タテコン®
仕様
| 型式 | TC-400Ⅱ | TC-500Ⅱ | TC-650Ⅱ | |
|---|---|---|---|---|
| BW呼称ベルト幅（mm） | ソフトベルト | 550 | 650 | 750 |
| ハードベルト | 650 | 750 | 850 | |
| 最大搬送物寸法（mm） （幅×長さ×高さ） |
400×500×400 | 500×700×435 | 650×900×535 | |
| 435×700×500 | 545×900×650 | |||
| 揚程 | MAX. 15,000 | |||
| 積載荷重 | 50kg/個 | |||
| 搬送能力 | 4,500個/時 | |||
| 速度 | MAX. 60m/min | |||
| モータ出力 | ソフト側 | 0.75kW 1.5kW 2.2kW | ||
| ハード側 | 0.4kW 0.75kW 1.5kW | |||
| 電源 | AC200V（三相） | |||
- 搬送能力は、搬送ピッチが800mmにおける最高速度時の概算値です。
- モータ出力0.75kW、1.5kW、2.2kWにはプレミアム効率（IE3）モータを採用しています。

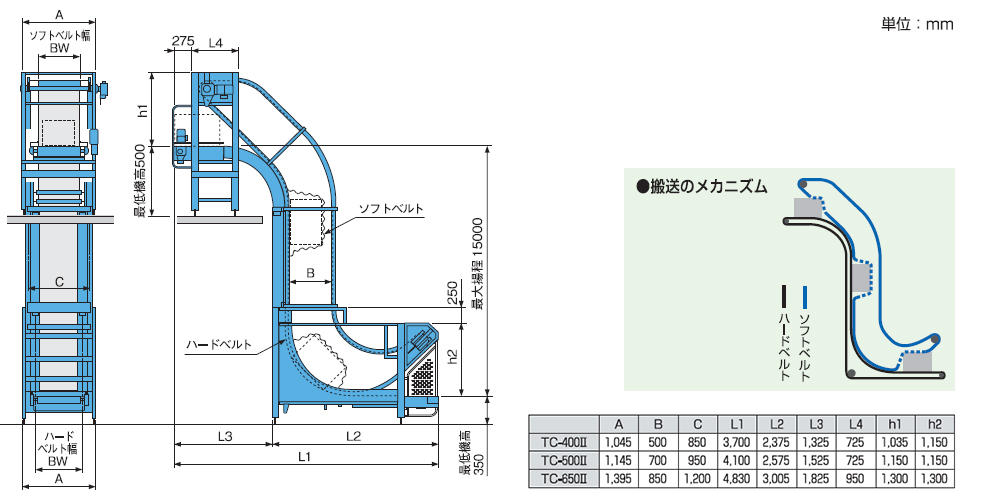

寸法図
