オークラ キャリーライン®

直線ユニット、水平180度カーブ、垂直90度カーブなど豊富なユニットを取り揃え、それらを組み合わせることで、水平から傾斜、垂直など自由自在なラインを手軽にレイアウトできます。

※「オークラキャリーライン/OKURA CARRY LINE」はオークラ輸送機の登録商標です。

オークラ キャリーライン®
    オークラ キャリーライン®

    仕様

    チェーン幅(mm) 62 83 140 220
    フレーム材質 アルミ製
    ステンレス製 -
    チェーンピッチ(mm) 30 38
    許容チェーン張力 500N 1250N
    チェーン引張り強さ 4000N 6000N
    チェーン材質 ポリアセタール
    (潤滑剤や静電気防止対策はオプションです)
    最大機長/1駆動ユニット 20000(直線時)
    コンベヤ最低機高(mm) 180
    最小カーブ半径(mm) アルミ製 141 150 200 600
    ステンレス製 191 200 -
    最大搬送物質量 10kg/m 20kg/m 20kg/m
    搬送速度 60m/min 50m/min 40m/min
    使用温度範囲 -20〜+60℃
    モータ出力 200W、400W

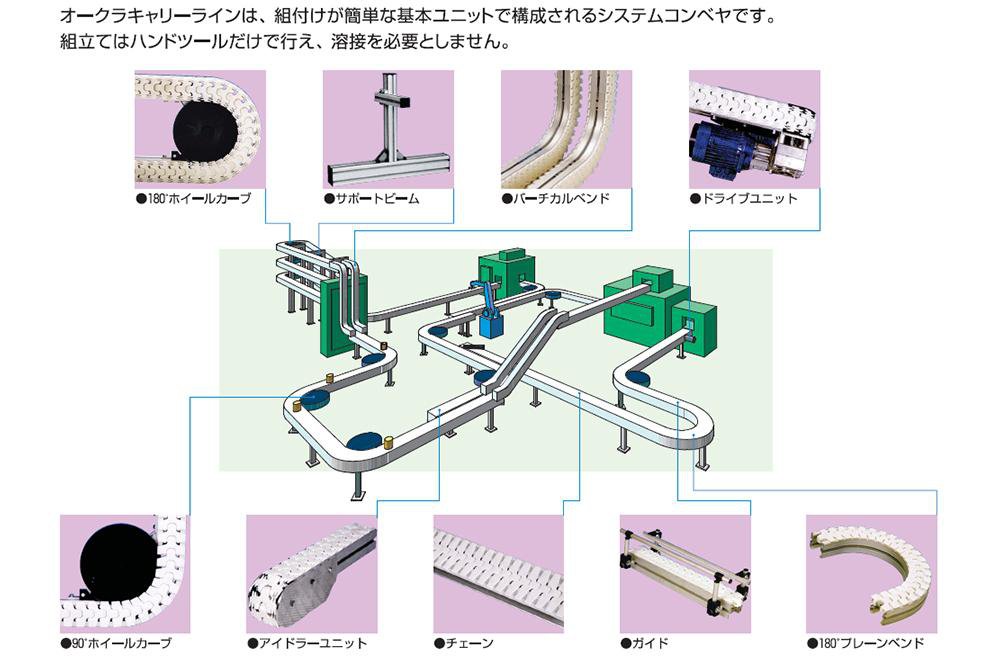

    システム構成

    豊富なユニットの組み合わせで、最適なラインシステムが完成。

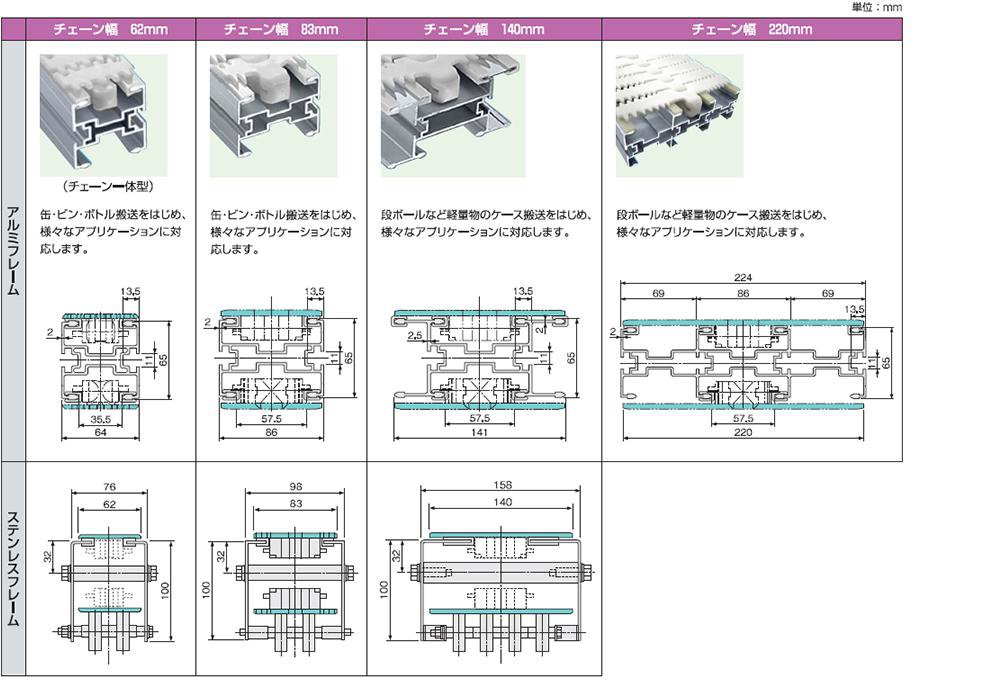

    寸法図


    機能

    • 3次元レイアウトも自由自在

      • 直線ユニットはもちろん水平180度カーブ、垂直90度カーブ、傾斜スパイラルなどの豊富なユニットをとりそろえ、それらを組み合わせることで、お客様のイメージ通りのラインをレイアウトすることができます。

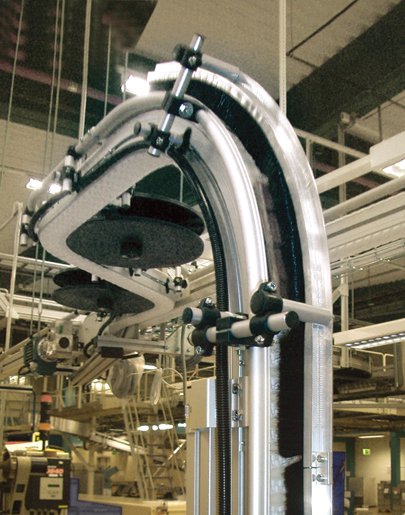

      • オークラキャリーライン 機能 垂直90度カーブ写真

        垂直90度カーブ

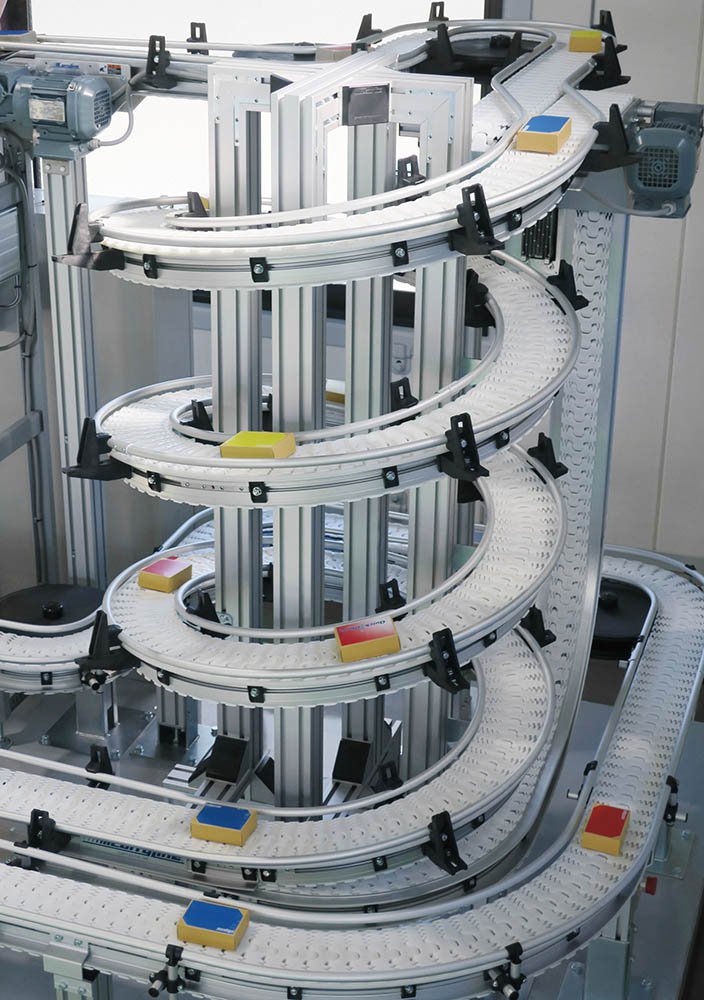

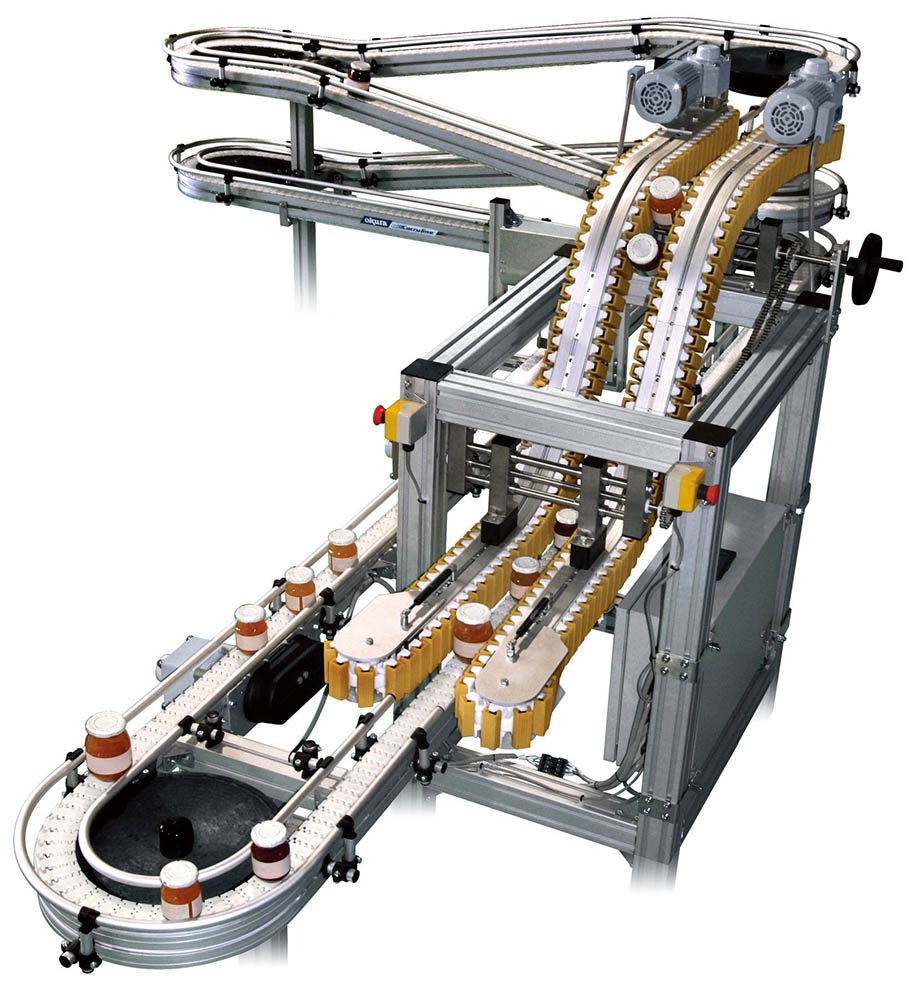

      • オークラキャリーライン 機能 傾斜スパイラル写真

        傾斜スパイラル

    • 蛇行レスで高速搬送

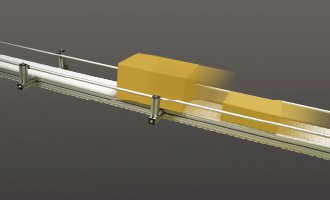

      オークラキャリーライン 機能 最大50m/分の高速搬送写真

      樹脂チェーンで確実に駆動する構造ですから蛇行の心配がありません。また、最大50m/分の高速搬送で、スピードが要求される工程にも優れたパフォーマンスを発揮します。

    • モジュール構造で、シンプル&クリーン

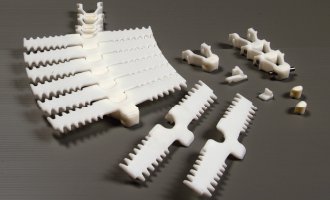

      オークラキャリーライン 機能 組み合わせモジュール写真

      オークラキャリーラインは、構成部品をすべてモジュール化しています。このため、シンプルで経済的でしかもメンテナンスが簡単です。また、樹脂とアルミの組み合わせモジュールですから、衛生的で耐久性に優れます。

    • 優れた省エネ性

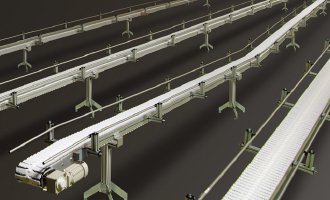

      オークラキャリーライン 機能 優れた省エネ性写真

      ドライブユニット1つで、直線で15m以上を駆動することができます。したがって長いラインになっても、消費電力が少なく、大幅な省エネ効果を発揮します。

    • 豊富な樹脂チェーンバリエーションで、自由自在に対応

      オークラキャリーライン 機能 樹脂チェーンバリエーション写真

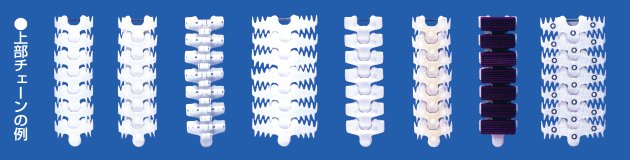

      • 上部チェーンにバリエーション

        オークラキャリーラインの樹脂チェーンは、表面がフラットなタイプを標準バージョンにしています。しかしながら、搬送物や搬送条件によっては、フラットタイプでは適合できない場合が数多くあります。
        このため、チェーン幅62mmを除く各チェーンには、取替えが自在にできる異なる形状の数多くの上部チェーンを取り揃え、対応することができます。

      • チェーン全体の取替えは不要

        例えば、高速垂直コンベヤには柔らかい上部チェーンが、あるいは急傾斜コンベヤには摩擦の大きい表面をもつ上部チェーンを取り付ければ、最適なコンベヤに変わります。
        従来の樹脂チェーンコンベヤは、チェーンのトップ形状を変えようとすると、チェーン全体を取り替えなければなりませんでしたが、オークラキャリーラインは上部チェーンの変更だけですみます。これはオークラキャリーライン固有の技術で、優れたコストパフォーマンスを発揮します。

    用途例

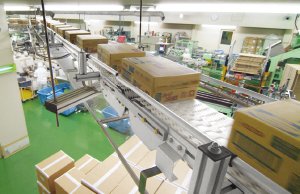

    洗剤工場

    オークラキャリーライン 用途例 洗剤工場写真

    幅広ガイドをセットすることでオーバーハング搬送もできます

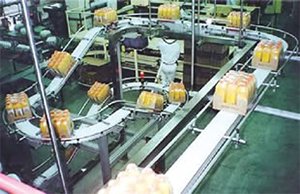

    飲料工場

    オークラキャリーライン 用途例 飲料工場写真

    個装ラインと外装ラインの立体交差。搬送物の幅に合わせたチェーン幅をセレクトできます

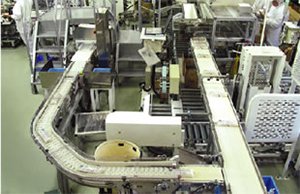

    カップメン工場

    オークラキャリーライン 用途例 カップメン工場写真

    軽量なオークラキャリーラインは、簡単な吊り下げ材料でセットできます

    そうめん工場

    オークラキャリーライン 用途例 そうめん工場写真

    1モータで直線+カーブ+直線が駆動できる省エネ性が採用の決め手になりました

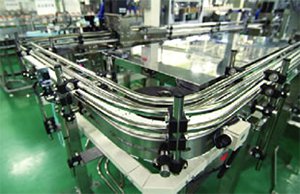

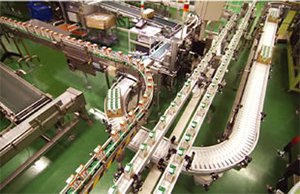

    飲料工場

    オークラキャリーライン 用途例 飲料工場写真

    紙パック充填後は、水滴が付着するためステンレスフレームタイプを採用しています
