パーフェクトベヤー®
仕様
アルミフレームタイプの基本仕様 (AP5Z型/AP5C型)
| 型式 | 積載荷重 kg （スラット） |
最大搬送物寸法 mm （幅×長さ×高さ） |
搬送能力（個/時） | スラット寸法 mm （W×L） |
本体寸法 mm （W1×L1） |
開口部寸法 mm （W2×L2） |
||
|---|---|---|---|---|---|---|---|---|
| Z型 | C型 | |||||||
| AP5Z（AP5C）-5 -5 AP5Z（AP5C）-5 -7 AP5Z（AP5C）-5 -9 |
70 60 50 |
400×300×600 400×500×600 400×700×600 |
1,080 1,050 920 |
820 700 590 |
500×500 500×700 500×900 |
995×1,110 995×1,300 995×1,490 |
1,300×1,400 1,300×1,600 1,300×1,800 |
|
| AP5Z（AP5C）-7 -5 AP5Z（AP5C）-7 -7 AP5Z（AP5C）-7 -9 |
65 55 45 |
600×300×600 600×500×600 600×700×600 |
1,080 950 920 |
820 700 590 |
700×500 700×700 700×900 |
1,195×1,110 1,195×1,300 1,195×1,490 |
1,500×1,400 1,500×1,600 1,500×1,800 |
|
| AP5Z（AP5C）-9 -5 AP5Z（AP5C）-9 -7 AP5Z（AP5C）-9 -9 |
60 50 40 |
800×300×600 800×500×600 800×700×600 |
1,080 950 920 |
820 700 590 |
900×500 900×700 900×900 |
1,395×1,110 1,395×1,300 1,395×1,490 |
1,700×1,400 1,700×1,600 1,700×1,800 |
|
| 各型式共通項目 | 揚程 | 最大6.6m | ||||||
| 使用チェーン | #50 | |||||||
| 昇降速度 | 15～30 m/min | |||||||
| 昇降用 モータ出力 |
ブレーキ付：0.75kW | |||||||
- 搬送能力は積載重量15kg、最大搬送物高さ、最大揚程、昇降速度30m/minの条件下での参考値となります。
- モータ出力0.75kWにはプレミアム効率（IE3）モータを採用しています。

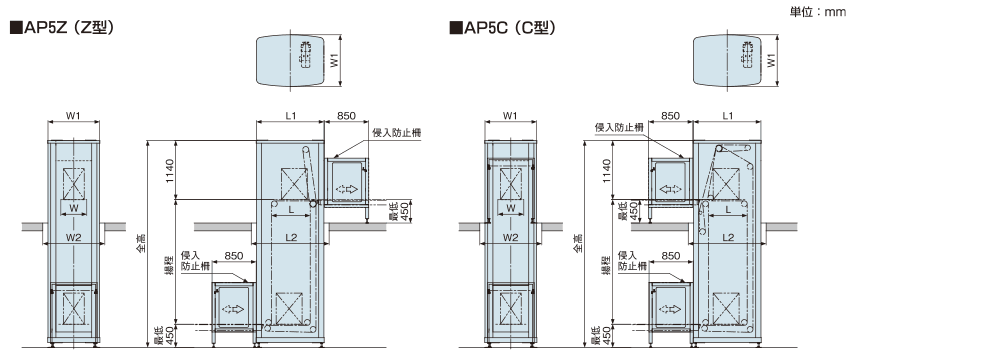

寸法図

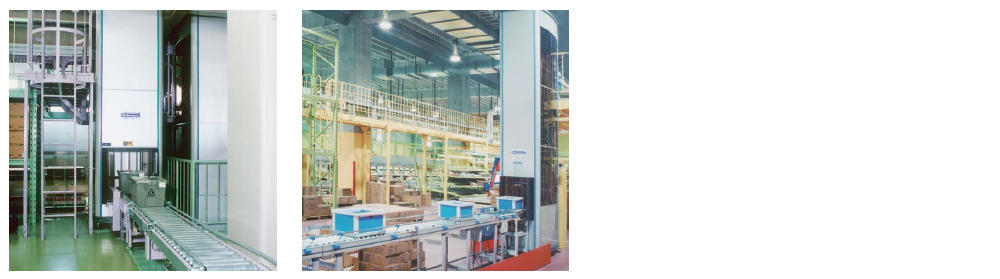

■納入例
