モータローラ単体PNP

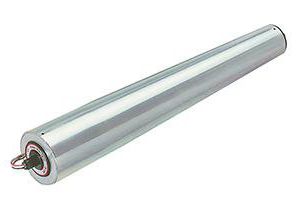

R900用 ローラ径φ42.7 テーパタイプ

搬送物をスムーズにカーブさせるためローラをテーパにしたタイプです。カーブ半径はR900です。

モータローラ単体 / PNP
    モータローラ単体 / PNP

    製品概要

    ■ローラ径:内側径φ42.7mm
    ■肉厚:t1.6mm
    ■軸径:φ12mm
    ■電源:AC200V(三相)、AC100V(単相)
    ■各種仕様

    仕様

    型式と仕様
    PNP
    -
    D
    -
    390
    -
    12
    -
    Z 5
    -
    NR

    ※色文字 は準標準です。

    機種 PNP(φ42.7 R900 テーパローラ)
    RW呼称ローラ幅(mm) 305 390 490 620 690
    FWフレーム内幅(mm) 315 400 500 630 700
    A寸法(mm) 313 398 498 628 698
    質量 (kg/本) 2.0 2.2 2.8 3.5 4.2
    ワンタッチ取付機構
    使用環境と特定機能
    (各種仕様)
    空白:標準、 D:防塵(IP50)
    速度記号 6、8、12、18、26、37
    ※周速度は下表「特性仕様」をご参照ください。

    電源 電源の種類 Z5:200V三相×50/60Hz、X1:100V単相×50/60Hz
    ※電源電圧は、基準電圧の±10%以内でご使用ください。
    電圧×周波数
    ゴムライニング
    (各種仕様)
    空白:標準(ライニングなし)、
    NR:天然ゴム、UR:ウレタンゴム、NB:ニトリルゴム、CR:ネオプレンゴム(クロロプレンゴム)
    ※ライニングの標準厚みは3mmです。
    • 1.インバータ変速は620RW以上、周波数(30〜90Hz)の範囲で対応可能です。但し、出力トルクが低下します。
       その他条件がありますので、「インバータ使用時の制限」「インバータ特性」をご参照ください。
      2.異電圧は弊社営業部までご相談ください(但し、380V以上は対応できません)。

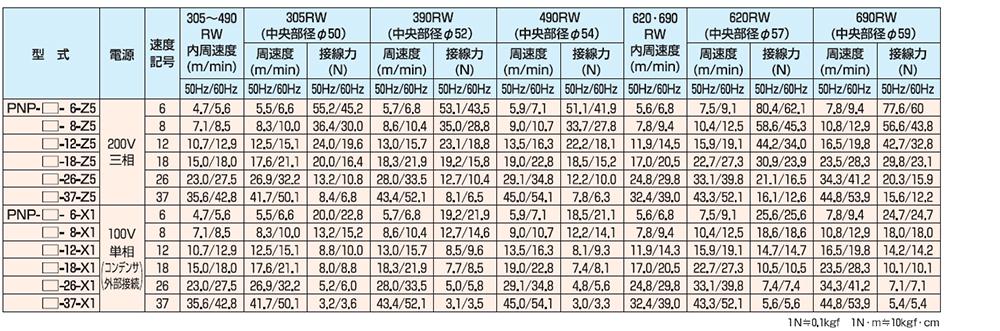

    特性仕様(周速度・接線力)


    ※周速度の表示値は定格電流時のものです。周速度は搬送物の材質や質量により変動します。「搬送速度変動」をご参照ください。

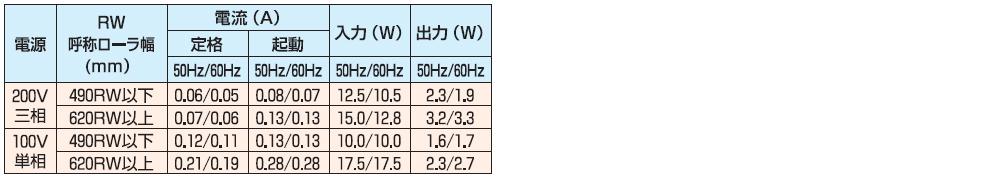

    特性仕様(電流・電力)

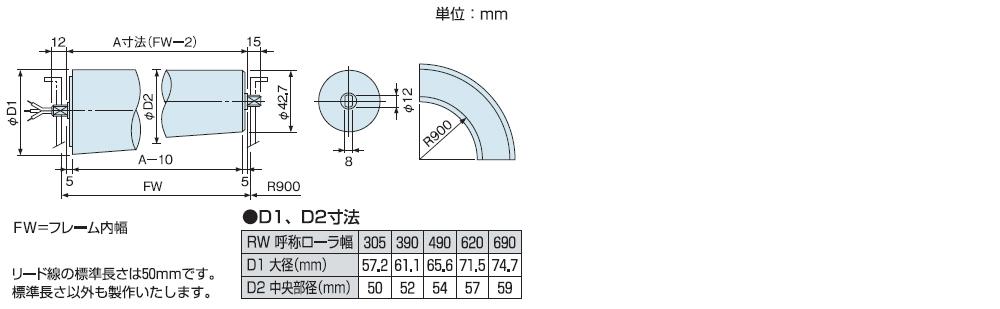

    寸法図

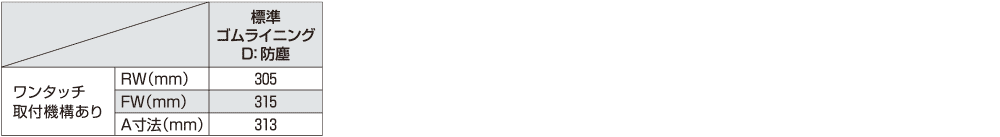

    最小寸法(各種仕様)
