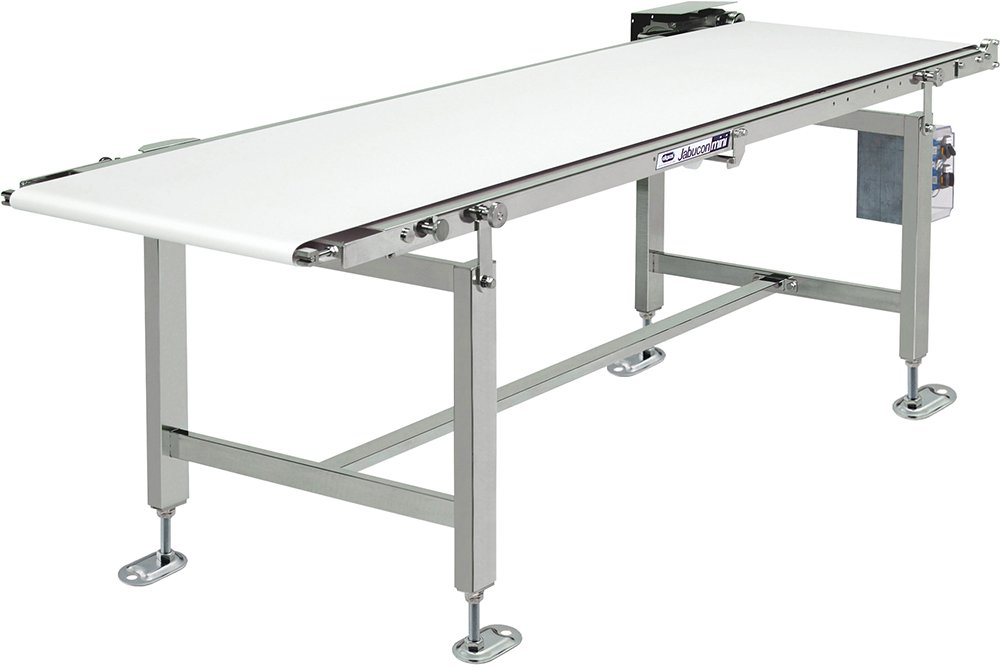

ジャブコン®Ⅱ
仕様
 JMF |
 30 |
 H |
 R |
 300 |
 F16 |
 L |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | JMF（ヘッドドライブ 2プーリ） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||
| BW 実ベルト幅（mm） | 80 | 130 | 180 | 230 | 280 | 380 | 480 | |||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 445 | 545 | |||
|
機長（cm） ※1 | MIN.100〜MAX.600 | ||||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | |||||||||
| エンドプーリ径 | φ27.2 | |||||||||
|
駆動部タイプ ※2 | H：横出し（中空軸） | ||||||||
|
駆動部の取付方向 ※2 | R：搬送方向右側 L：搬送方向左側 | ||||||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | ||||||||
|
コントローラの取付方向 ※2※3 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※4 | ||||||||
|
モータ出力 | N：定速 | 09：90W（IP65防水モータ） | |||||||
| F/G：インバータ変速 ※5 | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||||||
| 搬送質量 ※6 | MAX.10kg/m | |||||||||
- 機長によりドライブプーリ径が異なります。
機長300cm以下の場合：φ30
機長300cmを超える場合：φ65 - 詳細はこちらでご確認ください
- 駆動部の取付方向と反対側に取付となります。
- T：モータ端子渡しは、N：定速のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
標準仕様の電源対応表

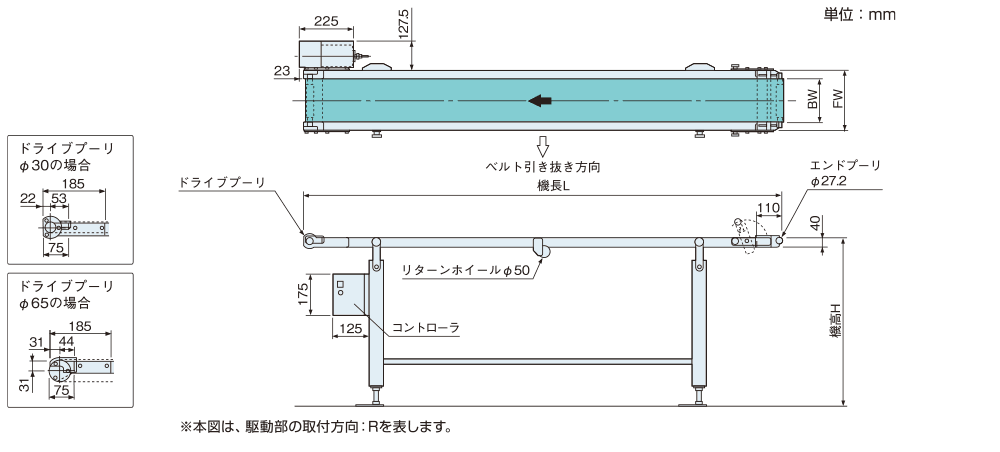

寸法図

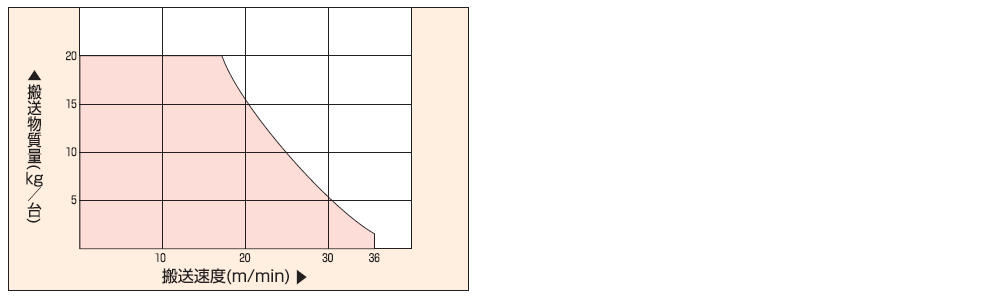

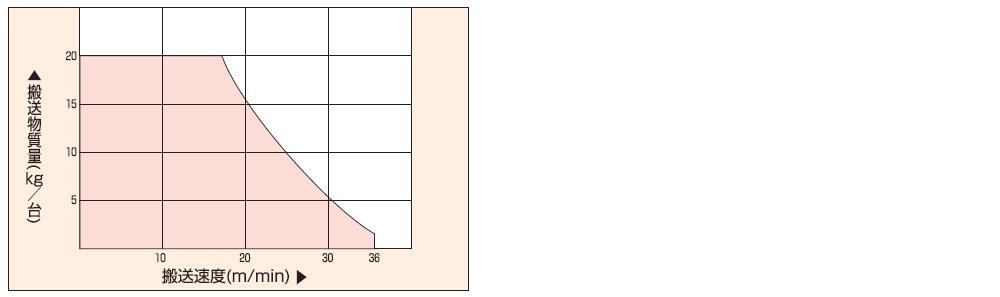

搬送質量の目安
下記グラフ/表は定速分散荷重時の搬送質量を表します。
注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の90％に低下します。

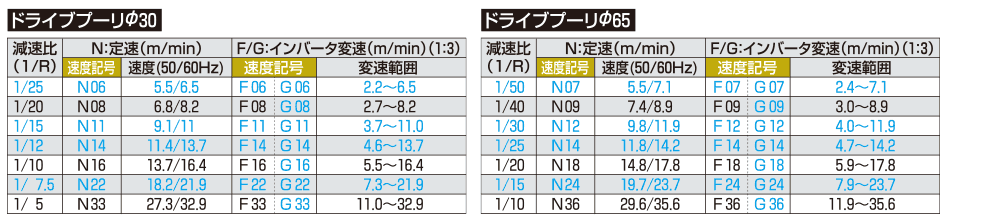

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 表は無負荷時の公称速度を表します。速度は負荷により±10％程度変動します。
3. AC100V・AC200V単相は変速のみとなります。
4. 搬送方向は標準（駆動部側方向）の一方向のみで、逆回転での使用はできません。
5.「F」は三菱製、「G」は東芝製を表します。
