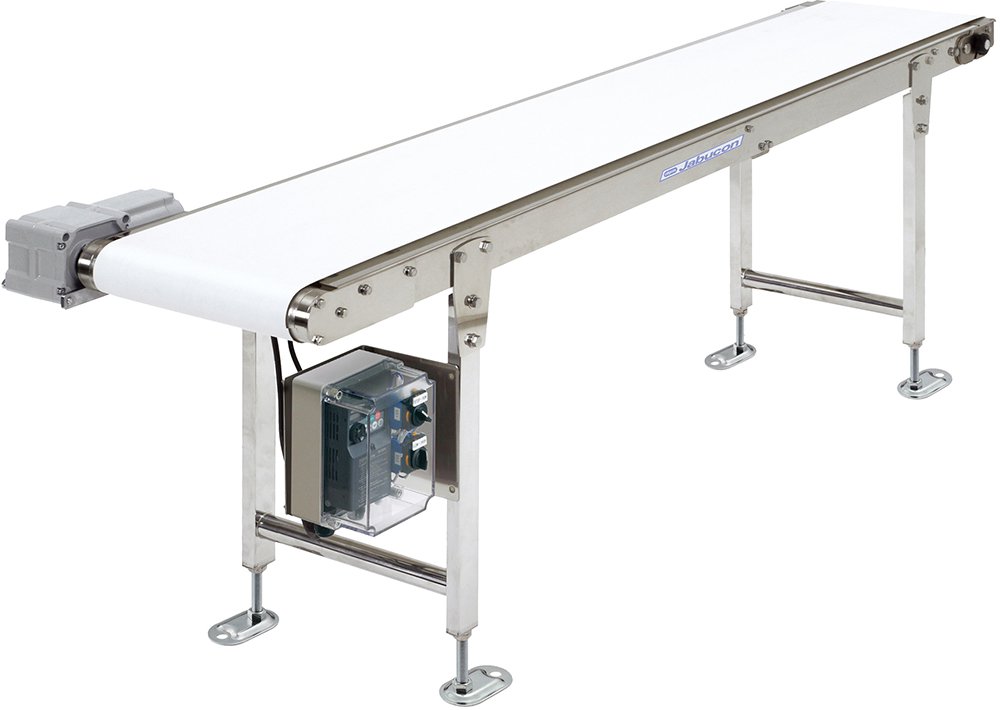

ジャブコンⅡJHH 90W
ヘッドドライブ スタンダードタイプ
ヘッドドライブ構造のベーシックタイプ。
各種アイコンについて
仕様
 JHH |
 30 |
 H |
 R |
 300 |
 F13 |
 L |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | JHH（ヘッドドライブ スタンダード） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 95 | 145 | 195 | 245 | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅10～50：MIN.100〜MAX.400 呼称幅60：MIN.120〜MAX.400 |
|||||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||||||||
| エンドプーリ径 | φ34 | ||||||||||
|
駆動部タイプ ※1 | H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸） | |||||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | |||||||||
|
モータ出力 | N：定速 | 09：90W（IP65防水モータ） | ||||||||
| F/G：インバータ変速 ※3 | |||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量※4 | MAX.20kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- コントロールボックスを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。
- 呼称幅60を超える仕様も対応可能ですのでご相談ください。
標準仕様の電源対応表

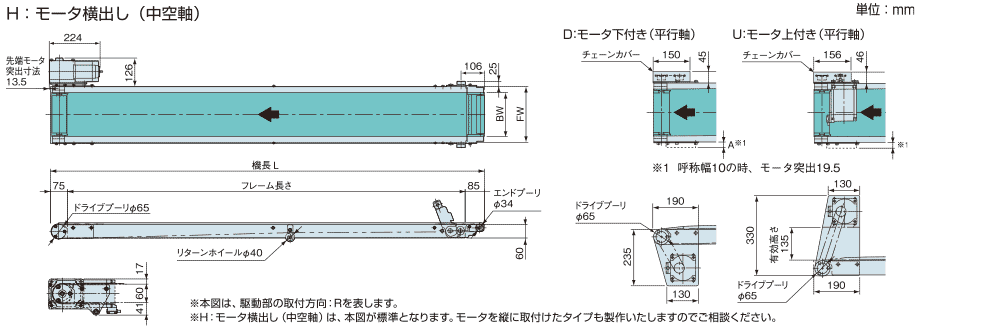

寸法図

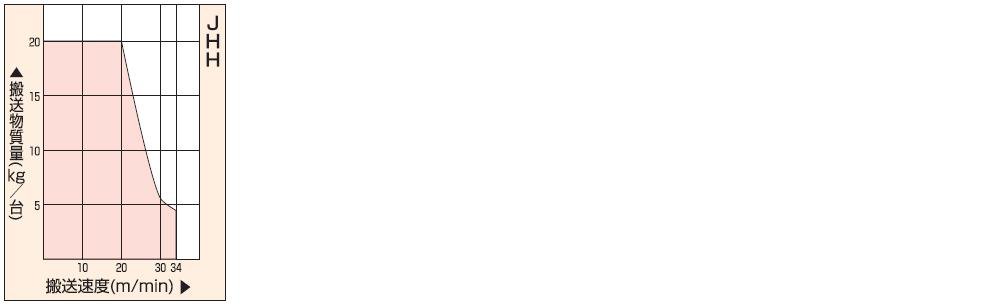

搬送質量の目安
下記グラフは定速水平分散荷重時の搬送質量を表します。
注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40％に低下します。

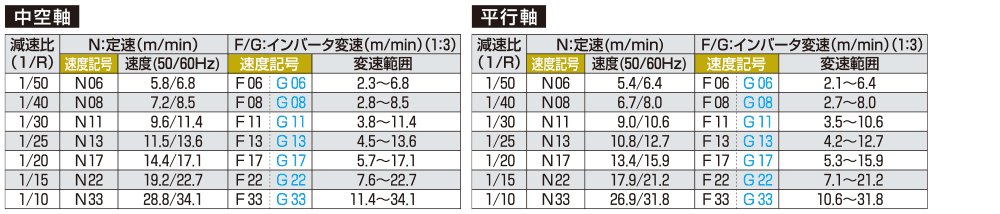

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を示します。
2.表は50%負荷時の公称速度を表します。
3.定速及び変速のインバータ方式の速度は、負荷により±10％程度変動します。
4.「F」は三菱製、「G」は東芝製を表します。
- 上記以外の速度も対応可能ですのでご相談ください。
