ジャブコン®Ⅱ

JHG 90W

JHG 90W

ヘッドドライブ 蛇行レスタイプ

ヘッドドライブ構造の蛇行レスタイプ。厳しい搬送条件でも確実に搬送。

  • 防水モータ
  • SUSフレーム高さ・60mm
  • フレーム強度・20kg/m
  • ヘッドドライブ
  • インバータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JHG 2 30 3 H 4 R 5 300 6 F13 7 L 8 09 9 X
1 機種記号 JHG(ヘッドドライブ 蛇行レス)
2 呼称幅 10 15 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 95 145 195 245 295 345 395 495 595
FW フレーム幅(mm) 145 195 245 295 345 395 445 545 645
5 機長(cm) 呼称幅10~50:MIN.100〜MAX.400
呼称幅60:MIN.120〜MAX.400
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ34
3 駆動部タイプ ※1 H:横出し(中空軸) D:下付き(平行軸) U:上付き(平行軸)
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側
8 モータ出力 N:定速 09:90W(IP65防水モータ)
F/G:インバータ変速 ※2
9 入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送質量※3 MAX.20kg/台
  1. 詳細はこちらでご確認ください
  2. 「F」は三菱製、「G」は東芝製を表します。
  3. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • コントローラは標準装備されていますが、万一不要の場合はキャブタイヤケーブル(2m)渡しとなります。
  • コントロールボックスを標準外へ設置する場合は、延長端子ボックス(オプション)が必要です。
  • ベルト幅600mm以上も製作いたしますのでご相談ください。

標準仕様の電源対応表

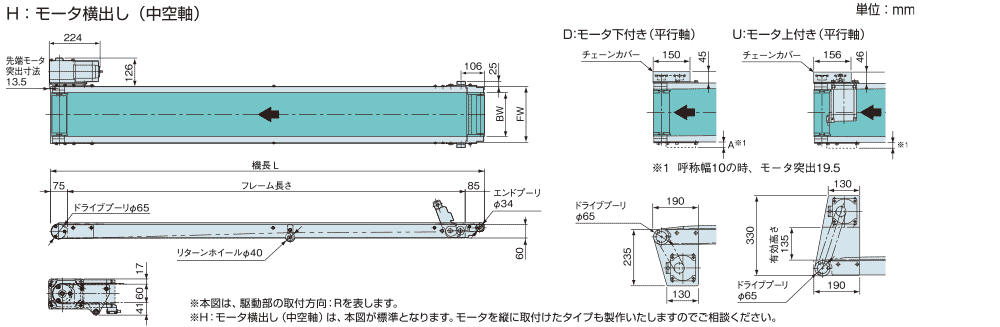

寸法図


搬送質量の目安

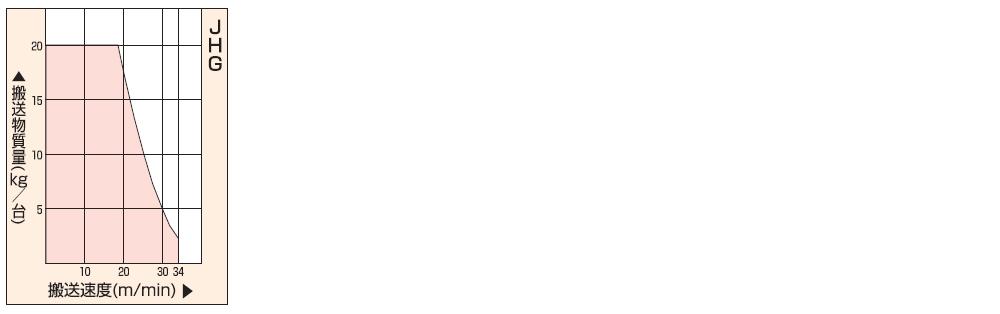

下記グラフは定速水平分散荷重時の搬送質量を表します。
注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40%に低下します。

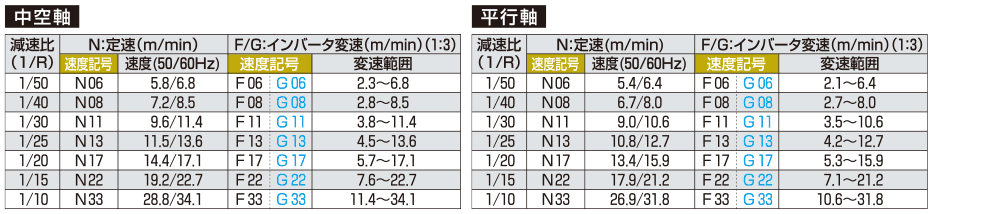

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を示します。
    2.表は50%負荷時の公称速度を表します。
    3.定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
  • 上記以外の速度も対応可能ですのでご相談ください。
