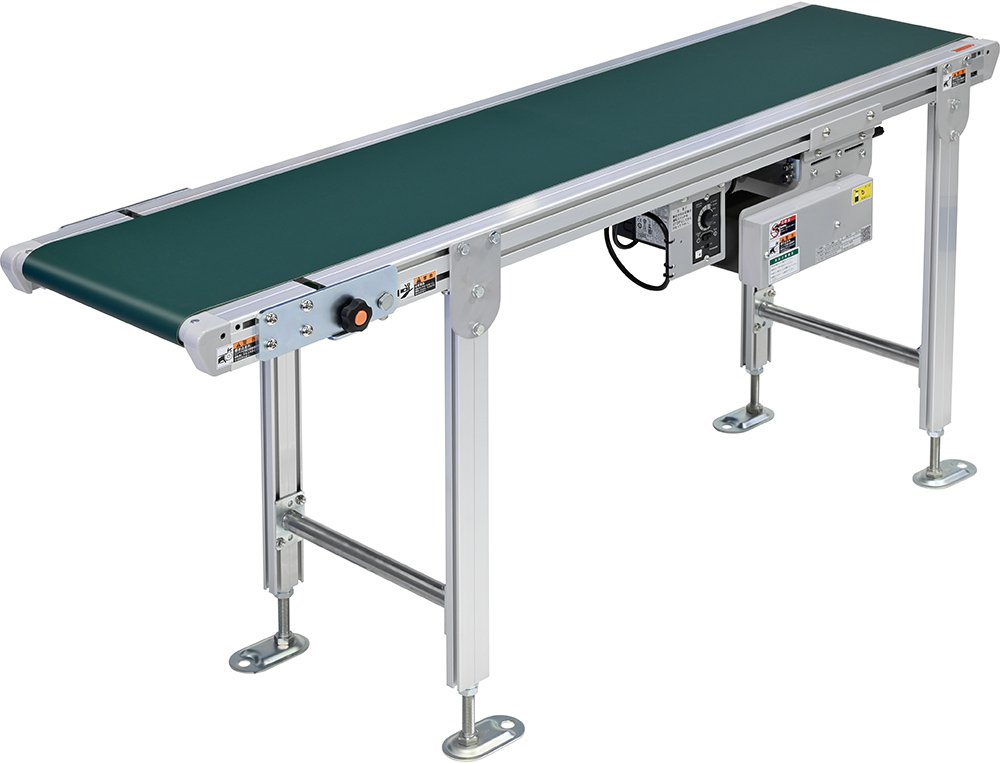

ファインコンベヤⅡ
仕様
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
※色文字 は準標準です。
![]() | 機種記号 | FPG(センタドライブ ベルト脱着 蛇行レス) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
![]() | 呼称幅 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||
BW 実ベルト幅 (mm) | 197 | 247 | 297 | 347 | 397 | 497 | 597 | ||||
FW フレーム幅(mm) | 280 | 330 | 380 | 430 | 480 | 580 | 680 | ||||
![]() | 機長(cm) | MIN | 100 | ||||||||
MAX | 800 ※高速仕様は400 | ||||||||||
機高(mm) | 660≦機高H≦1,060 | ||||||||||
標準ベルト | 樹脂製蛇行防止桟付きベルト(1プライ) | ||||||||||
エンドプーリ径 | φ38 | ||||||||||
![]() | 駆動部タイプ ※1 | D:下付き | |||||||||
![]() | 駆動部の取付方向 ※1 | R:搬送方向右側 L:搬送方向左側 | |||||||||
![]() | 速度記号 | 「速度記号 / コンベヤ速度表」をご参照ください。 | |||||||||
![]() | コントローラの取付方向 ※1 | R:搬送方向右側 L:搬送方向左側 | |||||||||
![]() | モータ出力 | N:定速 | 09:90W | ||||||||
B:ブラシレス変速 | |||||||||||
F/G:インバータ変速※2 | 09:90W | ||||||||||
![]() | 入力電源 | X:100V単相 Y:200V単相 Z:200V三相 | |||||||||
搬送能力※3 | MAX. 50kg/台 |
- 詳細はこちらでご確認ください
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送能力は速度により変動します。「搬送能力の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

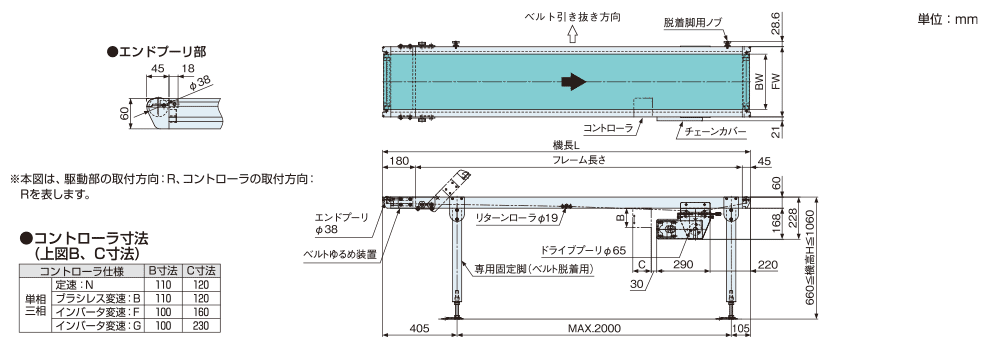

寸法図

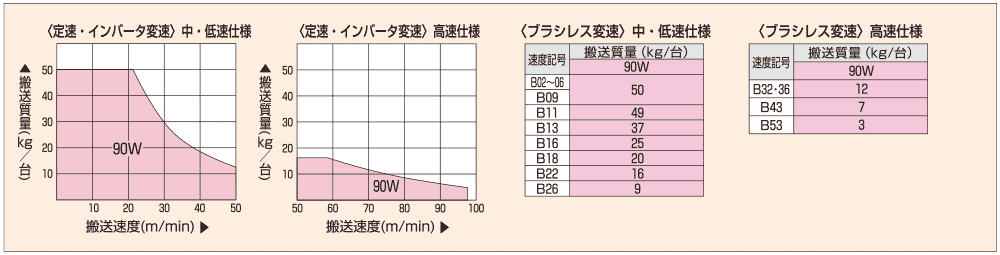

搬送能力の目安
注)下記グラフ/表は水平分散荷重時の搬送能力を表します。

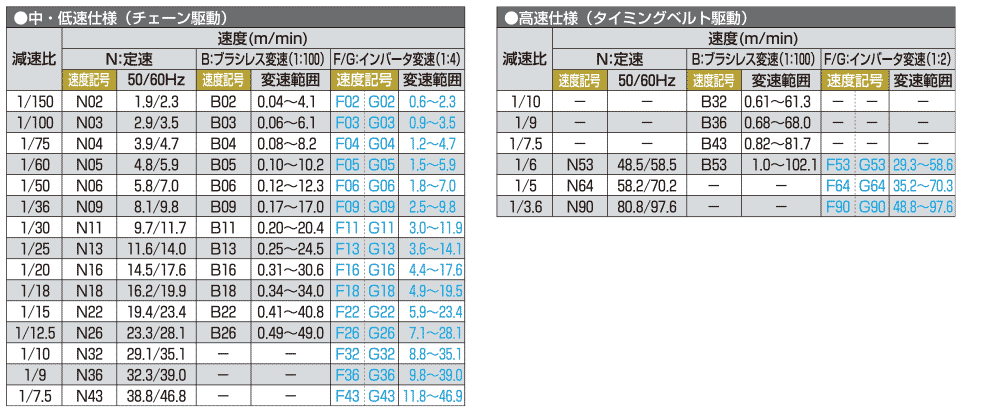

速度記号/コンベヤ速度表
- 1.
色文字
は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
