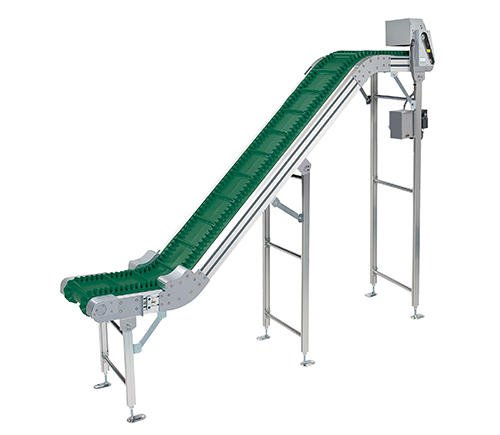

ファインコンベヤⅡFHW

バラ物 急傾斜タイプ

急傾斜搬送に。

ファインコンベヤⅡ / FHW
各種アイコンについて
ファインコンベヤⅡ / FHW

仕様

型式例
FHW 45 U R 250 F16 R 20 Z

※色文字 は準標準です。

機種記号 FHW(ヘッドドライブ バラ物急傾斜)
呼称幅 35 45 58 65
BW 実ベルト幅(mm) 350 450 580 650
有効ベルト幅(mm) 160 260 390 460
FW フレーム幅(mm) 460 560 690 760
揚程(cm) 100〜250(傾斜角度30°、45°、60°)
標準ベルト 樹脂製波桟+横桟+蛇行防止桟付きベルト(2プライ)
エンドプーリ径 φ90
駆動部タイプ※1 U:上付き
駆動部の取付方向※1 R:搬送方向右側 L:搬送方向左側
速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
コントローラの取付方向※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
モータ出力 N:定速 20:200Wブレーキ付 10:100Wブレーキ付
注)速度記号N06、F06、G06、P06以下の時は100Wになります。
F/G:インバータ変速※3
P:IPM変速※4
入力電源 ※5 Y:200V単相  Z:200V三相
搬送質量 「搬送能力の目安」をご参照ください。
  1. 詳細はこちらでご確認ください。
  2. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 変速方式はIPMモータ専用インバータです。
  5. 単相電源にする場合は、F/G:インバータ変速のみ適用します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

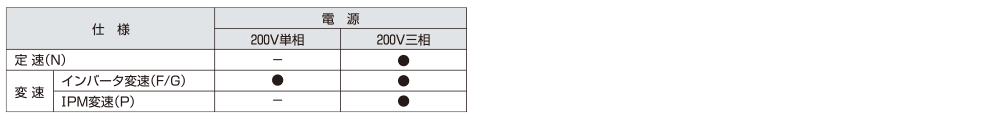

電源対応表

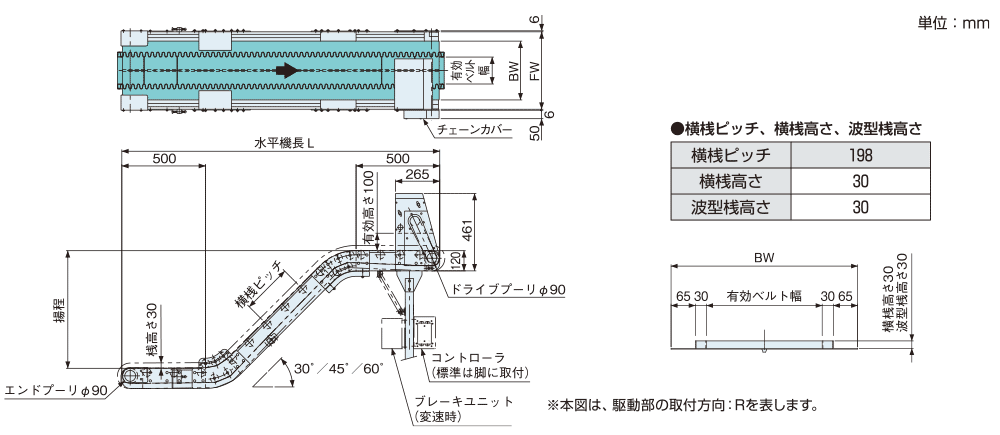

寸法図

注)フレーム断面はこちらをご参照ください。

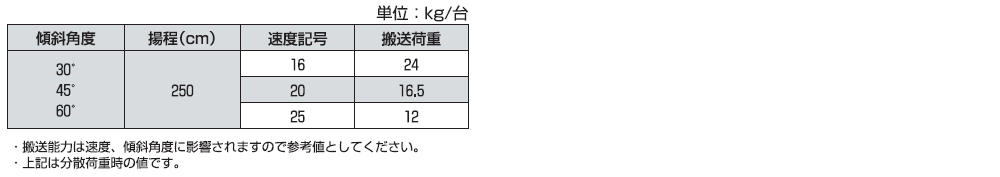

搬送質量の目安

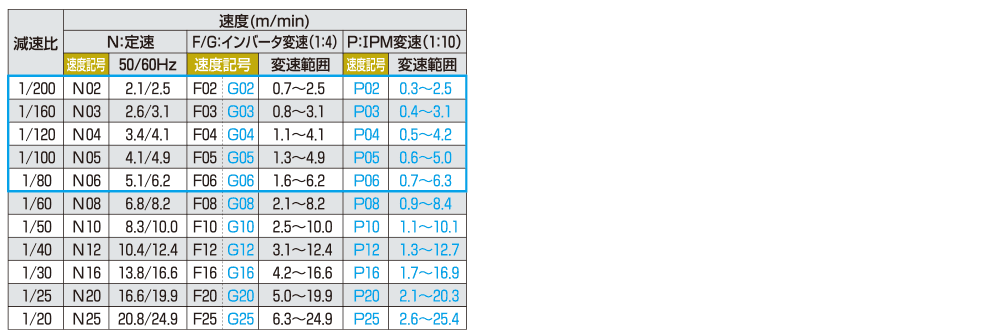

速度記号/コンベヤ速度表

  • 1. 色文字 は準標準速度を表します。
    2.「N06」「F06」「G06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
