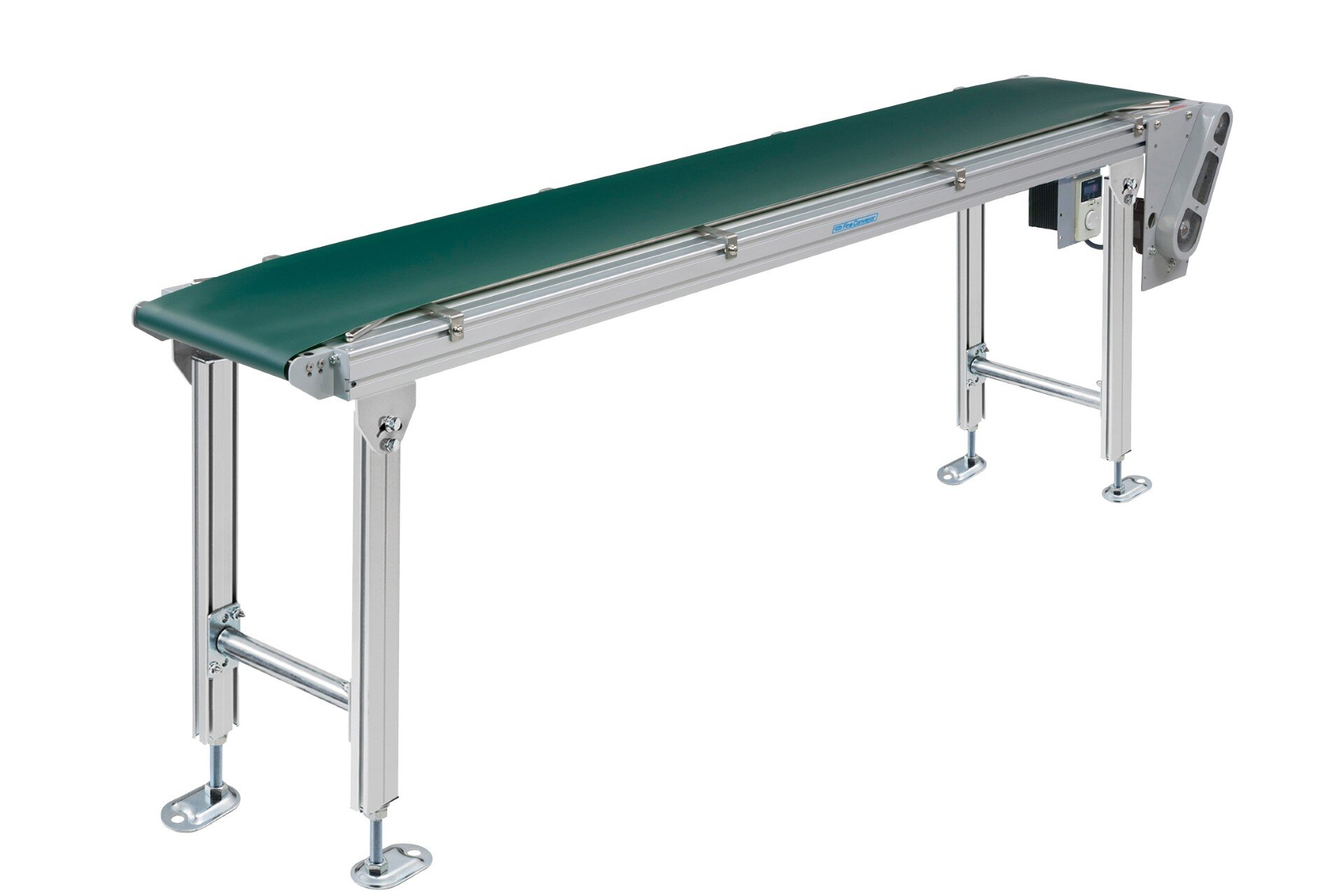

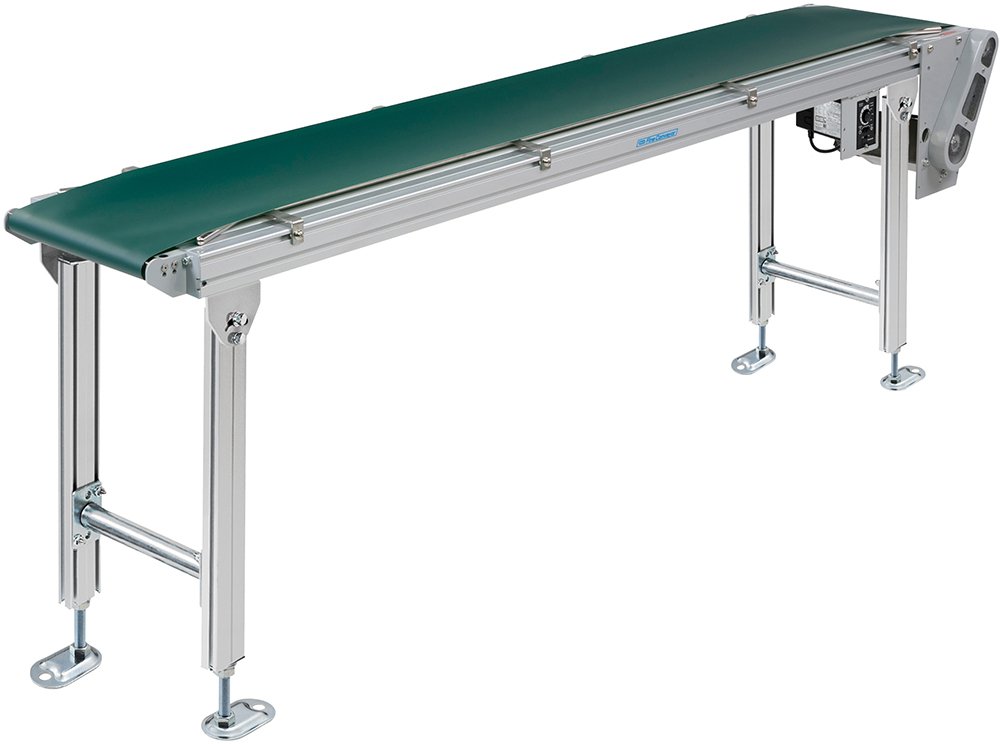

ファインコンベヤⅡ

FHV

FHV

トラフベルトタイプ

ベルト中央部を凹ませた、バラ物搬送に最適なコンベヤ。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • ヘッドドライブ
  • ラシレスモータ変速
  • インバータ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FHV 2 30 3 D 4 R 5 300 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1 機種記号 FHV(ヘッドドライブ トラフ)
2 呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 190 240 290 340 390 490 590
FW フレーム幅(mm) 280 330 380 430 480 580 680
5 機長(cm) MIN 100 120
MAX 600
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ57
3 駆動部タイプ※1 D:下付き(標準) U:上付き
4 駆動部の取付方向※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 N:定速 09:90W
B:ブラシレス変速
F/G:インバータ変速※3 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量※4 MAX. 50kg/台
  1. 詳細はこちらでご確認ください。
  2. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 駆動部横出し(中空軸)仕様も製作いたしますのでご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

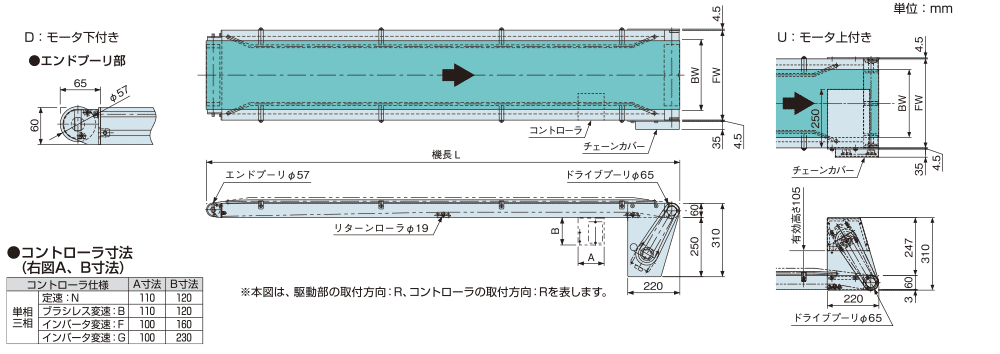

寸法図


  • 1.トラフ棒高さはベルト幅によって異なります。詳細につきましては弊社営業部までお問い合わせください。
    2.モータカバーは駆動部タイプU:上付きのみ取りつけられています。
    3.フレーム断面はこちらをご参照ください。

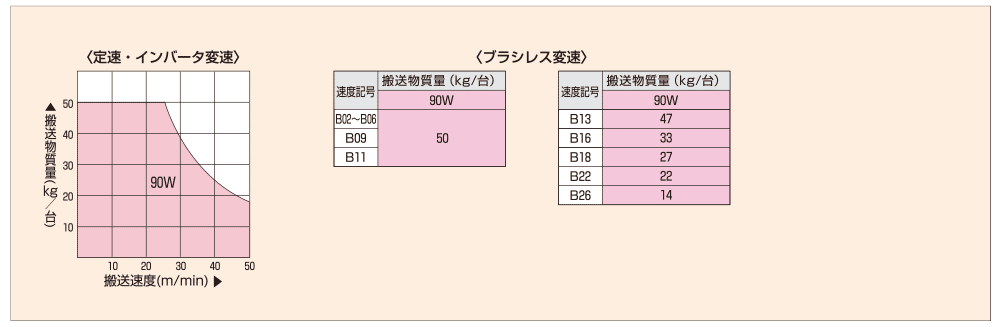

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

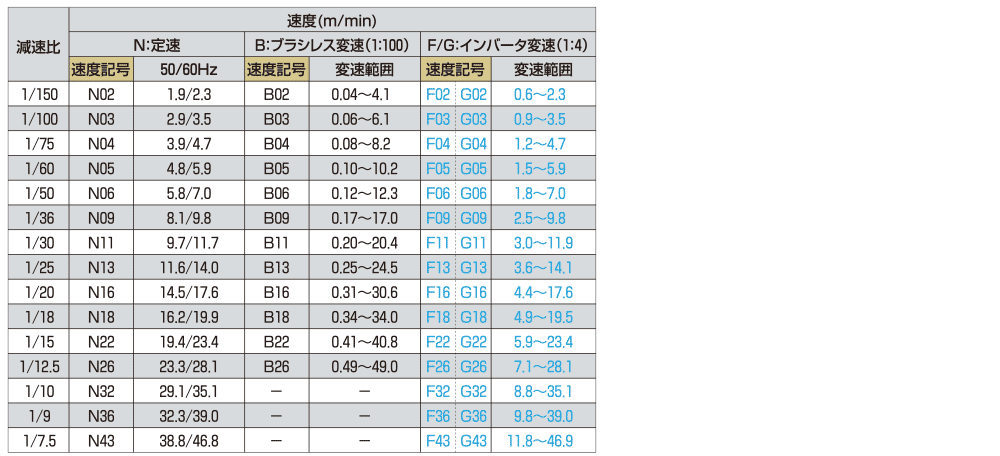

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
