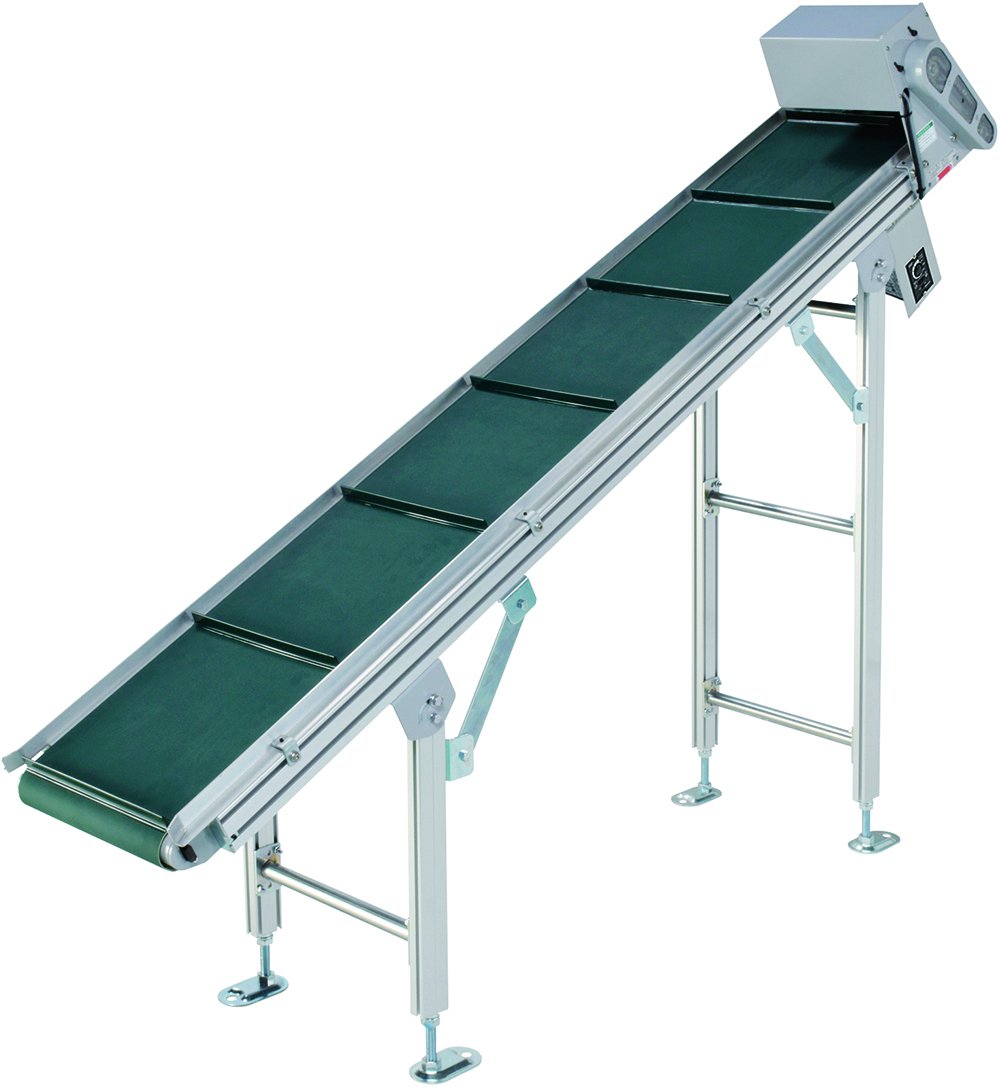

ファインコンベヤⅡFHK

横桟付きベルトタイプ

傾斜搬送に最適。

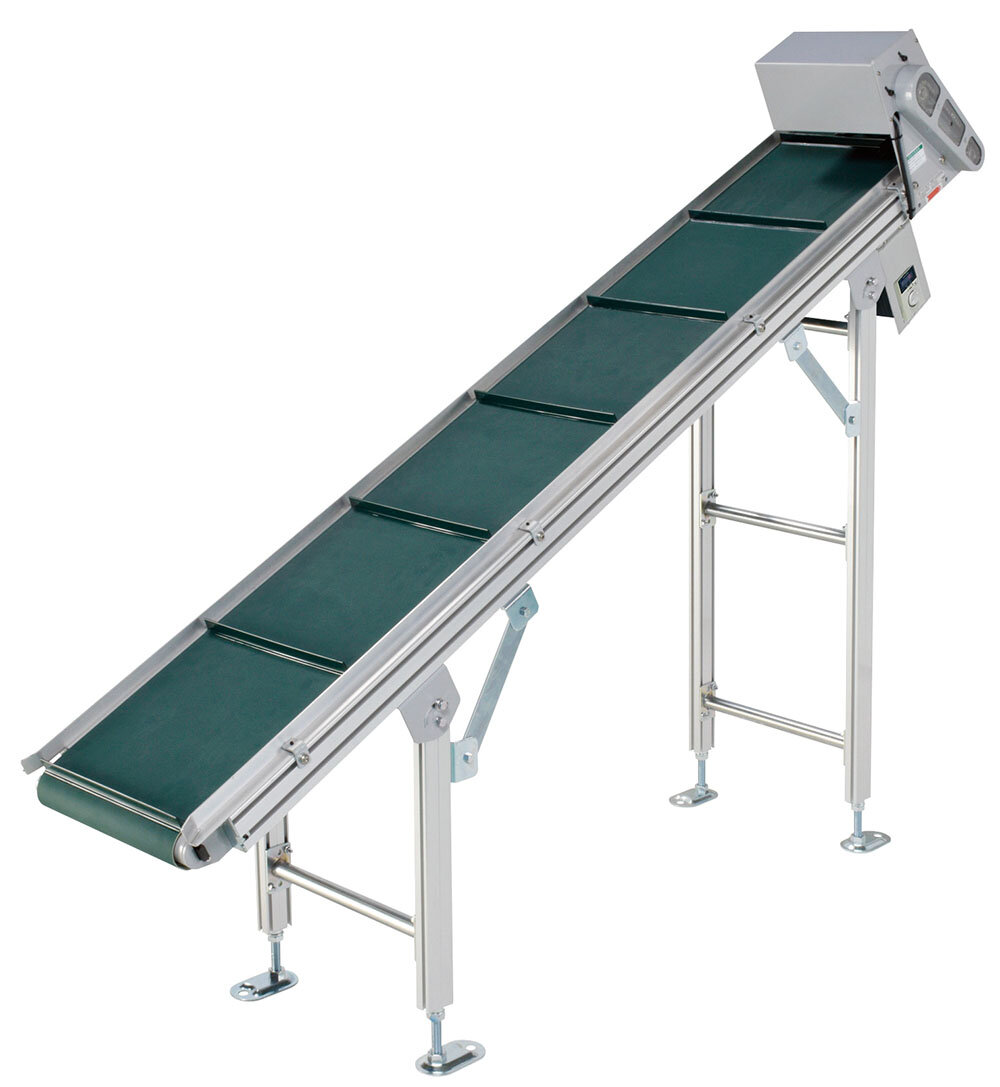

ファインコンベヤⅡ / FHK
各種アイコンについて
ファインコンベヤⅡ / FHK

仕様

型式例
FHK 30 U R 300 B11 R 09 X

※色文字 は準標準です。

機種記号 FHK(ヘッドドライブ 横桟付きベルト)
呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 200 250 300 350 400 500 600
FW フレーム幅(mm) 280 330 380 430 480 580 680
機長(cm) MIN 100 120
MAX 400
標準ベルト 樹脂製横桟付きベルト(2プライ)
エンドプーリ径 φ57
駆動部タイプ ※1 ※2 D:下付き U:上付き(標準)  H:横出し(中空軸)
駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※3
モータ出力 N:定速 09:90W
B:ブラシレス変速
F/G:インバータ変速※4 09:90W
入力電源 X:100V単相 Y:200V単相   Z:200V三相
搬送質量※5 MAX. 50kg/台
  1. 詳細はこちらでご確認ください。
  2. 駆動部に横出し(中空軸)仕様を選択する場合は、定速かインバータ変速を選択してください。
    定速は入力電源200V三相のみとなります。
  3. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  4. 「F」は三菱製、「G」は東芝製を表します。
  5. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 蛇行レスタイプ(FHKG)など標準仕様以外のものも製作いたしますのでご相談ください。

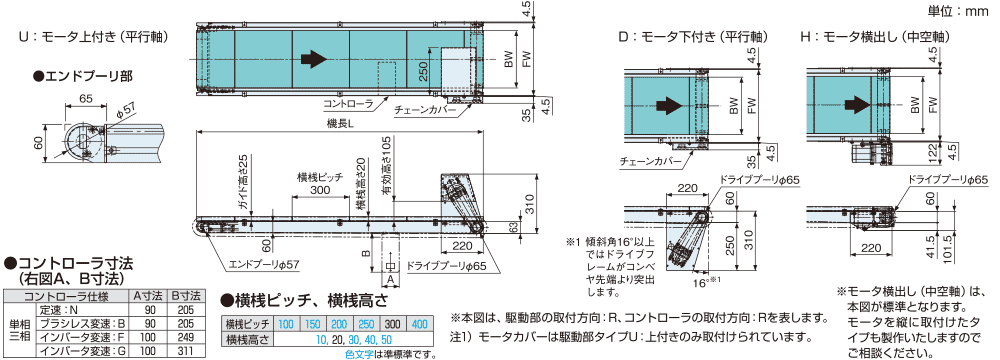

寸法図

注)フレーム断面はこちらをご参照ください。

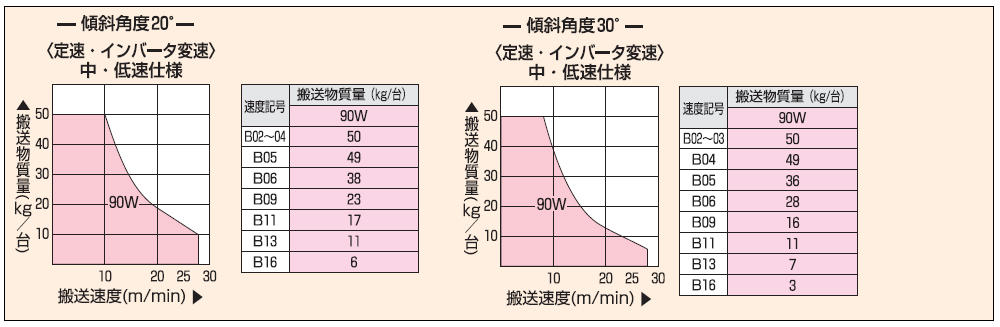

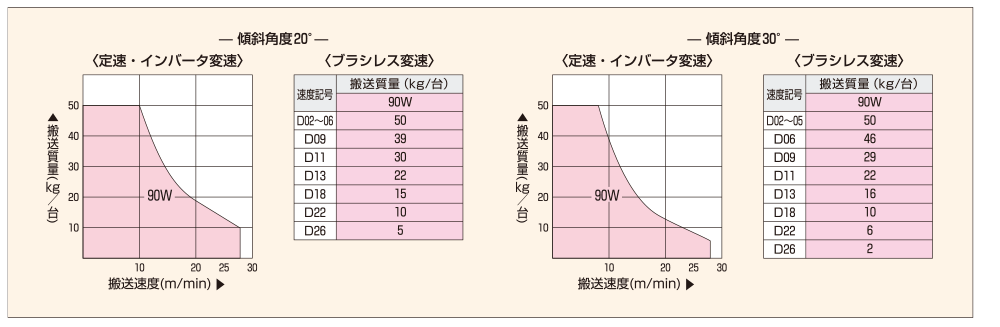

搬送質量の目安

注)下記グラフ/表は分散荷重時の搬送質量を表します。

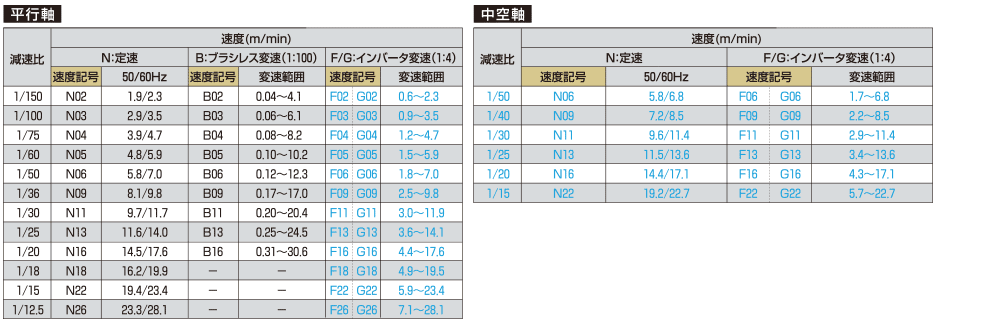

速度記号/コンベヤ速度表

  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
    5. 中空軸を選択する場合は、定速かインバータ変速を選択してください。定速は入力電源200V三相のみとなります。
