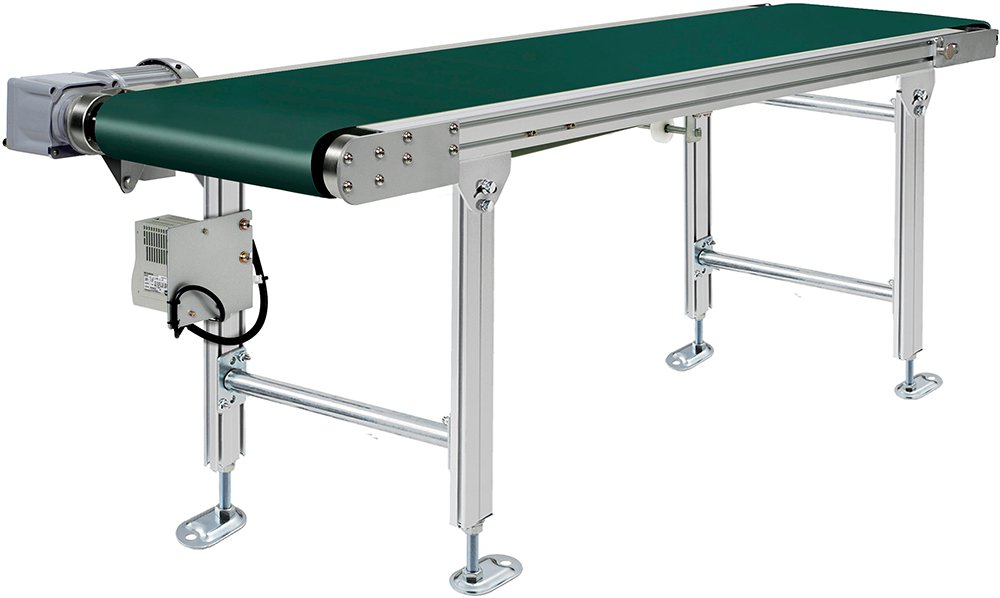

ファインコンベヤⅡ

FHF

FHF

2プーリタイプ

蛇行しにくいシンプル構造の2プーリタイプ

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • インバータ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FHF 2 30 3 H 4 R 5 300 6 F16 7 R 8 20 9 Z

※色文字 は準標準です。

1 機種記号 FHF(ヘッドドライブ 2プーリ)
2 呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 180 230 280 330 380 480 580
FW フレーム幅(mm) 280 330 380 430 480 580 680
5 機長(cm) MIN 100 120
MAX 600
標準ベルト 樹脂製平ベルト(2プライ)
エンドプーリ径 φ57
3 駆動部タイプ ※1 H:横出し(中空軸)
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 N:定速 20:200W
F/G:インバータ変速※3
9 入力電源 ※4 X:100V単相 Y:200V単相  Z:200V三相
搬送質量※5 MAX. 60kg/台
  1. 詳細はこちらでご確認ください。
  2. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 単相電源にする場合は、インバータ変速のみ適用します。
  5. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

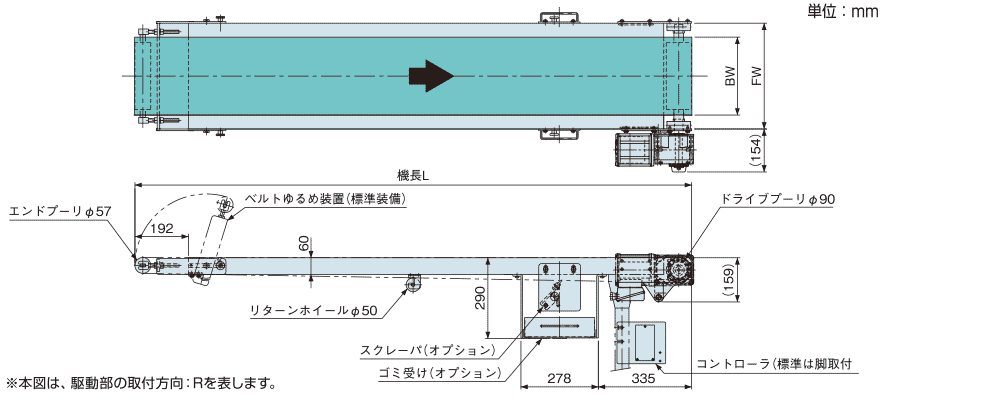

寸法図


注)フレーム断面はこちらをご参照ください。

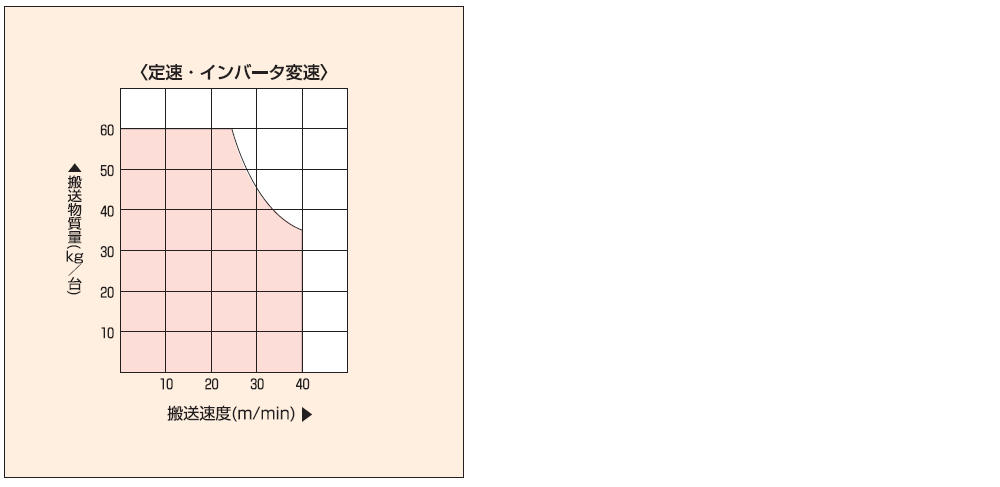

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

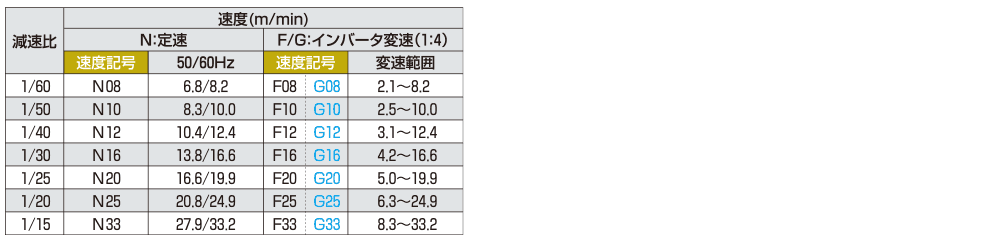

速度記号/コンベヤ速度表


  • 1.定速とインバータ変速の速度は、負荷により±10%程度変動します。
    2.「F」は三菱製、「G」は東芝製を表します。
