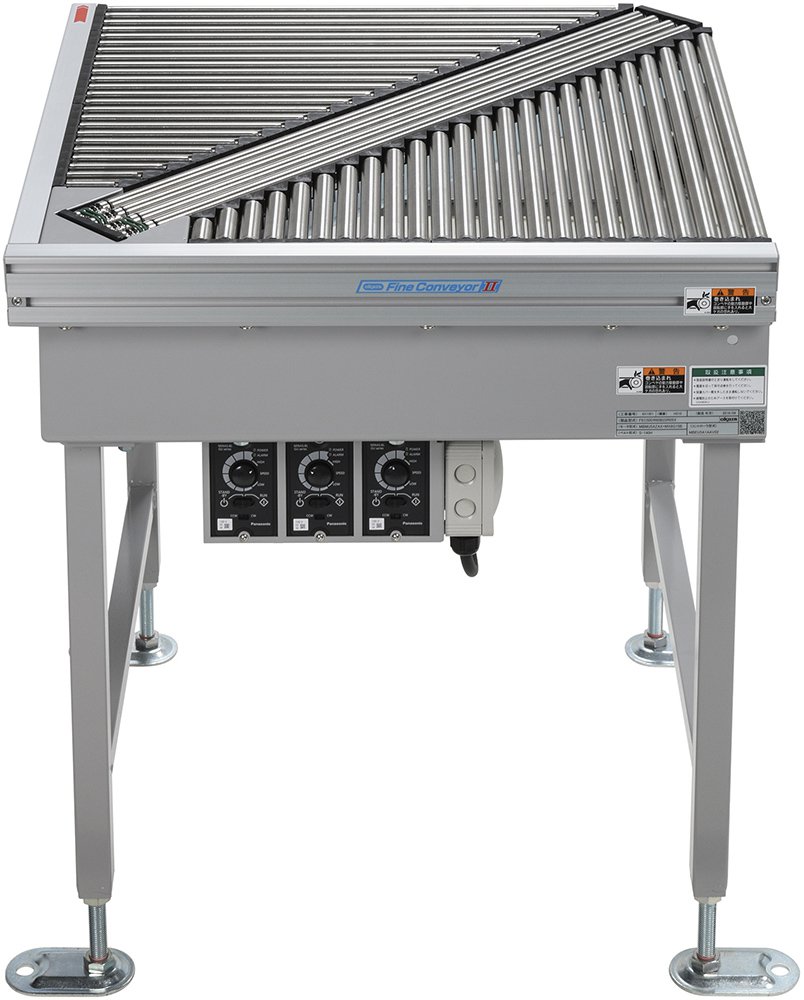

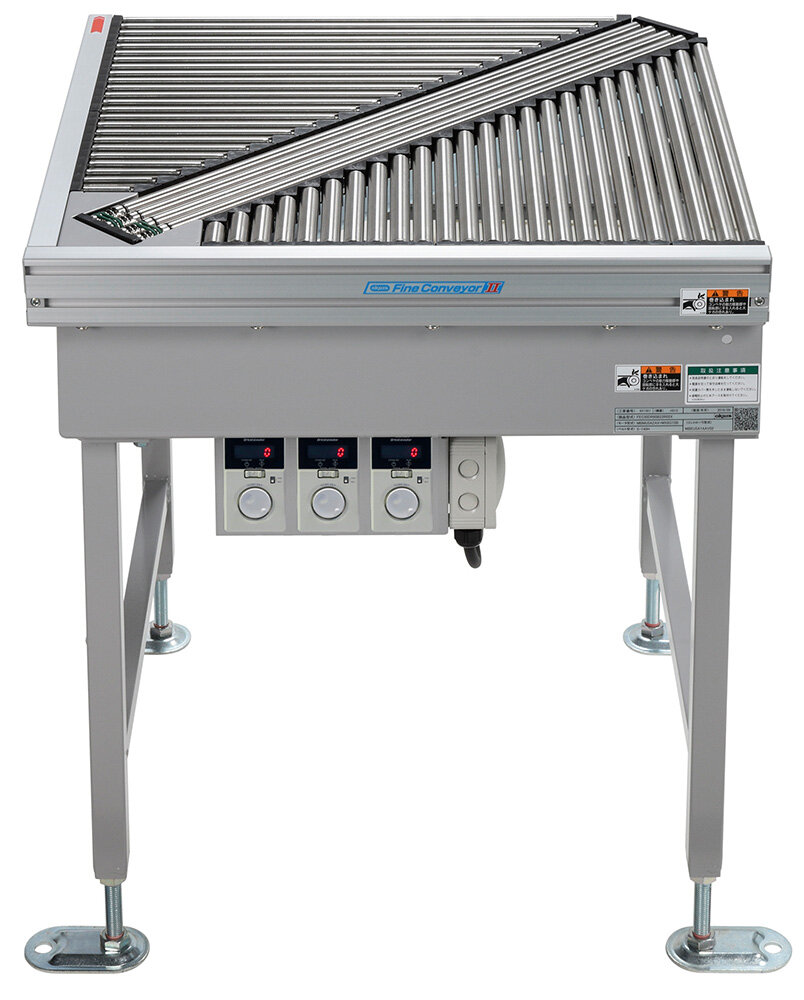

ファインコンベヤⅡ

FEC

FEC

コーナタイプ

最小スペースで方向転換。

  • フレーム高さ・2溝/60mm
  • 搬送能力・15kg/台
  • センタドライブ
  • ブラシレスモータ変速
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FEC 2 30 3 D 4 R 5 90 6 B22 7 R 8 05 9 X
-
機高 (mm)
700H

※色文字 は準標準です。

1 機種記号 FEC(センタドライブ コーナ)
2 呼称幅 30 40 50
RW実ローラ幅(mm) 305 405 505
FW フレーム幅(mm) 430角 550角 630角
5 コーナ角度 90:90°
キャリヤローラ径 φ18
ローラピッチ(mm) 20
3 駆動部タイプ D:下付き
4 搬送方向 R:右側(時計回り) L:左側(反時計回り)
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向 R:右側  L:左側
8 モータ出力 B:ブラシレス変速 05:50W×3
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量 MAX.15kg/台
  • 標準仕様以外のものも製作いたしますのでご相談ください。

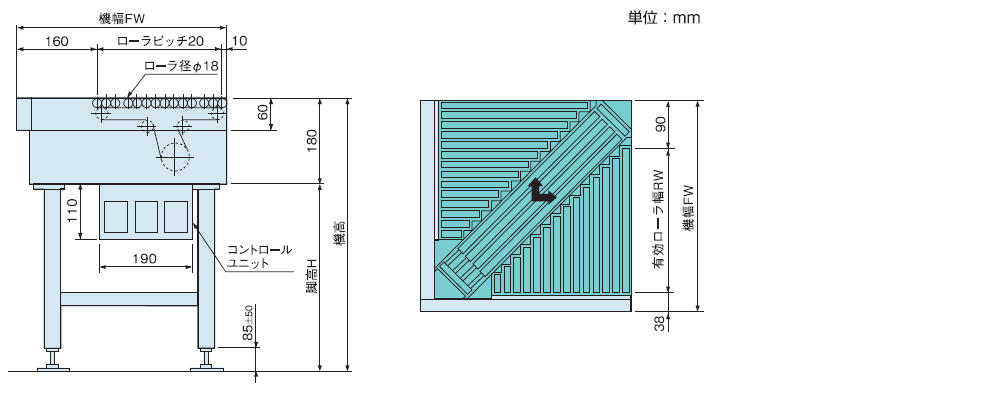

寸法図

注)フレーム断面はこちらをご参照ください。

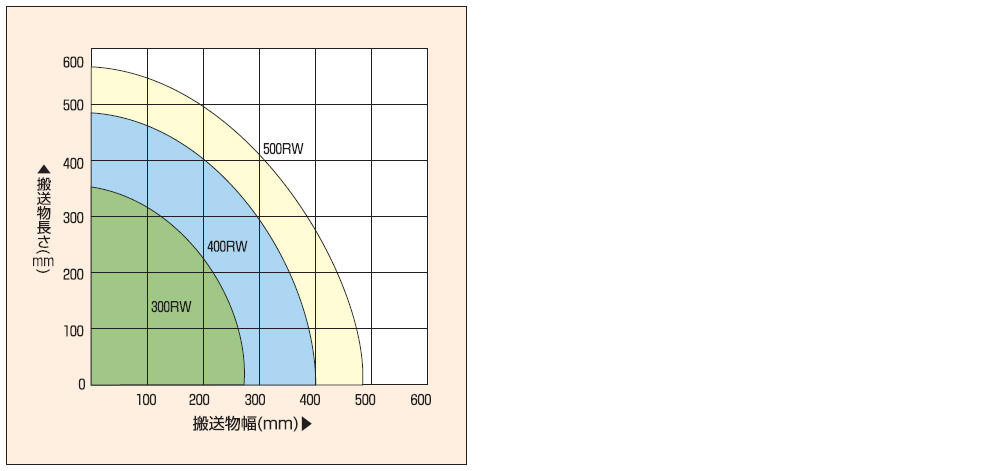

ローラ幅選定グラフ

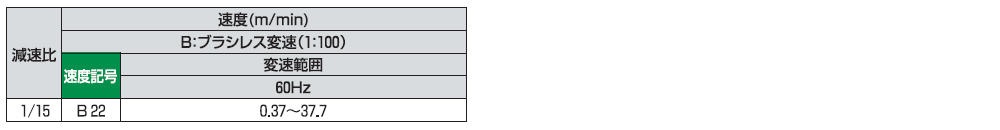

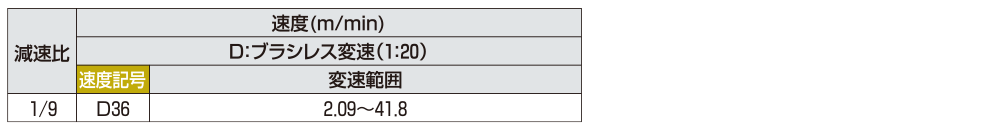

速度記号/コンベヤ速度表

注)ブラシレス変速時の負荷による負荷変動率は、±1%以内です。(定格トルク、定格回転速度時)
