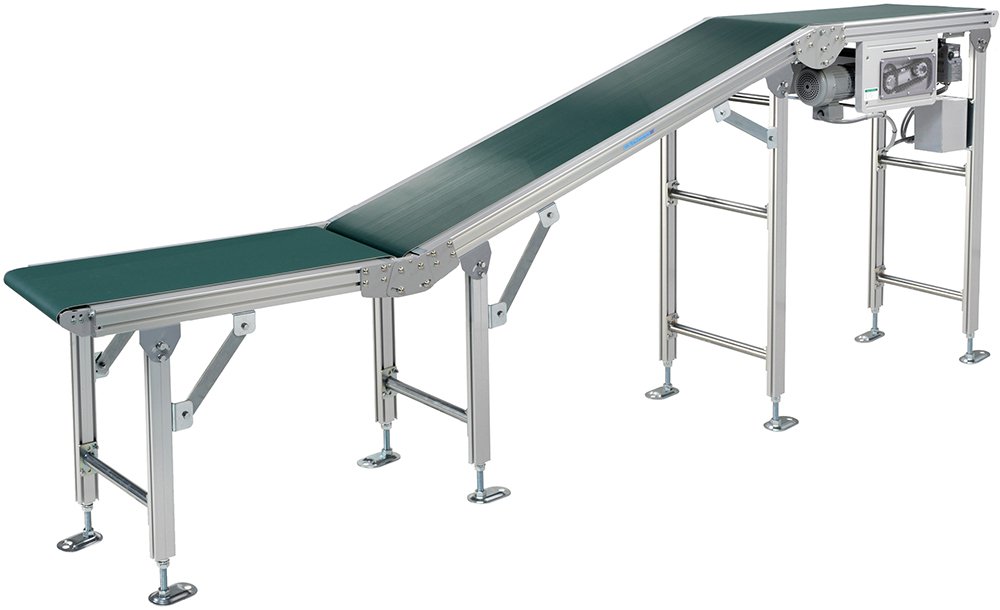

ファインコンベヤⅡ　

型式例

FBZU

30

D

R

500

F16

R

20

Z

80

※色文字 は準標準です。

	機種記号		FBZU（センタドライブ 上り傾斜）　FBZD（センタドライブ 下り傾斜）
	呼称幅		20	25	30	35	40	50	60
BW 実ベルト幅（mm）			200	250	300	350	400	500	600
FW フレーム幅（mm）			280	330	380	430	480	580	680

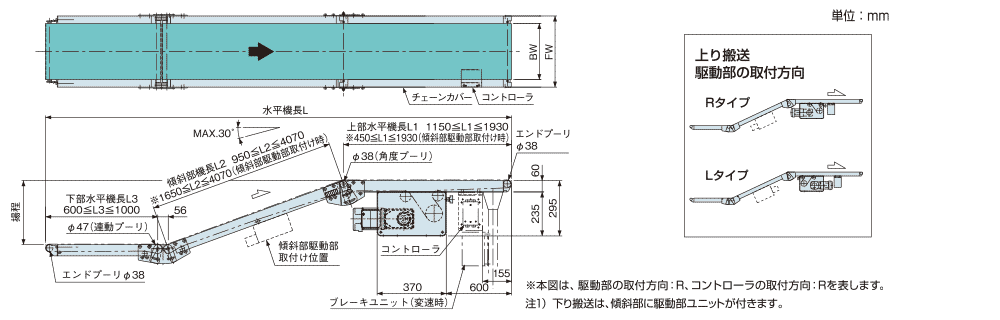

	機長 （上部L1＋ 傾斜部L2） （cm）	上り1	210≦（上部水平機長L1＋傾斜部機長L2）≦600>
		上り2	210≦（上部水平機長L1＋傾斜部機長L2）≦600
		下り	210≦（上部水平機長L1＋傾斜部機長L2）≦600
標準ベルト			傾斜部：樹脂製急傾斜用蛇行防止桟付きベルト（2プライ） 下部水平部：樹脂製蛇行防止桟付きベルト（2プライ）
エンドプーリ径			φ38
	駆動部タイプ ※1		D：下付き
	駆動部の取付方向 ※1		R：搬送方向右側　L：搬送方向左側

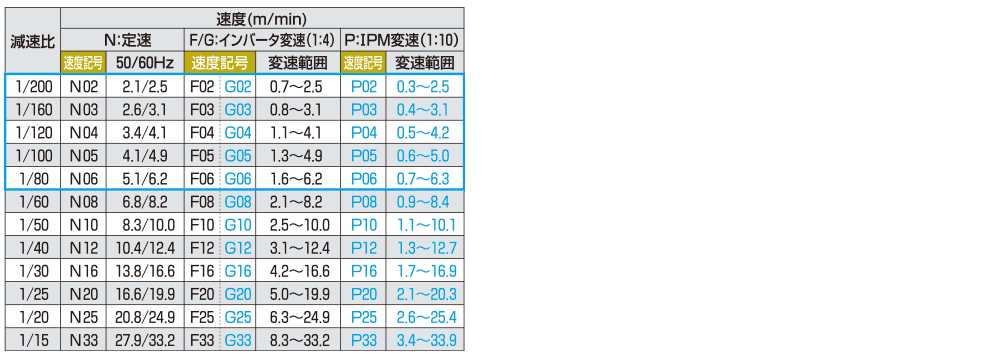

	速度記号		「速度記号 / コンベヤ速度表」をご参照ください。
	コントローラの取付方向 ※1		R：搬送方向右側　L：搬送方向左側　T：モータ端子渡し※2
	モータ出力	N：定速	20：200Wブレーキ付　10：100Wブレーキ付 注）速度記号N06、F06、G06、P06以下の時は100Wになります。
		F/G：インバータ変速※3
		P：IPM変速※4
	入力電源 ※5		Y：200V単相　 Z：200V三相
	下部水平機長L3 （cm）		60≦下部水平機長L3≦100

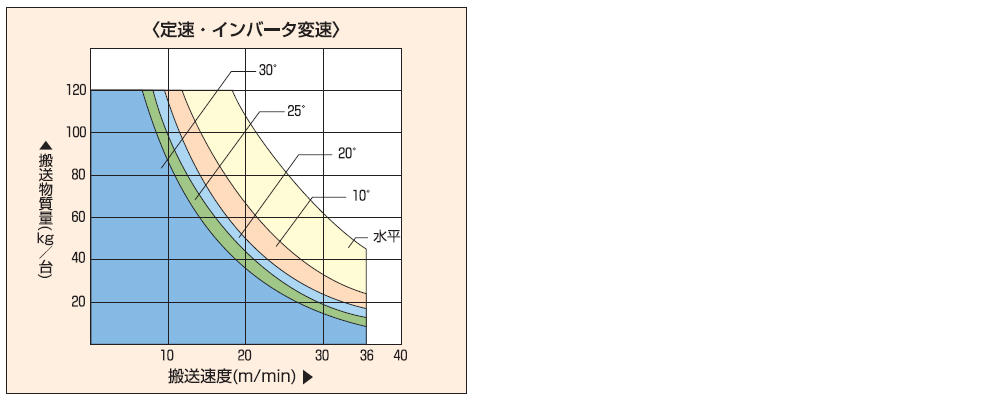

搬送質量※6			MAX. 120kg/台

1. 詳細はこちらでご確認ください。
2. T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
3. 「F」は三菱製、「G」は東芝製を表します。
4. 変速方式はIPMモータ専用インバータです。
5. 単相電源にする場合は、F/G：インバータ変速のみ適用します。
6. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。

• 標準仕様以外のものも製作いたしますのでご相談ください。

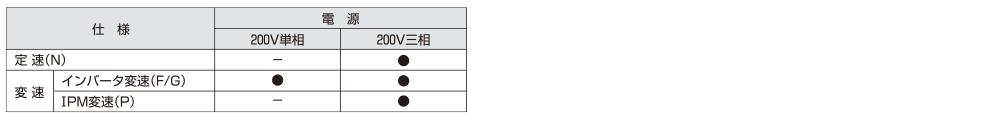

電源対応表

• フレーム断面はこちらをご参照ください。
