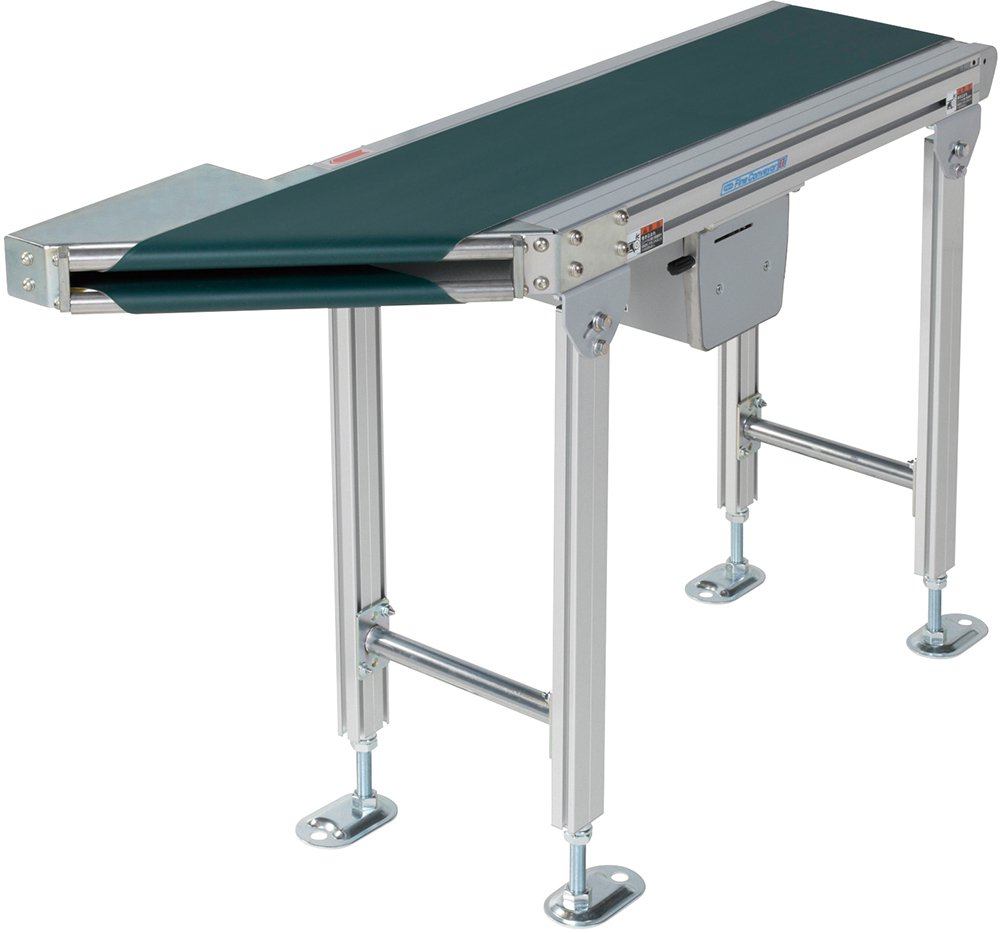

ファインコンベヤⅡ
仕様
|
- |
|
※色文字 は準標準です。
 |
機種記号 | FBY（下流側ジャンクションタイプ） FBYR（上流側ジャンクションタイプ） |
|||||||
|---|---|---|---|---|---|---|---|---|---|
 |
呼称幅 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 197 | 247 | 297 | 347 | 397 | 497 | 597 | ||
| FW フレーム幅（mm） | 280 | 330 | 380 | 430 | 480 | 580 | 680 | ||
 |
機長（cm） | MIN | 91 | 93.5 | 96 | 98.5 | 101 | 106 | 111 |
| MAX | 200 | ||||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||||||
| エンドプーリ径 | φ34 | ||||||||
| エンド棒・角度（ジャンクション部） | エンド棒：φ20 エンド角度：45° | ||||||||
 |
タイプ | 「ジャンクションタイプ」をご参照ください | |||||||
 |
駆動部の取付方向 | R：搬送方向右側 L：搬送方向左側 | |||||||
 |
速度記号 | 「速度記号 / 呼称幅対応表」をご参照ください。 | |||||||
 |
コントローラの取付方向 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※1 | |||||||
 |
モータ出力 | N：定速 | 09：90W | ||||||
| B：ブラシレス変速 | |||||||||
| F/G：インバータ変速※2 | 09：90W | ||||||||
 |
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||
| 搬送方向 | 正転運転 | ||||||||
| 搬送質量 | MAX.5kg/台 | ||||||||
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 標準仕様以外のものも製作いたしますのでご相談ください。

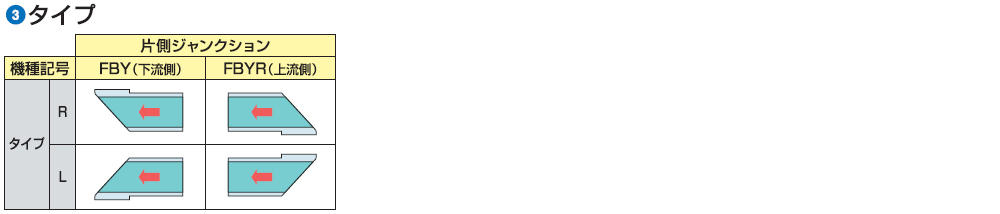

ジャンクションタイプ
注）搬送方法は正転運転のみとなります。

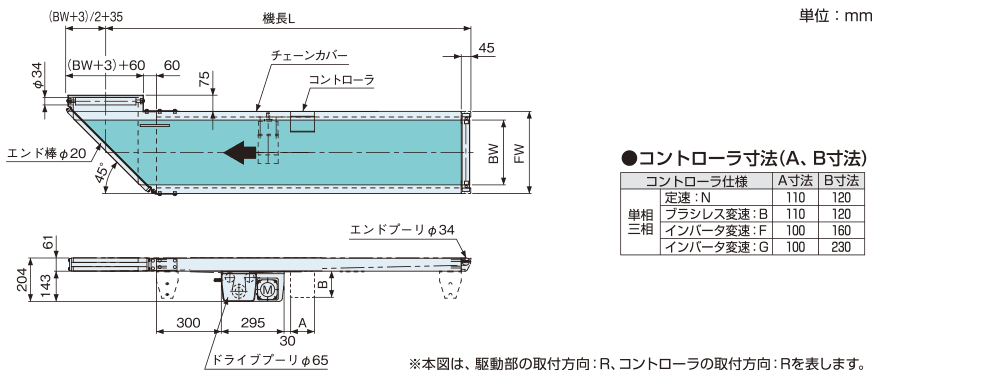

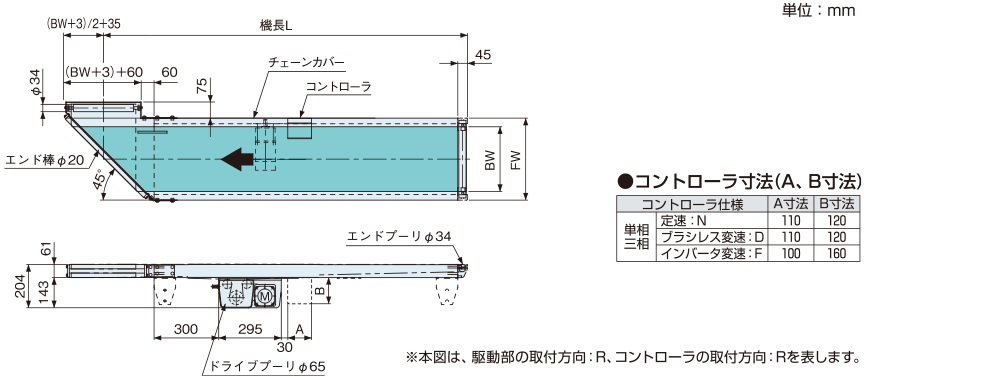

寸法図
注）フレーム断面はこちらをご参照ください。

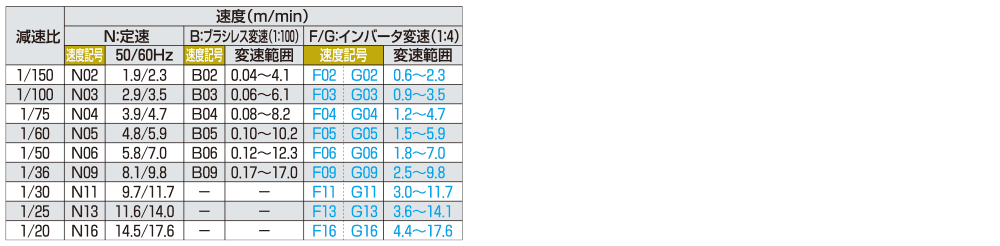

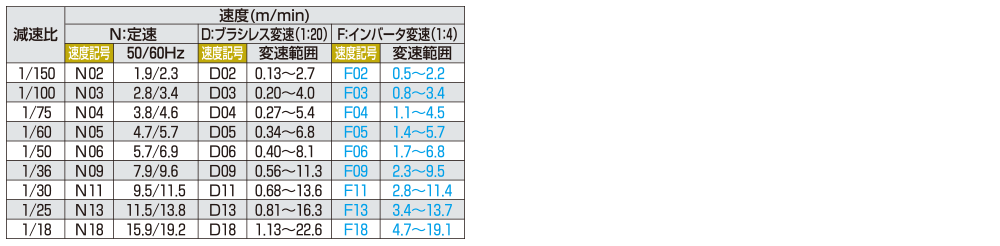

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動率は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。

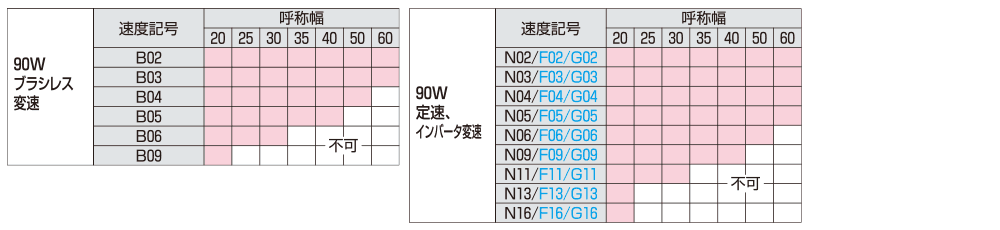

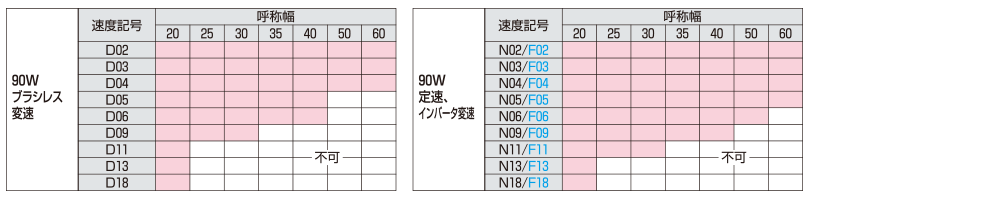

速度記号/呼称幅対応表
