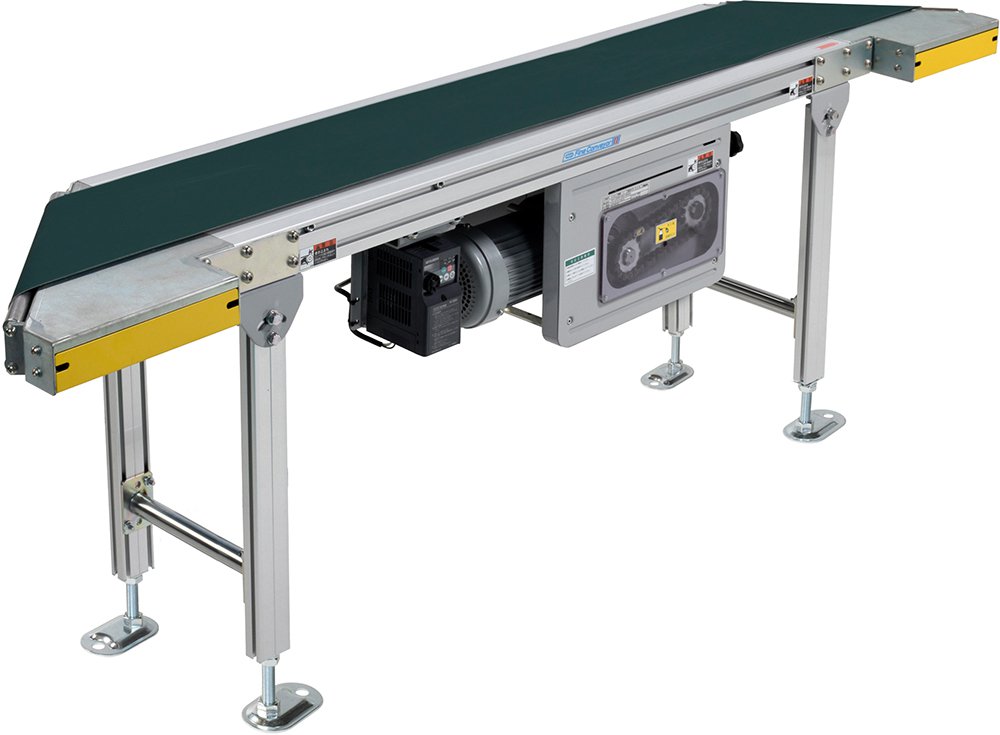

ファインコンベヤⅡ

FBY 200W(100W)

FBY 200W(100W)

強力ジャンクションタイプ

大幅800mmに対応する、強力ジャンクションタイプ。

  • フレーム高さ・2溝/60mm
  • 搬送能力・5kg/台
  • センタドライブ
  • IPMモータ変速
  • インバータ

各種アイコンについて

仕様

型式例
1 FBYC 2 25 3 R 4 R 5 150 6 F16 7 R 8 20 9 Z
-
機高 (mm)
700H

※色文字 は準標準です。

1 機種記号 FBY(下流側ジャンクションタイプ)
FBYR(上流側ジャンクションタイプ)
FBYC(両側・台形ジャンクションタイプ)
FBYZ(両側・平行ジャンクションタイプ)
2 呼称幅 FBY、FBYR 20 25 30 35 40 50 60 70 80
FBYC、FBYZ 20 25 30 35 40 50 - - -
BW 実ベルト幅(mm) 200 250 300 350 400 500 600 700 800
FW フレーム幅(mm) 280 330 380 430 480 580 680 780 880
5 機長(cm) MIN FBY、FBYR 115 117.5 120 122.5 125 130 135 142 147
FBYC、FBYZ 130 135 140 145 150 160 - - -
MAX 200
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ34 φ57
エンド棒・角度(ジャンクション部) エンド棒:φ20 エンド角度:45°
3 タイプ ジャンクションタイプをご参照ください
4 駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / 呼称幅対応表」をご参照ください。
7 コントローラの取付方向 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※1
8 モータ出力 N:定速 20:200W 10:100W
注)速度記号N06、F06、G06、P06以下の時は100Wになります。
F/G:インバータ変速※2
P:IPM変速※3
9 入力電源 ※4 X:100V単相 Y:200V単相  Z:200V三相
搬送方向 正転運転
搬送質量 MAX.5kg/台
  1. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  2. 「F」は三菱製、「G」は東芝製を表します。
  3. 変速方式はIPMモータ専用インバータです。
  4. 単相電源にする場合は、F/G:インバータ変速のみ適用します。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

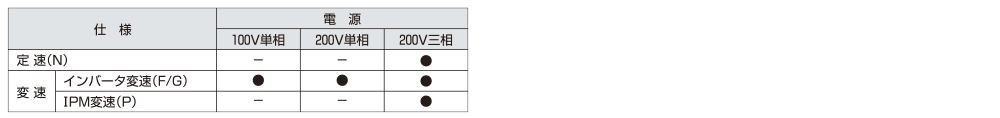

電源対応表

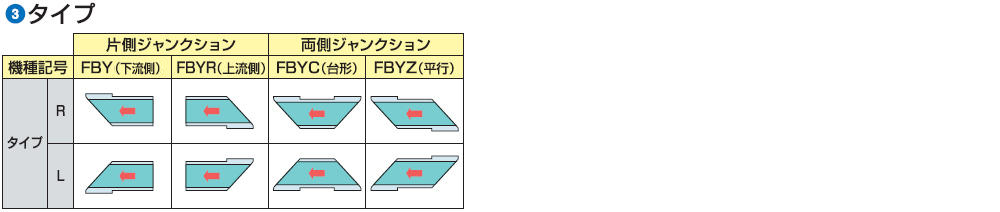

ジャンクションタイプ

fby_200w06.jpg 注)搬送方法は正転運転のみとなります。

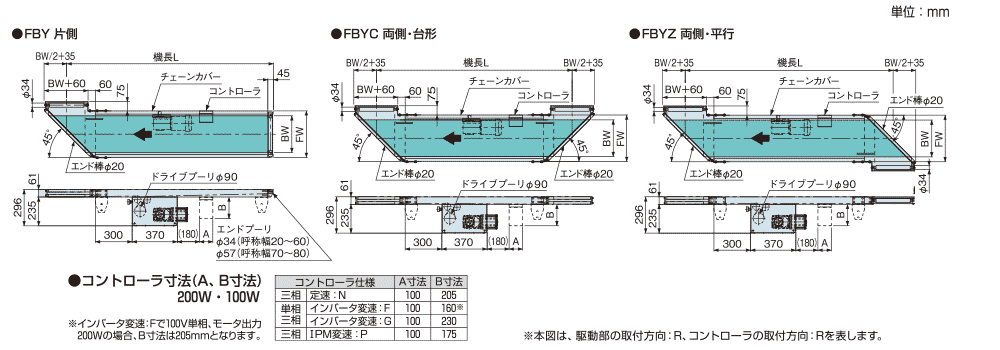

寸法図


注)フレーム断面はこちらをご参照ください。

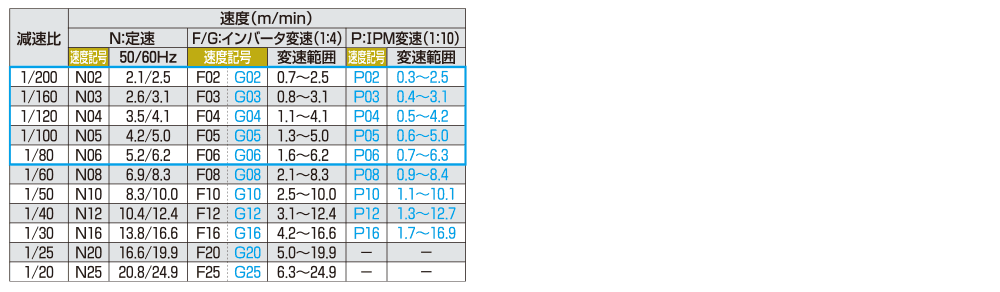

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2.「N06」「F06」「G06」「P06」以下の場合、モータ出力は100Wになります。( 部分)
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。

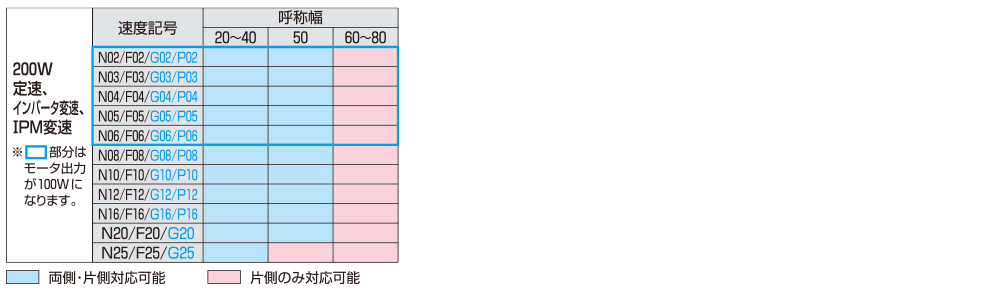

速度記号/呼称幅対応表
