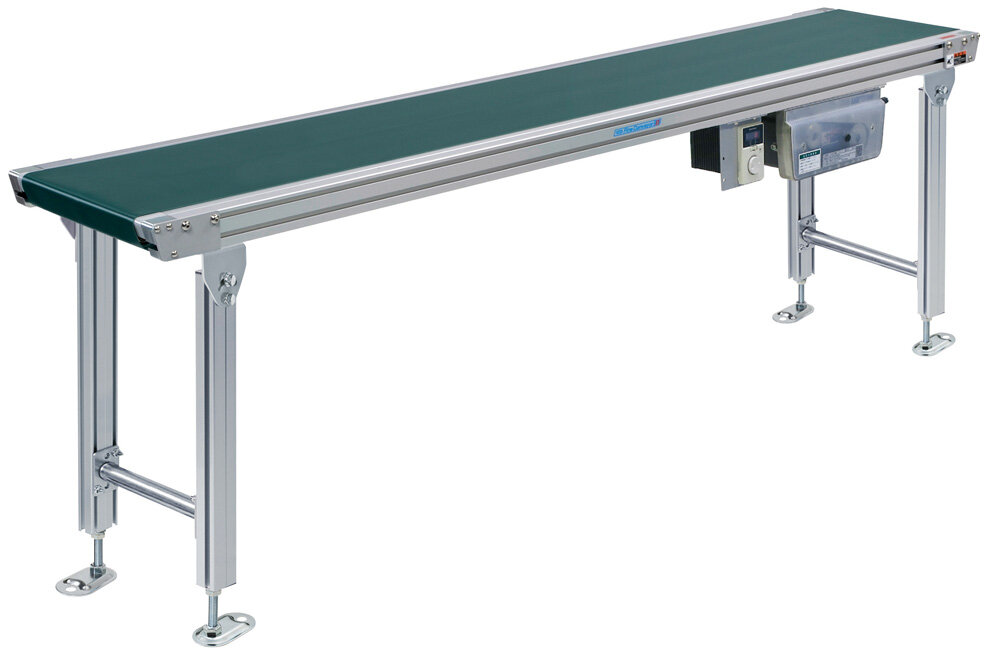

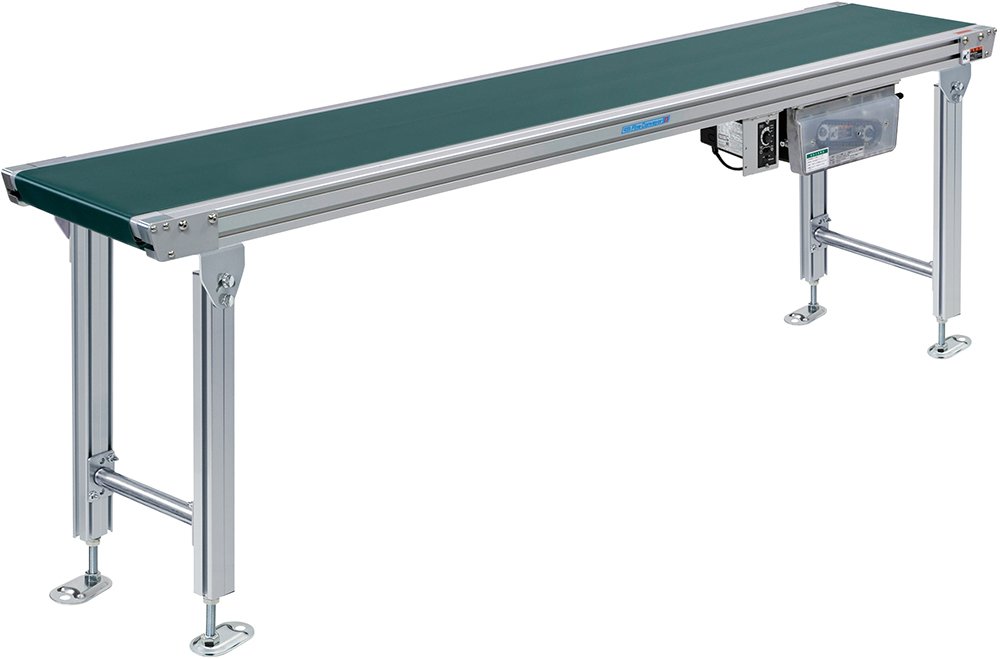

ファインコンベヤⅡ

FBR 90W

FBR 90W

ローラエッジタイプ

小物品も確実に乗り移り。
エンド部にR8mmのローラエッジを採用。

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • ブラシレスモータ変速
  • インバー
  • 側面フラット
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 FBRB 2 30 3 D 4 R 5 300 6 B18 7 R 8 09 9 X

※色文字 は準標準です。

1 機種記号 FBRB(センタドライブ 両側ローラエッジ)
FBRU(上流側のみ) FBRD(下流側のみ)
2 呼称幅 20 25 30 35 40 50 60
BW 実ベルト幅(mm) 197 247 297 347 397 497 597
FW フレーム幅(mm) 280 330 380 430 480 580 680
5 機長(cm) MIN 60 70 80 100 120
MAX 400
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エッジ半径 φ16(R8)
エンドプーリ径※1 φ38
3 駆動部タイプ※2 D:下付き
4 駆動部の取付方向※2 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号 / コンベヤ速度表」をご参照ください。
7 コントローラの取付方向※2 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※3
8 モータ出力 N:定速 09:90W
B:ブラシレス変速
F/G:インバータ変速※4 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
搬送質量※5 MAX. 30kg/台
  1. 片側ローラエッジ仕様の非ローラエッジ側
  2. 詳細はこちらでご確認ください。
  3. T:モータ端子渡しは、N:定速の入力電源Z:200V三相のみ適用します。
  4. 「F」は三菱製、「G」は東芝製を表します。
  5. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

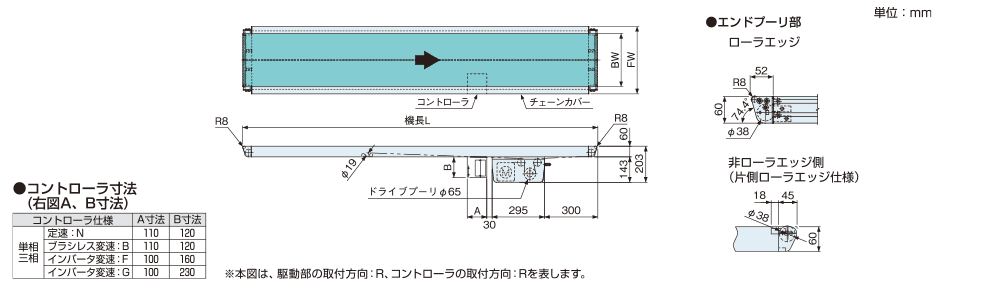

寸法図


注)フレーム断面はこちらをご参照ください。

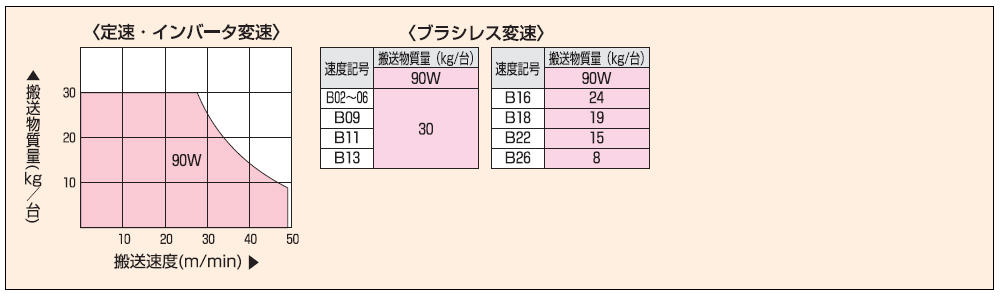

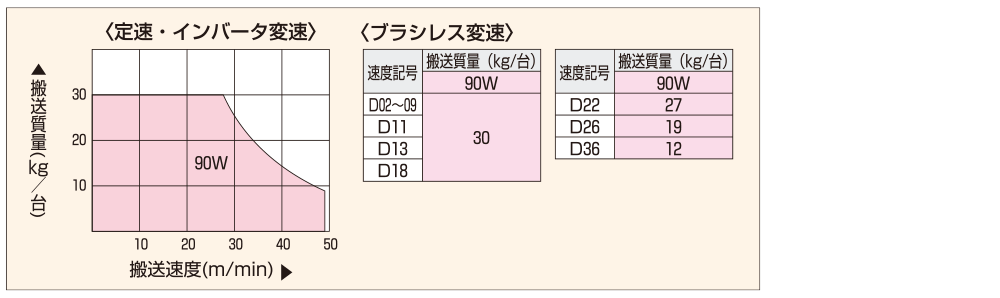

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。

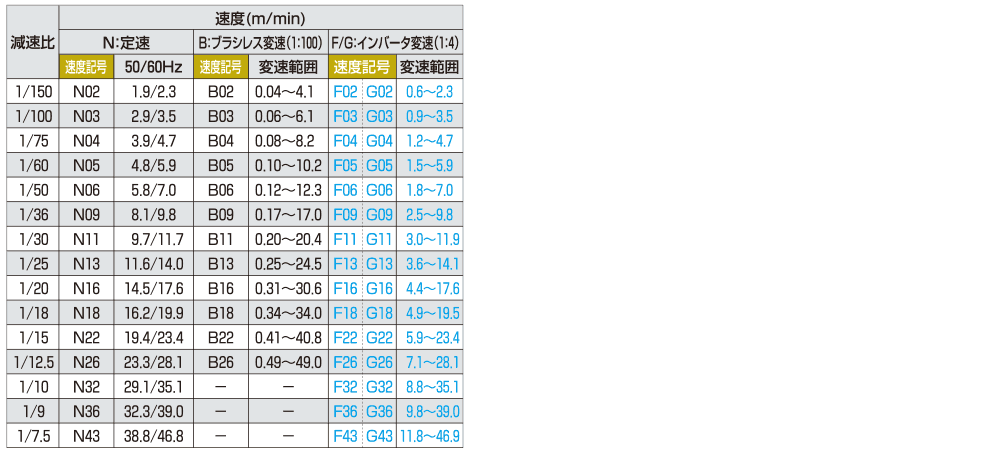

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。
