ベルコンミニⅢ
DPG
ベルト脱着 蛇行レスタイプ
ベルト脱着機構を標準装備。
ベルト清掃やメンテナンスが容易に。
正逆運転など厳しい搬送条件でも確実に搬送。
WEBカタログ
仕様
 DPG |
 30 |
 D |
 R |
 150 |
 B13 |
 R |
 05 |
 X |
※色文字 は準標準です。
|
機種記号 | DPG（センタドライブ ベルト脱着 蛇行レス） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |||||
| BW 実ベルト幅 （mm） | 197 | 247 | 297 | 347 | 397 | 497 | 597 | ||||||
| FW フレーム幅（mm） | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||||||
|
機長※1（cm） | MIN.90～MAX.1,200 | |||||||||||
| 機高（mm） | 640≦機高H≦1,040 | ||||||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||||||||
| エンドプーリ径 | φ27.2 | ||||||||||||
|
駆動部タイプ ※2 | D：下付き（平行軸） | |||||||||||
|
駆動部の取付方向 ※2 | R：搬送方向右側 L：搬送方向左側 | |||||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||||||||||
|
コントローラの取付方向 ※2 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※3 | |||||||||||
|
モータ出力 ※4 | N：定速 | 04：40W 06：60W 09：90W | ||||||||||
| B：ブラシレス変速 | 05：50W 09：90W | ||||||||||||
| F/G：インバータ変速 ※5 | 04：40W 06：60W 09：90W | ||||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||||
| 搬送質量※6 | MAX. 50kg/台 | ||||||||||||
- 高速仕様の機長はMAX.400。
- 詳細はこちらでご確認ください
- 高速仕様のモータ出力は90Wです。
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- モータ出力は「搬送質量の目安」をご参照ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

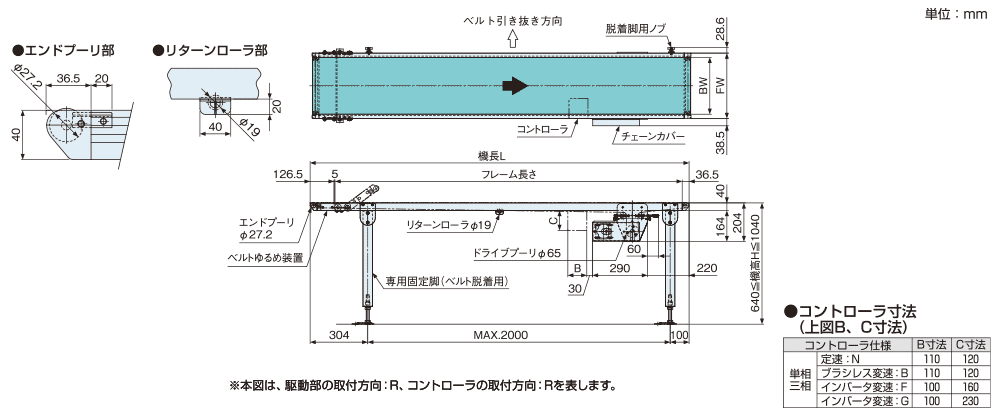

寸法図
注）フレーム断面は こちらをご参照ください。

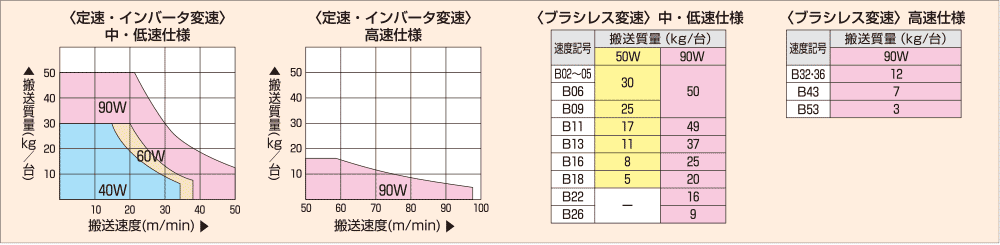

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。

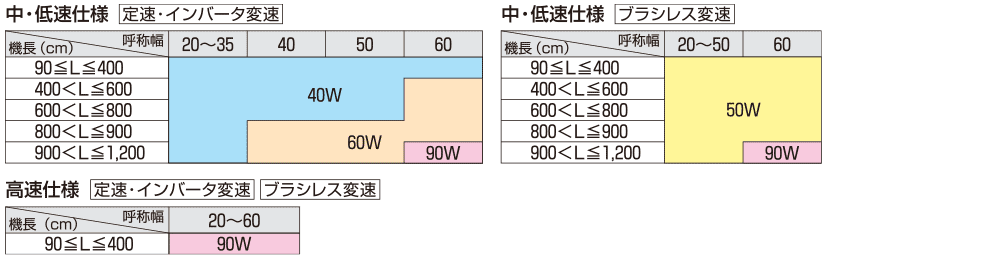

モーター出力標準設定一覧表
注）速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

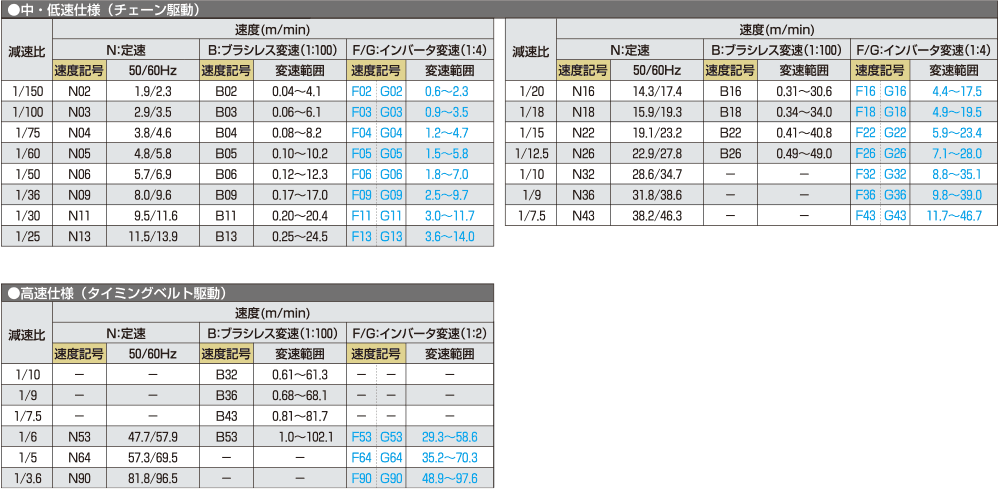

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
