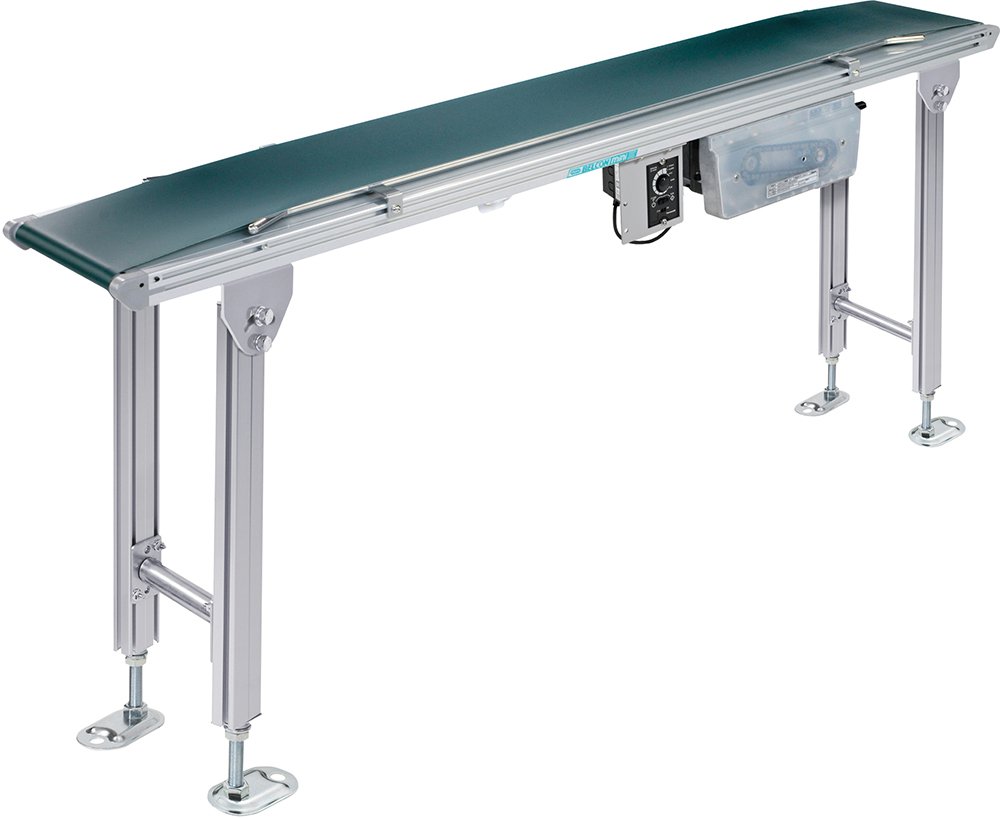

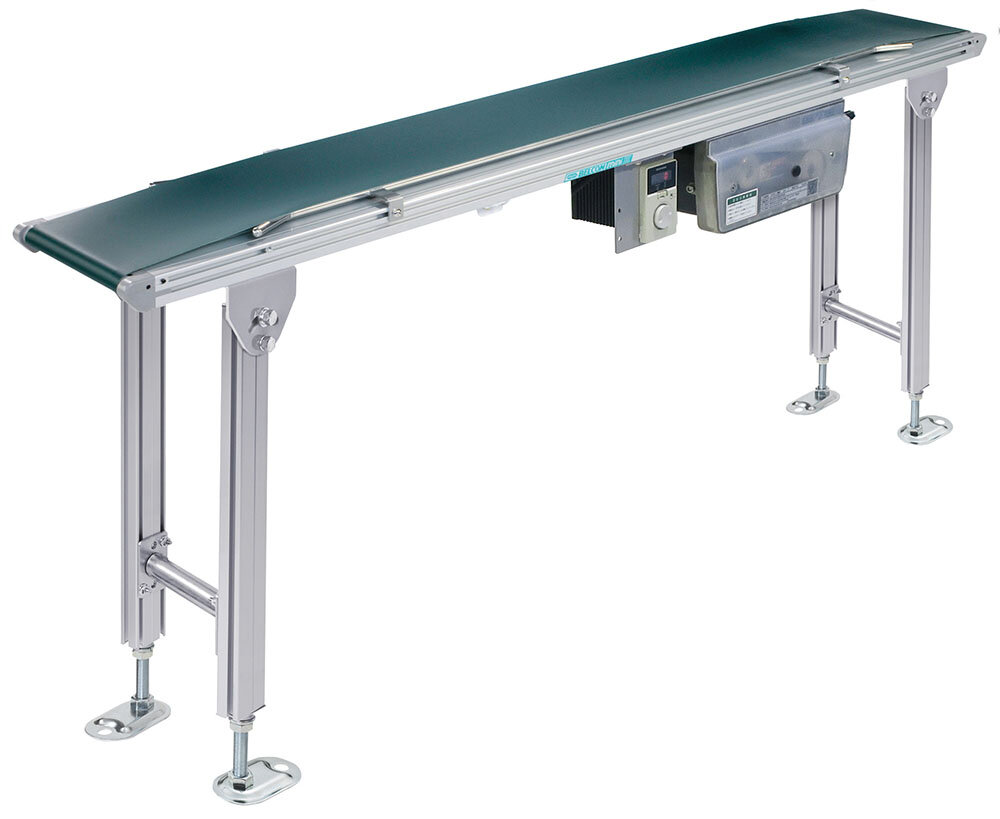

ベルコンミニⅢ
DMV
トラフベルトタイプ
バラ物や不安定な小物品を船底ベルトで確実に搬送。
WEBカタログ
仕様
 DMV |
 30 |
 D |
 R |
 300 |
 B18 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | DMV （センタドライブ トラフ） | |||||||
|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅 ※1 （mm） | 197 | 247 | 297 | 347 | 397 | 497 | 597 | ||
| FW フレーム幅（mm） | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅20～50：MIN.100〜MAX.600 呼称幅60：MIN.120〜MAX.600 |
|||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||||||
| エンドプーリ径 | φ27.2 | ||||||||
|
駆動部タイプ ※2 | D：下付き S：スリム（オプション） | |||||||
|
駆動部の取付方向 ※2 | R：搬送方向右側 L：搬送方向左側 | |||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||||||
|
コントローラの取付方向 ※2 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※3 | |||||||
|
モータ出力 | N：定速 | 02：25W 04：40W 06：60W 09：90W | ||||||
| B：ブラシレス変速 | 05：50W 09：90W | ||||||||
| G/F：インバータ変速 ※4 | 02：25W 04：40W 06：60W 09：90W | ||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||
| 搬送質量 ※5 | MAX. 30kg/台 | ||||||||
- 機長400cmを超える場合は、実ベルト幅より7mm狭くなります。
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「G」は東芝製、「F」は三菱製を表します。
- モータ出力は「搬送質量の目安」をご参照ください。
- 蛇行レスタイプ（DMVG）など標準仕様以外のものも製作いたしますのでご相談ください。

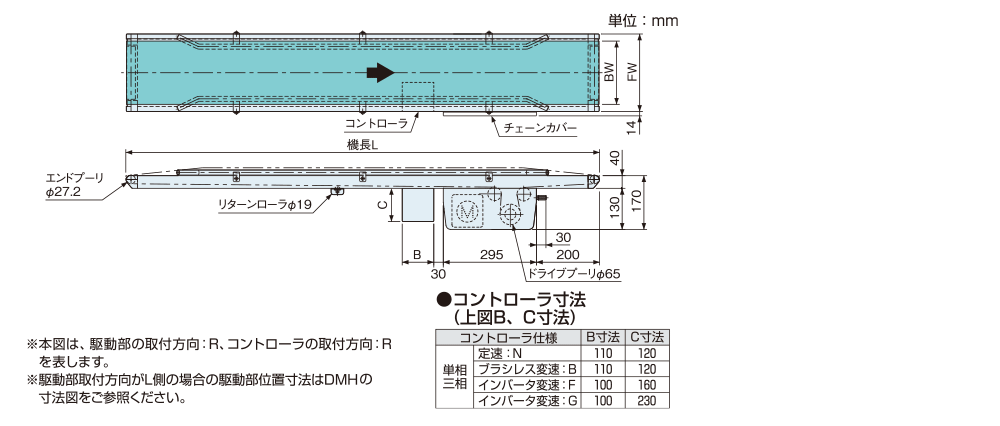

寸法図
- 1.トラフ棒高さはベルト幅によって異なります。詳細につきましては、弊社営業部へお問い合わせください。
2.フレーム断面はこちらをご参照ください。

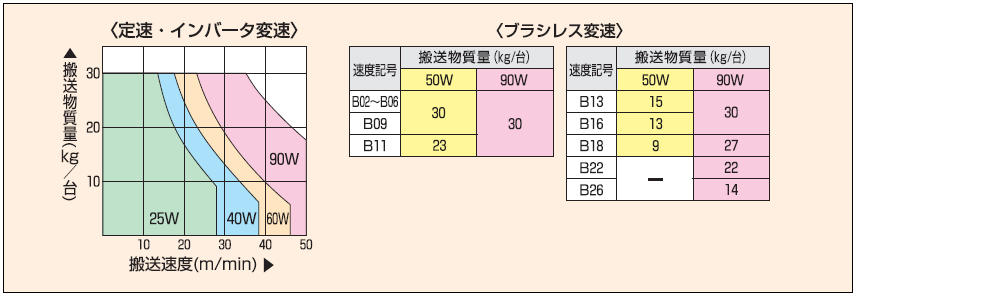

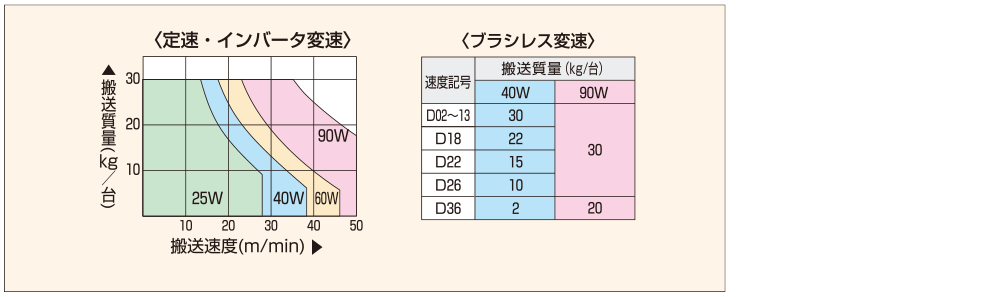

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。

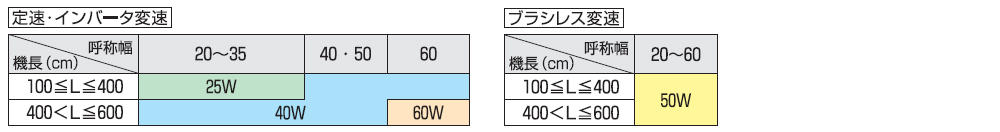

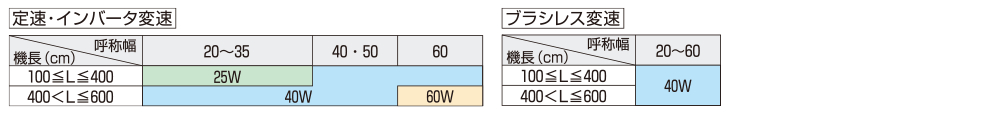

モーター出力標準設定一覧表
注）速度や搬送質量など使用条件により、モータ出力をランクアップされる場合は、上の搬送質量グラフでモータ出力を選定してください。

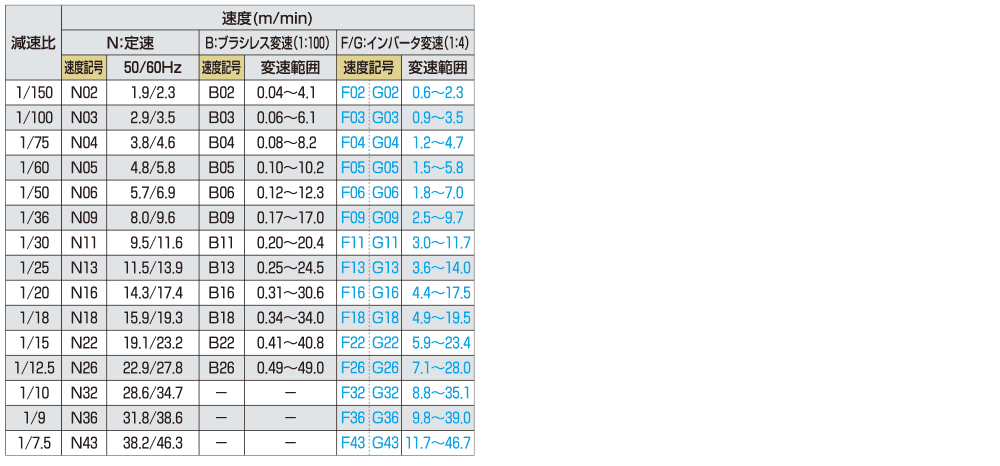

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2.定速とインバータ変速の速度は、負荷により±10%程度変動します。
3.ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「G」は東芝製、「F」は三菱製を表します。
ベルト交換動画
コチラよりベルト交換についての説明動画を公開しておりますのでご参照ください。
