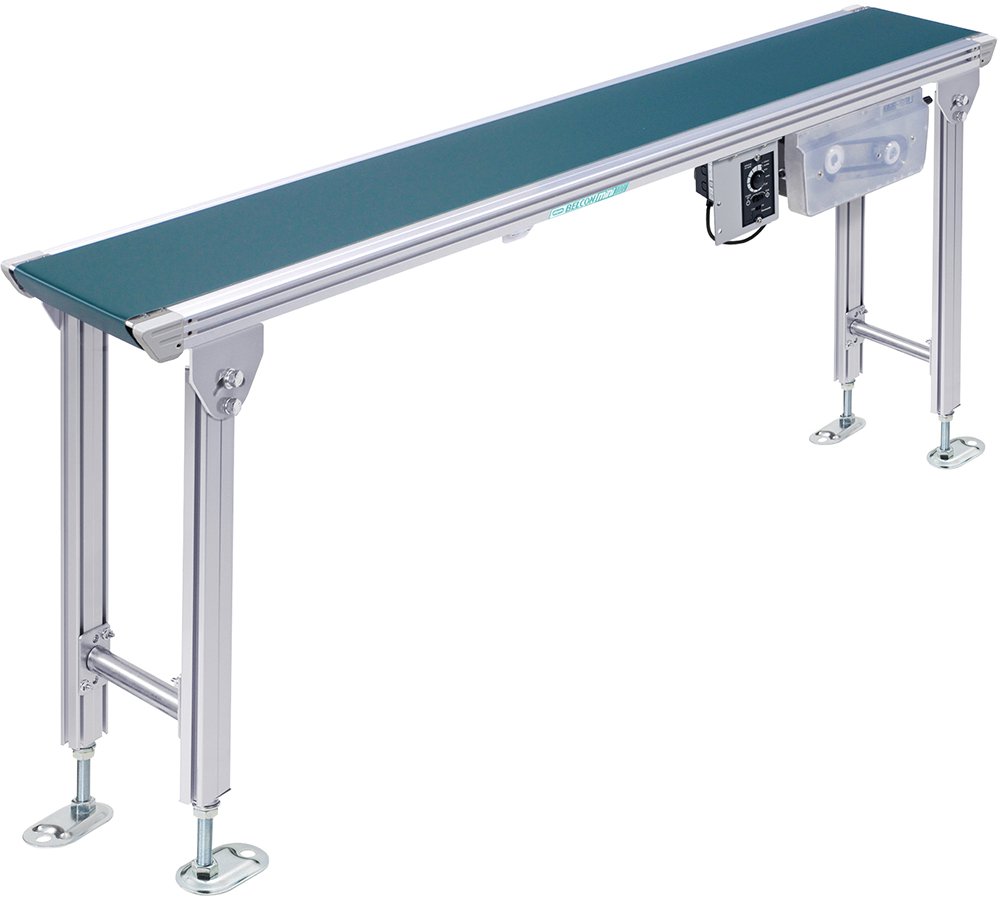

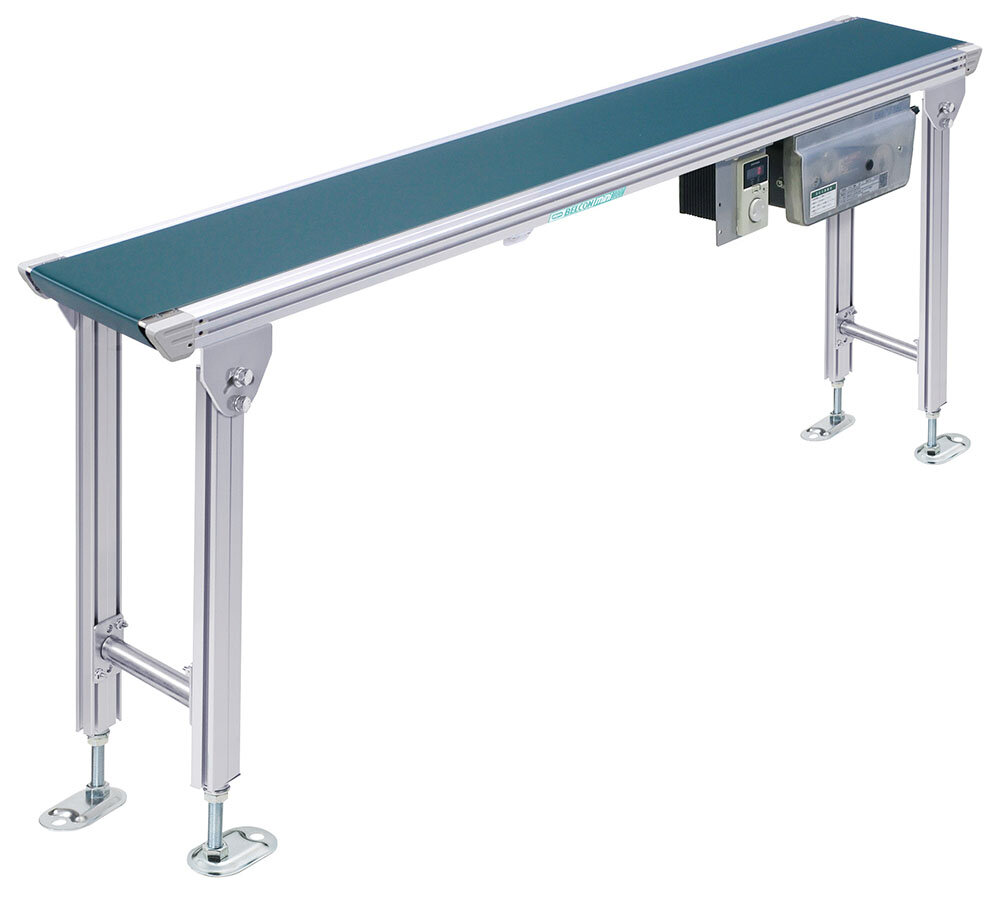

ベルコンミニⅢ
DMS
ナイフエッジタイプ
小物品をスムーズに乗り移り。
20mm程度の搬送物まで対応。
仕様
 DMS |
 30 |
 D |
 R |
 300 |
 B09 |
 R |
 05 |
 X |
※色文字 は準標準です。
|
機種記号 | DMS（センタドライブ 両側ナイフエッジ） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 90 | 140 | 190 | 240 | 290 | 340 | 390 | 490 | 590 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 呼称幅10～30：MIN.60〜MAX.400 呼称幅35～60：MIN.呼称幅×2〜MAX.400 |
|||||||||
| 標準ベルト | 樹脂製平ベルト（1プライ） | ||||||||||
| エッジ形状 | R3 | ||||||||||
|
駆動部タイプ ※1 | D：下付き S：スリム（オプション） | |||||||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | |||||||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | |||||||||
|
モータ出力 | N：定速 | 06：60W 09：90W | ||||||||
| B：ブラシレス変速 | 05：50W 09：90W | ||||||||||
| F/G：インバータ変速 ※3 | 06：60W 09：90W | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | |||||||||
| 搬送質量 | MAX.10kg/台 | ||||||||||
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速の入力電源Z：200V三相のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 標準仕様以外のものも製作いたしますのでご相談ください。

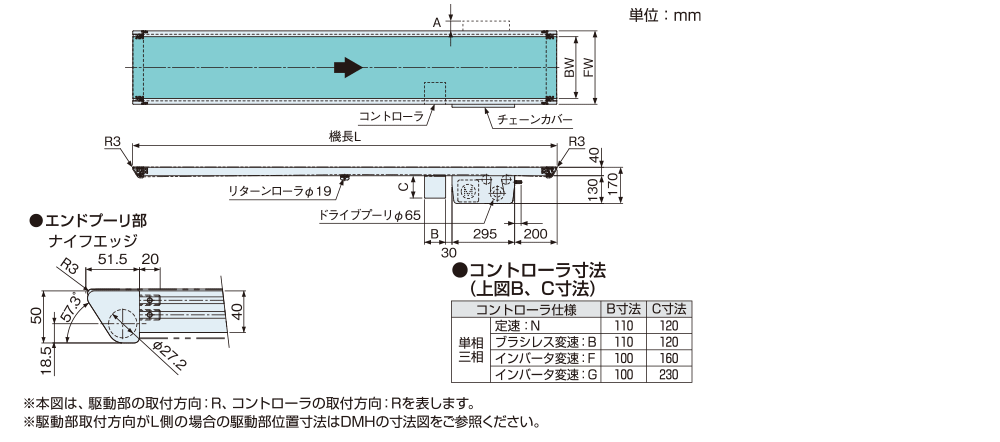

寸法図
注）フレーム断面、モータ突出寸法(上図A寸法)、コントローラ突出寸法はこちらをご参照ください。
モーター出力標準設定一覧表

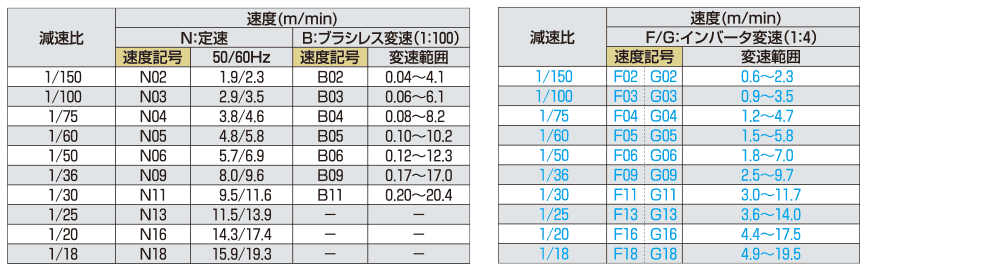

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
3. ブラシレス変速時の負荷による速度変動は±1%以内です。
4.「F」は三菱製、「G」は東芝製を表します。
5. ナイフエッジはエッジプレート上をベルトが走行し抵抗が大きいため、上記速度に制限しています。
ベルト交換動画
コチラよりベルト交換についての説明動画を公開しておりますのでご参照ください。
