スチール製フリーカーブコンベヤ
仕様
|
- |
|
単位:mm
機種記号 | SFX(中荷重用 スチール製) | ||||||
---|---|---|---|---|---|---|---|
ローラ径 | 42:φ42.7 | ||||||
ローラ配列 | S:ローラ単列 | W:ローラ複列 | M:ローラ混合 | ||||
FWフレーム内幅(mm) | 500 | 630 | 500 | 630 | 500 | 630 | |
RW呼称ローラ幅(mm) | 490 | 620 | 490 | 620 | 490 | 620 | |
P ローラピッチ(mm) | 43〜133 | ||||||
スパン(L機長)(mm) ※1 | 4:4スパン(1,432〜3,952) 3:3スパン(1,074〜2,964) 2:2スパン(716〜1,976) |
4:4スパン (1,432〜3,952) ※配列:単+複+複+単 |
|||||
脚タイプ(機高) (mm) | 無記入:標準 565≦機高≦840 L:低機高 465≦機高≦640 |
||||||
1スパン当たりの許容荷重 ※2 | 40kg | 30kg |
- L機長は両端の脚の芯々の数値です。
- 1スパン当たりの許容荷重は1スパン(ローラ8本)にかかる衝撃のない荷重の合計です。
単位:mm
スパン | 4スパン | 3スパン | 2スパン |
---|---|---|---|
自重(kg) | 80 | 62 | 43 |
脚数 | 5脚 | 4脚 | 3脚 |
キャスター | φ100ブレーキ付き |
ローラ配列について
カーブ箇所の指向性は複列タイプが優れています。フリーカーブコンベヤを曲げた状態で使用する場合は、複列タイプもしくは、混合タイプをご選択ください。

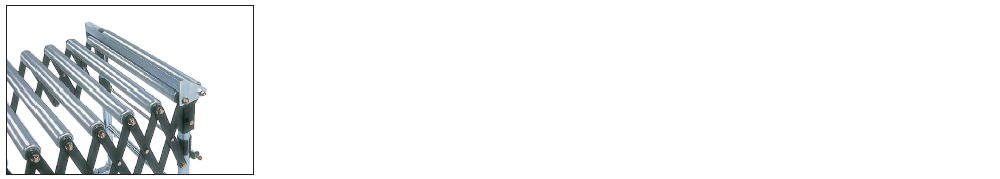

可動式ストッパ(オプション)

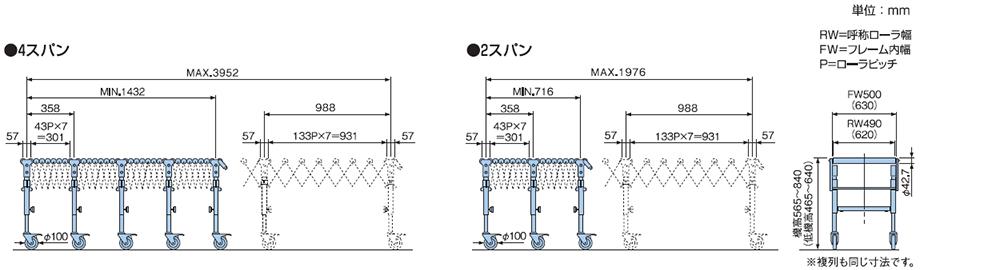

寸法図

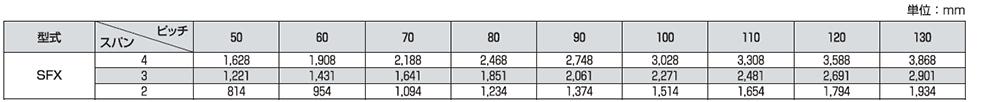

ピッチと機長の関係

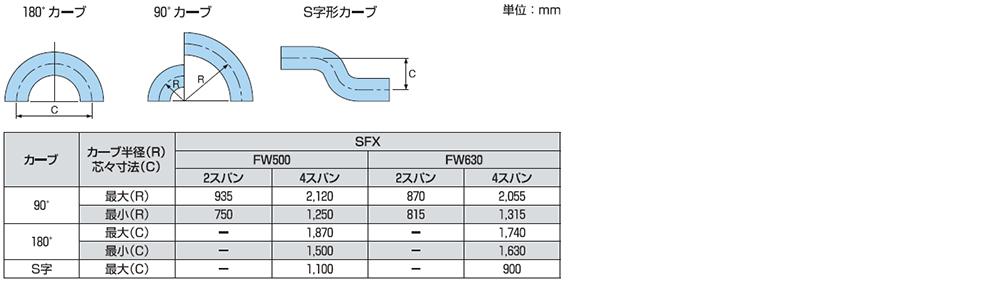

カーブ半径と芯々寸法 ※ご参考値
フリーカーブコンベヤ組み立て動画
コチラよりフリーカーブコンベヤの組み立てについての説明動画を公開しておりますのでご参照ください。
