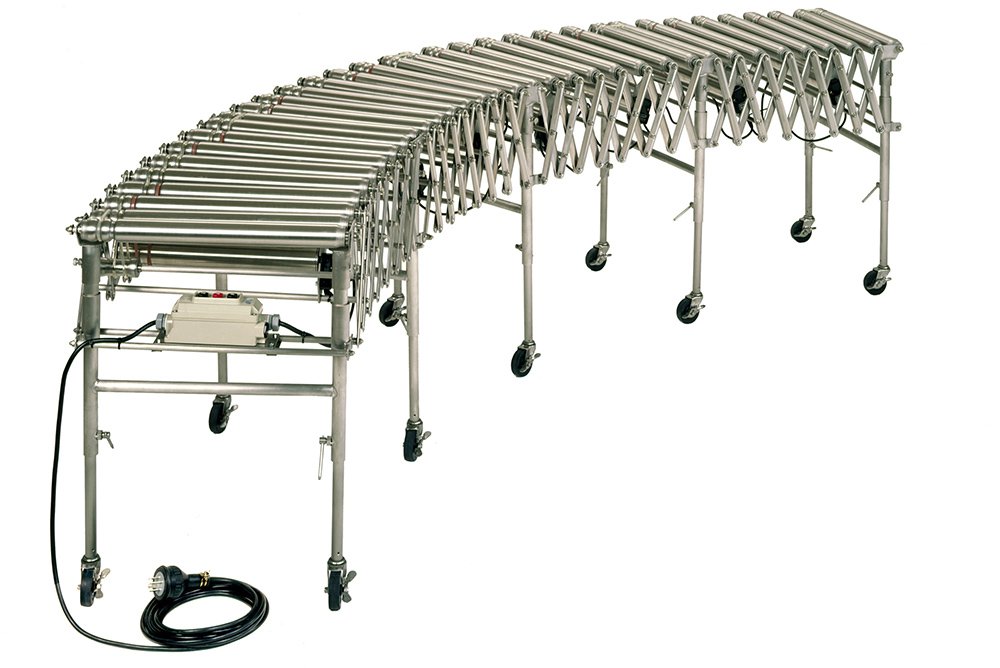

フリーカーブコンベヤJFD
軽荷重用 ドライブタイプ
防水性に優れた、ステンレス製のフレキシブルなコンベヤです。

各種アイコンについて

仕様
|
- |
|
- |
|
単位:mm
機種記号 |
JFD (ドライブ 軽荷重用 ステンレス製 防水仕様) | |||
|---|---|---|---|---|
ローラ径 |
42:φ42.7 | |||
ローラ配列タイプ |
S:ローラ単列 | |||
FWフレーム内幅(mm) |
500 | |||
| RW呼称ローラ幅(mm) | 490 | |||
| P ローラピッチ(mm) | 57〜134 | |||
スパン(mm) |
4:4スパン | 3:3スパン | 2:2スパン | |
| L機長(mm) ※1 | 1,836〜3,992 | 1,377〜2,994 | 918〜1,996 | |
| 脚タイプ(mm) | 525≦機高≦825 | |||
| 1スパン当たりの許容荷重 ※2 | 20kg | |||
| モータ 出力 |
X:100V単相 | 15W×12 | 15W×9 | 15W×6 |
| Z:200V三相 | 20W×8 | 20W×6 | 20W×4 | |
入力電源 |
X:AC100V(単相) Z:AC200V(三相) | |||
| 速度(50/60Hz) | AC100V単相:13/16(m/min) AC200V三相:20/24(m/min) |
|||
- L機長は両端の脚の芯々の数値です。
- 許容荷重は4本軸にかかる時の数値です。
単位:mm
| ローラ径 | φ42.7 | ||
|---|---|---|---|
| スパン | 4スパン | 3スパン | 2スパン |
| 自重(kg) | 96 | 74 | 51 |
| 脚数 | 5脚 | 4脚 | 3脚 |
| キャスター | φ65ブレーキ付き | ||

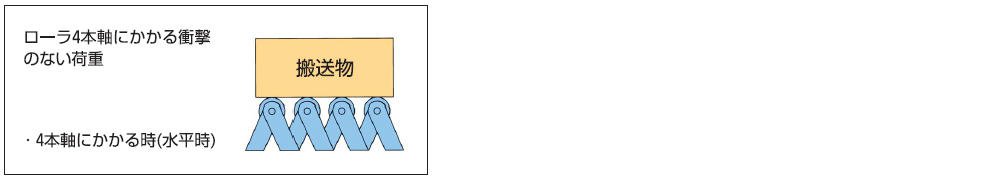

許容荷重

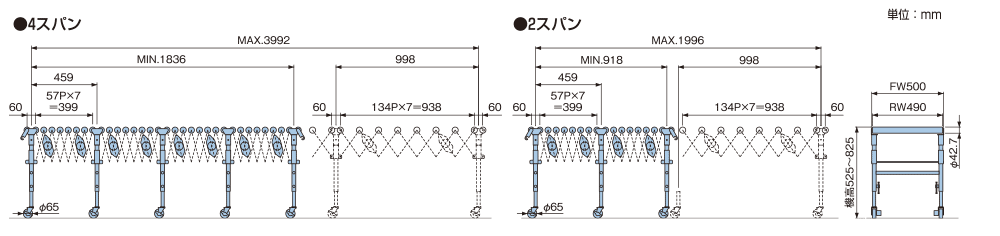

寸法図

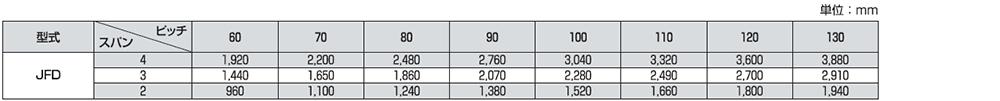

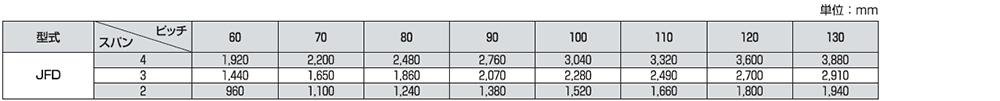

ピッチと機長の関係

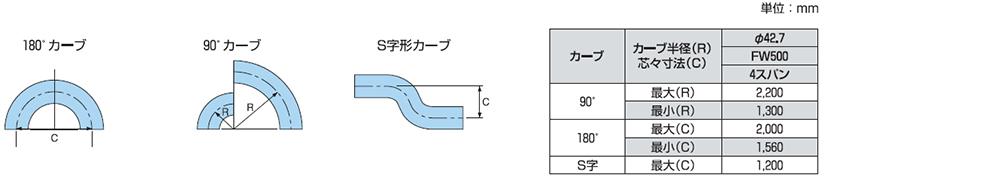

カーブ半径と芯々寸法


JFD
42
S
500
4
X
