仕様
| 機種 | QLB（ 30°袖単体ユニット） | |||
|---|---|---|---|---|
| RW呼称ローラ幅 （mm） | 305 | 390 | 490 | 620 |
| FWフレーム内幅 （mm） | 315 | 400 | 500 | 630 |
| W フレーム外幅 （mm） | 375 | 460 | 560 | 690 |
| ローラピッチ（mm） | 40 | |||
| フレーム（mm） | ［ 60×30×t2.3 | |||
| キャリヤローラ | φ31.8 溝付 | |||
| ベルト | ウレタン丸ベルト | |||
- 標準仕様以外のものも製作いたしますのでご相談ください。

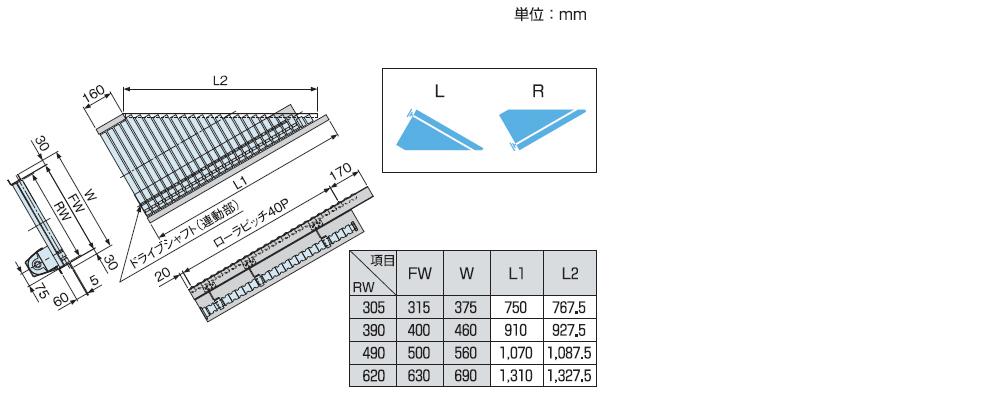

寸法図
