ベルトコンベヤ
WBH

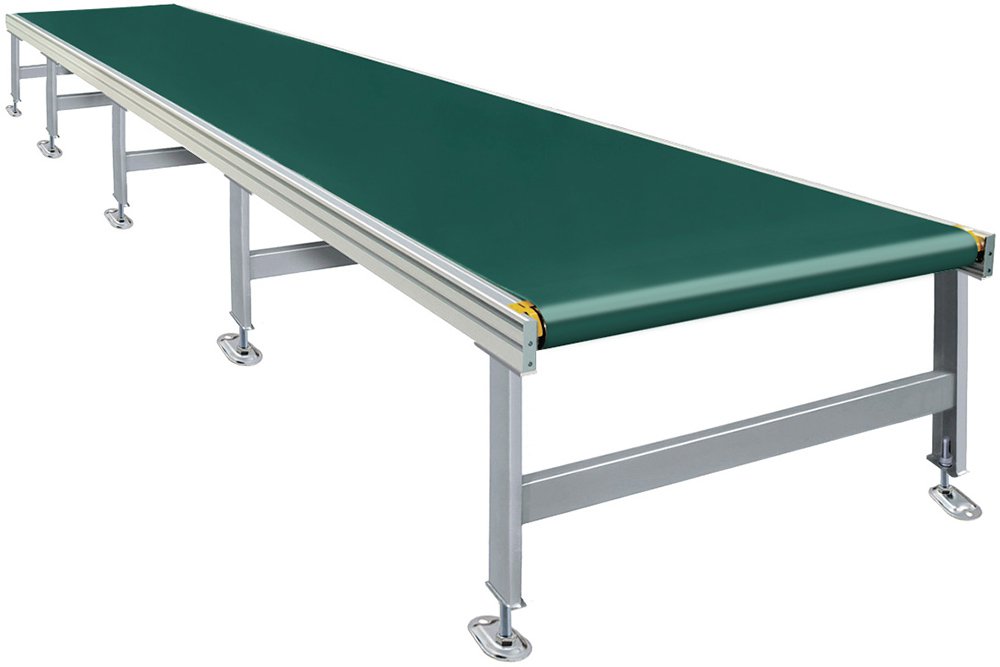

幅広ベルトコンベヤ スタンダードタイプ
ワイドなベルト幅で、用途もワイド。
最大1,450mmのベルト幅で、いろんな搬送物に対応します。
WEBカタログ
仕様
| 機種 | WBH（スタンダードタイプ） | |||||||
|---|---|---|---|---|---|---|---|---|
| 駆動方式 | センタドライブ | |||||||
| BW呼称ベルト幅（mm） | 850 | 950 | 1,050 | 1,150 | 1,250 | 1,350 | 1,450 | |
| FWフレーム内幅（mm） | 900 | 1,000 | 1,100 | 1,200 | 1,300 | 1,400 | 1,500 | |
| Wフレーム外幅（mm） | 960 | 1,060 | 1,160 | 1,260 | 1,360 | 1,460 | 1,560 | |
| L機長（mm） | MIN. | 2,150 | 2,400 | 2,650 | 2,900 | 3,150 | 3,400 | 3,650 |
| MAX. | 12,000 | |||||||
| 最低機高（mm） | 460 | |||||||
| フレーム（mm） | アルミ製（フレーム高さ）110 | |||||||
| ベルト | 樹脂製平ベルト（2プライ） | |||||||
| 速度（50/60Hz） ※1 | 15/18 20/24 24/30m/min | |||||||
| モータ出力 ※2 | 0.4kW 0.75kW 1.5kW（重荷重タイプに適用します） | |||||||
| 電源 | AC200V（三相） | |||||||
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- モータ出力0.75kW、1.5kWにはプレミアム効率（IE3）モータを採用しています。
- 標準仕様以外のものも製作いたしますのでご相談ください。

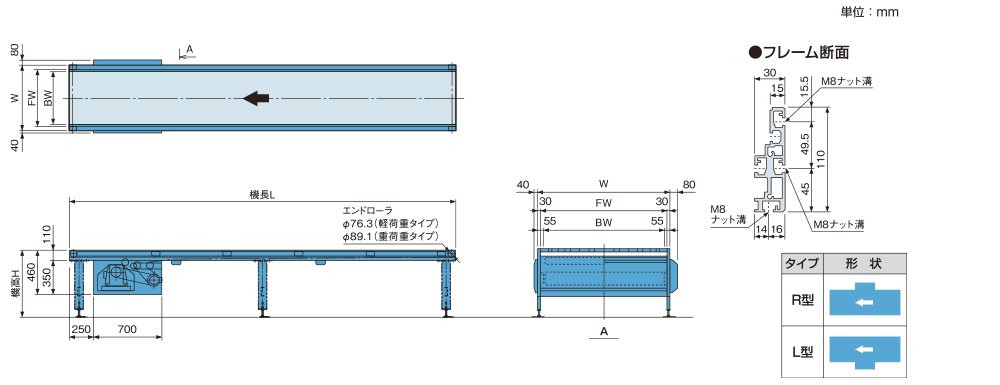

寸法図

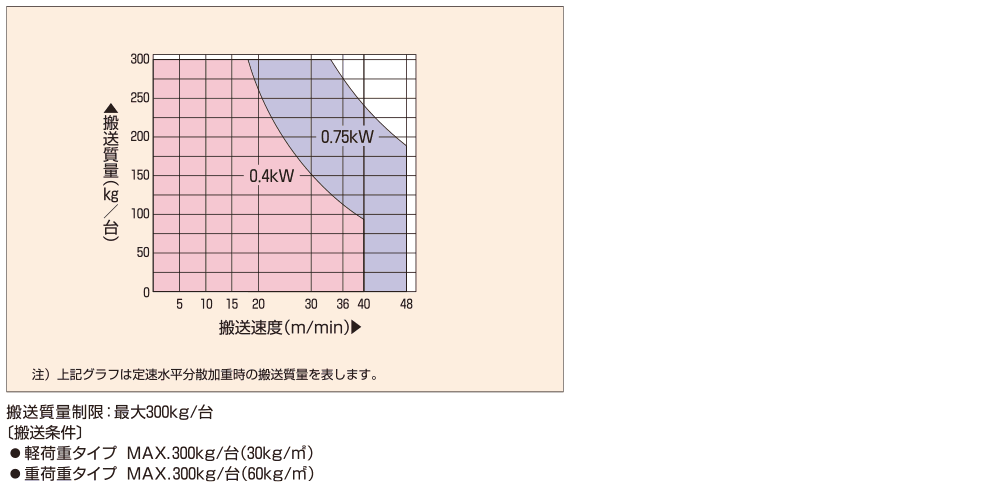

搬送物制限
技術資料
