ベルト駆動ローラコンベヤ

VVC・VVE・VVH(90゚カーブ)/VVCY・VVEY・VVHY(30゚ブランチ)

VVC・VVE・VVH(90゚カーブ)/VVCY・VVEY・VVHY(30゚ブランチ)

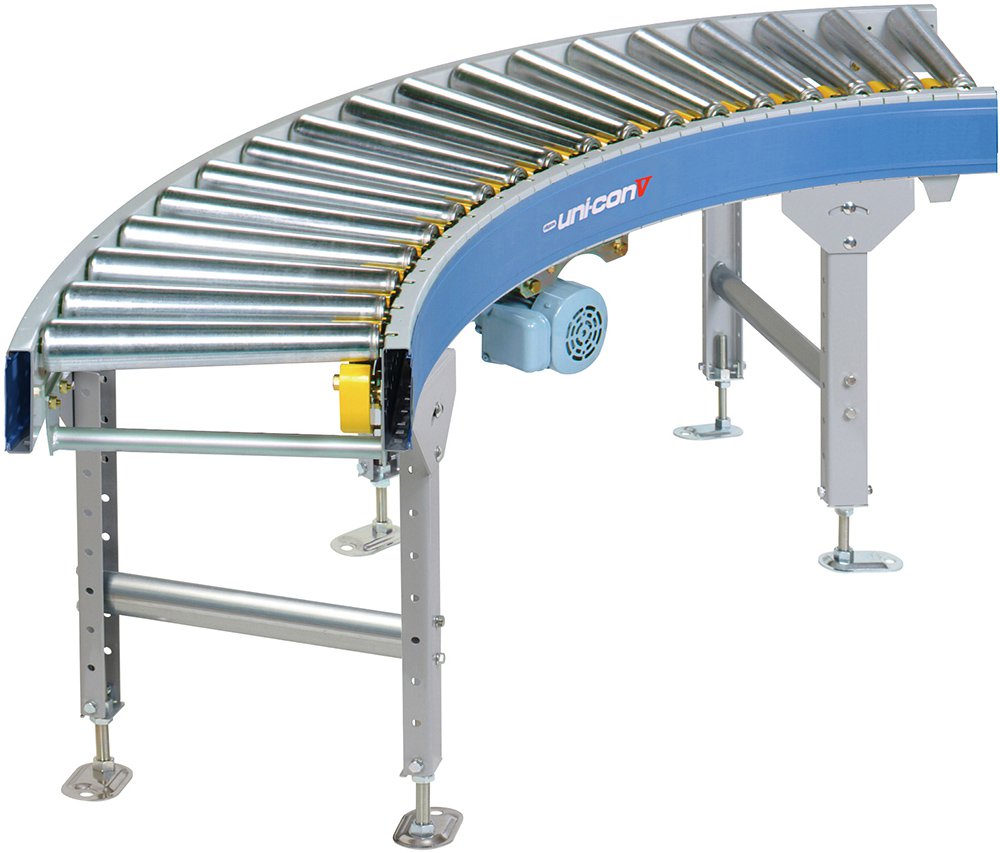

Vベルト駆動ローラコンベヤ

Vベルトを使ってローラを駆動するコンベヤです。カーブ半径R900とR500、R1200があります。

  • 搬送能力目安・70km/m
  • スチールフレーム高さ・130mm
  • ローラ径φ42.7
  • CADダウンロード

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VVC(R900・90°カーブ) VVCY(30°ブランチ)
VVE(R500・90°カーブ) VVEY(30°ブランチ)
VVH(R1200・90°カーブ) VVHY(30°ブランチ)
R内側半径 (mm) VVC・VVCY:900/VVE・VVEY:500 VVH・VVHY:1200
RW呼称ローラ幅(mm) 305 390 490 620 690 790 890 990
FWフレーム内幅(mm) 315 400 500 630 700 800 900 1,000
Wフレーム外幅(mm) 375 460 560 690 760 860 960 1,060
ローラピッチ VVC:100相当、75相当 / VVE:75相当 75相当
カーブ角度 VVC、VVE、VVH:90°、90°+直線/VVCY、VVEY、VVHY:30°ブランチ
最低機高(mm) 320
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ カーブ部(テーパローラ):内側径φ42.7/直線部(ストレートローラ):φ48.6
ベルト Vベルト
速度(50/60Hz) ※1 15/18 20/24 30/36 m/min
モータ出力 0.2kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

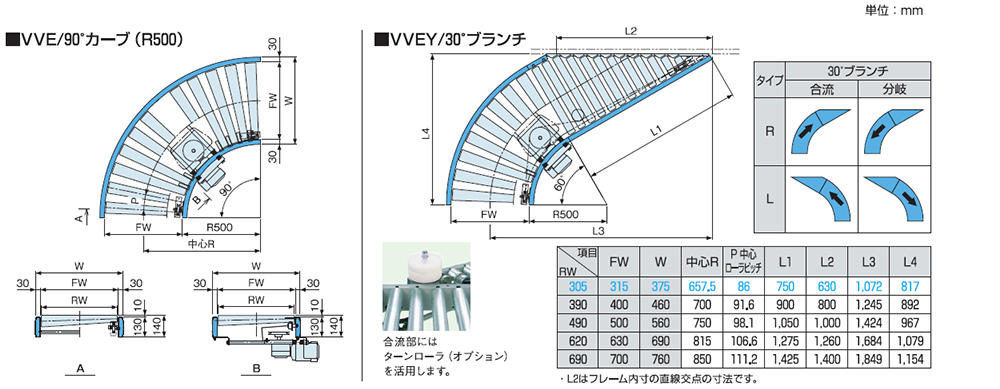

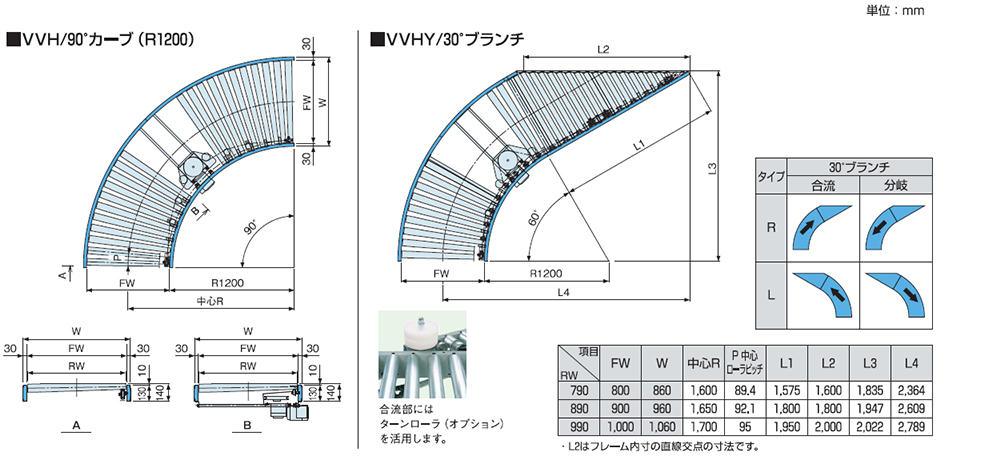

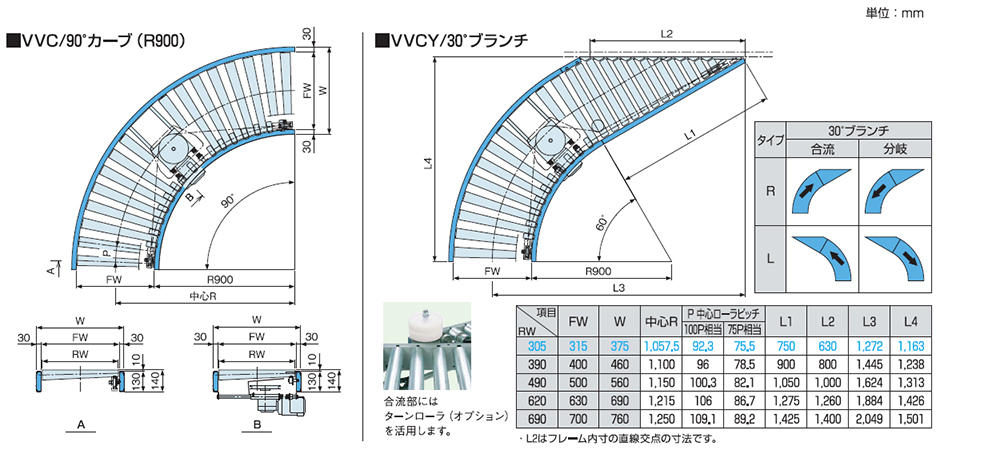

寸法図

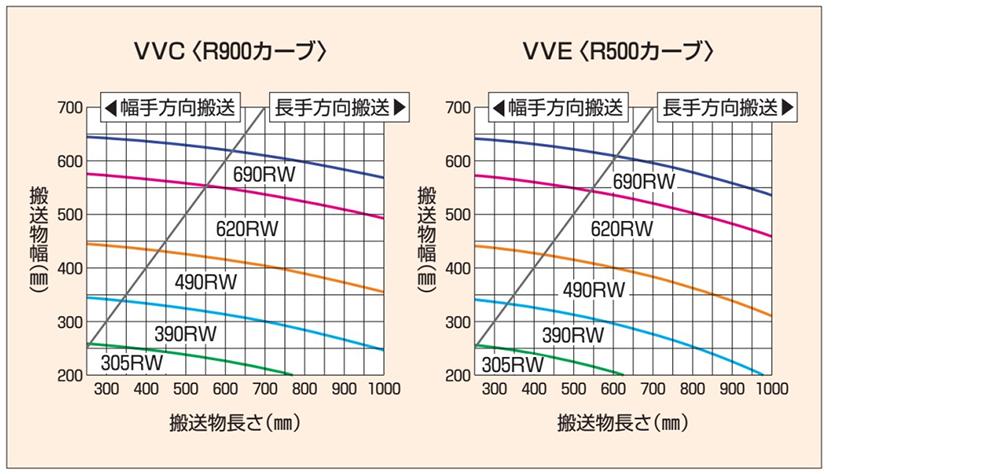

搬送制限の目安

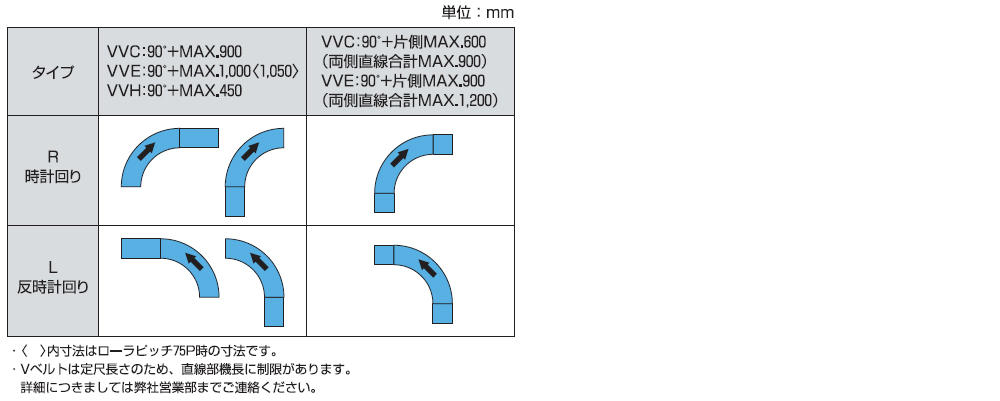

VVC、VVE、VVH(カーブ+直線)直線部最大機長

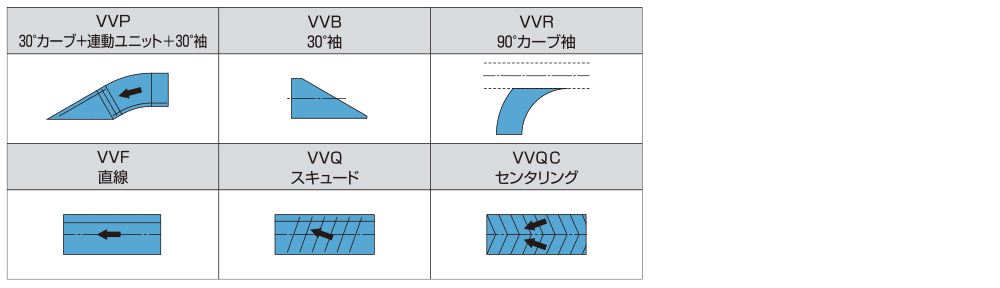

その他 Vベルト駆動コンベヤ

詳細は弊社営業部までお問い合わせください。

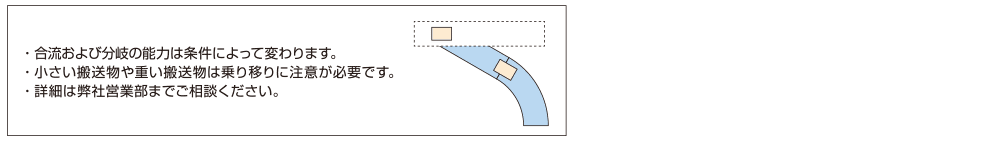

合流・分岐について
