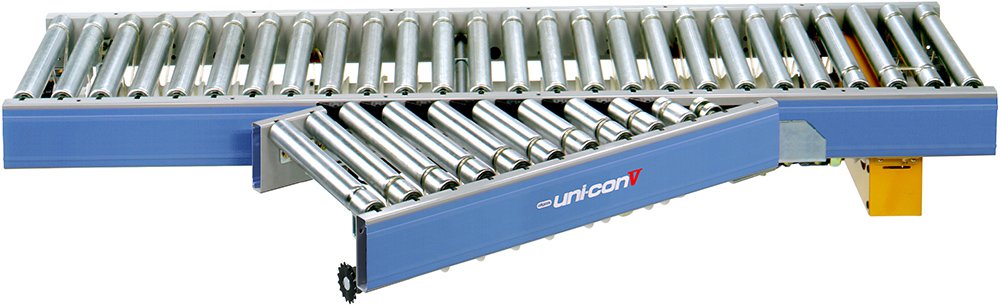

ユニコンⅤVLY（30ﾟブランチユニット）
ラインドライブコンベヤ
ラインドライブコンベヤの合流ユニットです。
各種アイコンについて
仕様
※色文字 は準標準です。
| 機種 | VLY（30°ブランチユニット） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 305 | 390 | 490 | 620 | 690 | |||||
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 | 700 | |||||
| Wフレーム外幅（mm） | 375 | 460 | 560 | 690 | 760 | |||||
| ローラピッチ（mm） | 75 | |||||||||
| L機長（mm） | 1,950 | |||||||||
| 最低機高（mm） | 300 | |||||||||
| フレーム（mm） |  130×30×11.5×t2.3 |
|||||||||
| キャリヤローラ | φ48.6 溝付 | |||||||||
| ベルト | ウレタン丸ベルト | |||||||||
- 標準仕様以外のものも製作いたしますのでご相談ください。

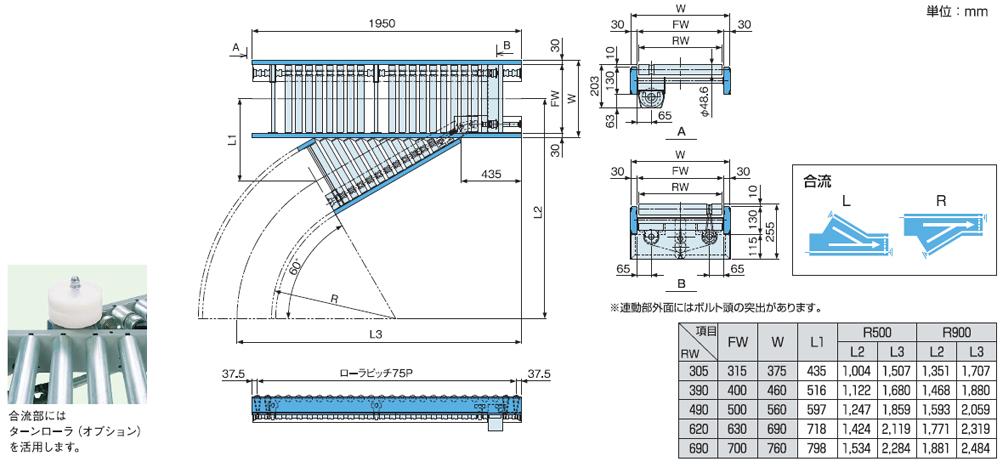

寸法図

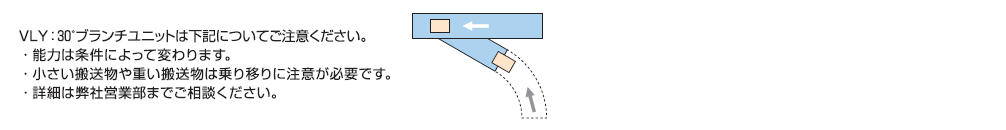

VLYの合流について
