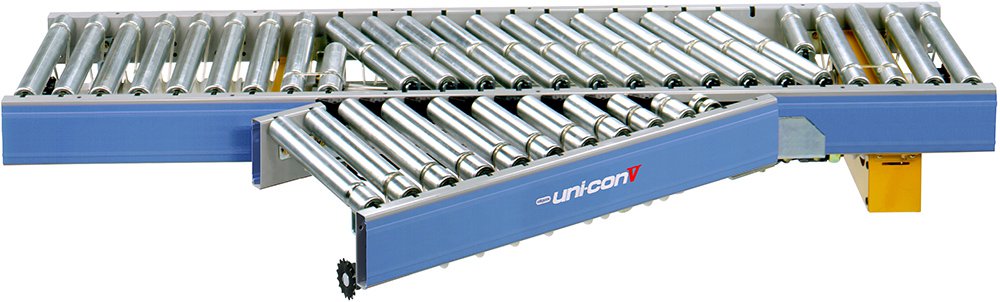

ユニコンⅤVLR（30ﾟローラダイバータ）
ラインドライブコンベヤ
ラインドライブコンベヤの分岐ユニットです。エアシリンダーにてローラ方向を切り替えます。
各種アイコンについて
仕様
| 機種 | VLR（30°ローラダイバータ） | |||
|---|---|---|---|---|
| RW呼称ローラ幅（mm） | 390 | 490 | 620 | 690 |
| FWフレーム内幅（mm） | 400 | 500 | 630 | 700 |
| Wフレーム外幅（mm） | 460 | 560 | 690 | 760 |
| ローラピッチ（mm） | 75 | |||
| L機長（mm） | 1,950 | |||
| 最低機高（mm） | 300 | |||
| フレーム（mm） |  130×30×11.5×t2.3 |
|||
| キャリヤローラ | φ48.6 溝付 | |||
| ベルト | ウレタン丸ベルト | |||
- 305RWは適用しません。
- 標準仕様以外のものも製作いたしますのでご相談ください。

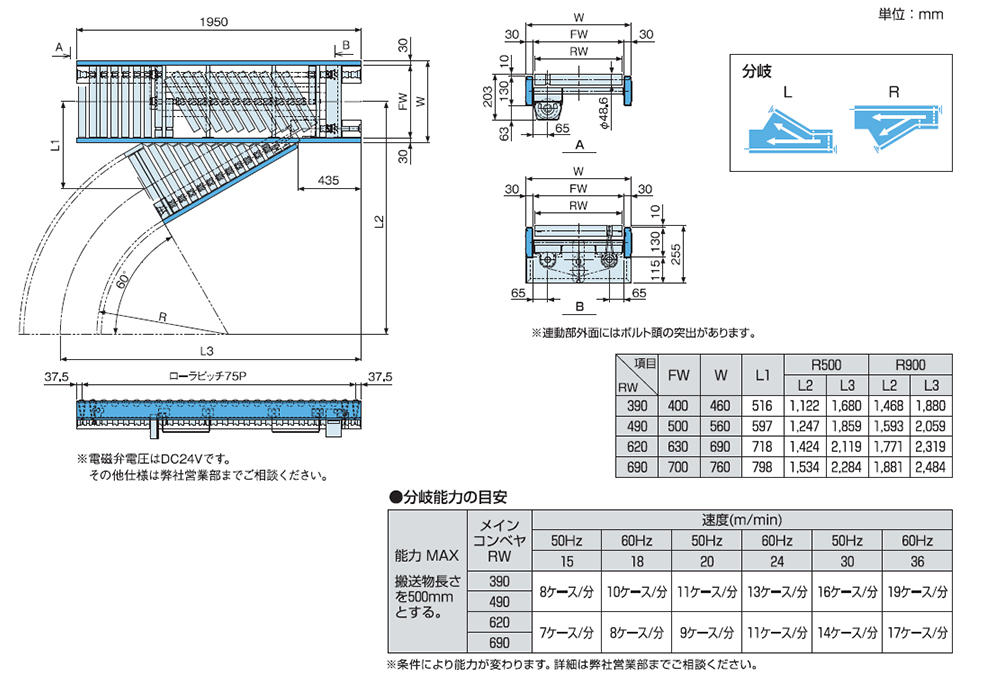

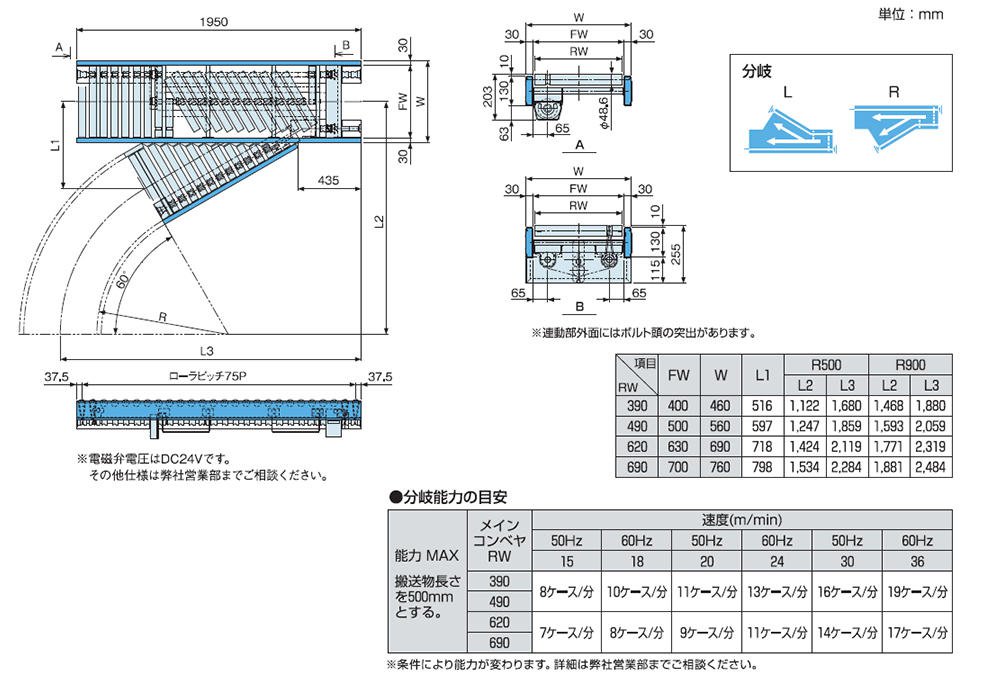

寸法図
