ベルト駆動ローラコンベヤ

VDR(長機長タイプ)

VDR(長機長タイプ)

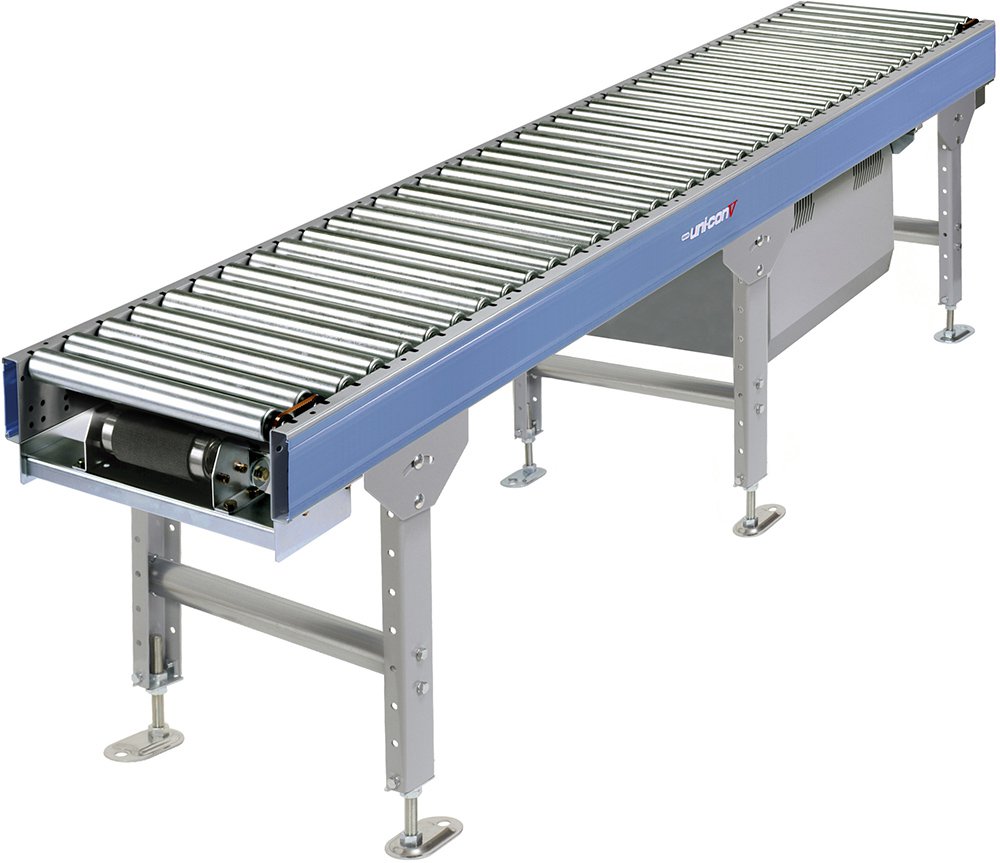

ベルト駆動ローラコンベヤ

150mm幅の平ベルトを使ってローラを駆動する長機長にも対応できるコンベヤです。

  • 搬送能力目安・70km/m
  • ローラ径φ48.6
  • CADダウンロード
  • スチールフレーム高さ・130mm

各種アイコンについて

仕様

※色文字 は準標準です。

機種 VDR(ベルト駆動ローラコンベヤ 長機長タイプ)
RW呼称ローラ幅(mm) 390 490 620 690 790 890 990
FWフレーム内幅(mm) 400 500 630 700 800 900 1,000
Wフレーム外幅(mm) 460 560 690 760 860 960 1,060
ローラピッチ(mm) 100、75
L機長(mm) 3,000<L≦18,000
最低機高(mm) 510
フレーム(mm) 130×30×11.5×t2.3
キャリヤローラ φ48.6
ベルト 150mm幅平ベルト
速度(50/60Hz) ※1 0.4kW・0.75kW:15/18 20/24 30/36 m/min / 1.5kW:30/36 m/min
モータ出力 ※2 0.4kW 0.75kW 1.5kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  2. モータ出力0.75kW、1.5kWにはプレミアム効率(IE3)モータを採用しています。
  • 標準仕様以外のものも製作いたしますのでご相談ください。

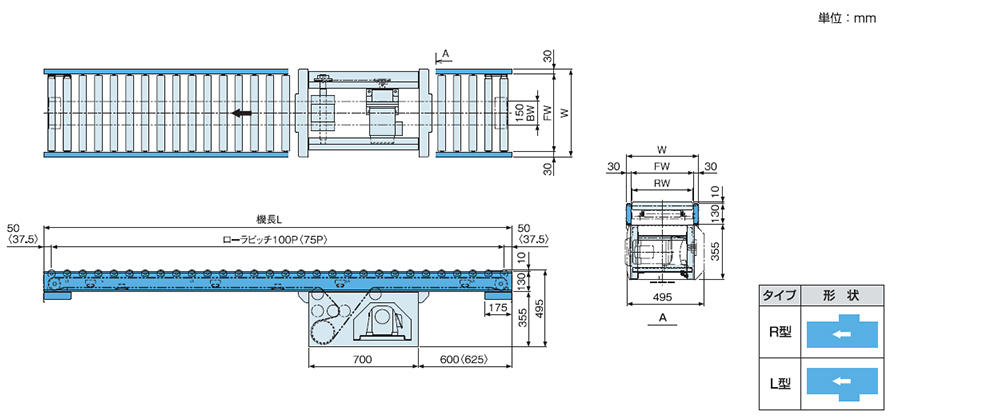

寸法図


  • 1.〈 〉内寸法はローラピッチ75P時の寸法です。
    2.モータ出力1.5kW時は駆動部からモータ部が突出します。
