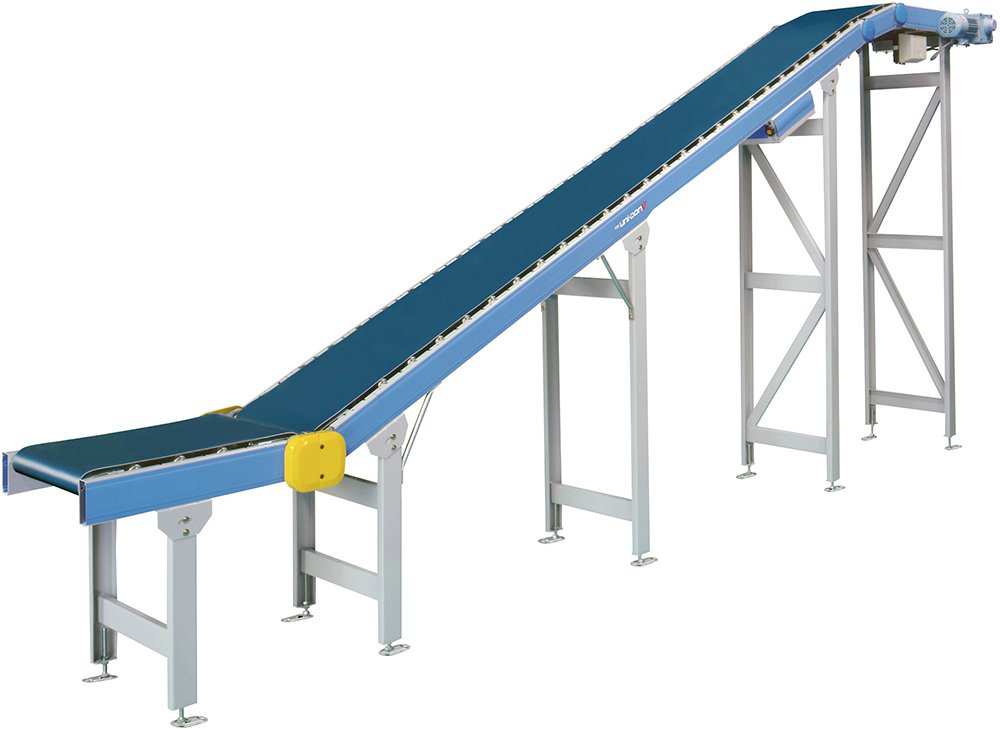

ベルトコンベヤ

※色文字 は準標準です。

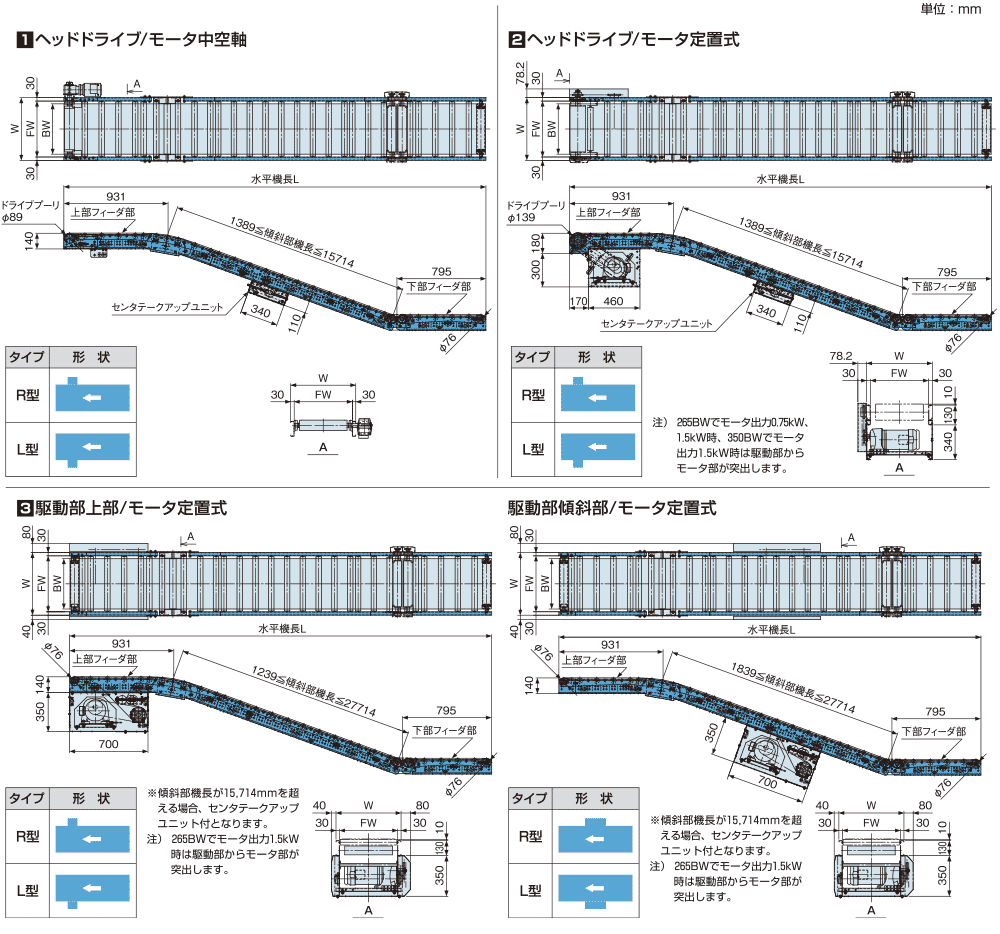

機種	VBK（ヘッドドライブ モータ中空軸）
BW呼称ベルト幅 （mm）	265	350	450	580	650	750	850	950
FWフレーム内幅 （mm）	315	400	500	630	700	800	900	1,000
Wフレーム外幅 （mm）	375	460	560	690	760	860	960	1,060
キャリヤローラピッチ （mm）	150
機長（mm）	センタテークアップ付：3,550〜17,650（上部フィーダ部＋傾斜部＋下部フィーダ部）
最低機高（mm）	250
フレーム（mm）	130×30×11.5×t2.3
ベルト ※1	傾斜部　タテ溝樹脂製ベルト（2プライ） ベルト接続は特殊レーシング
速度（50/60Hz） ※2	15/18　20/24　30/36 m/min
モータ出力 ※3	ブレーキ付：0.2kW　0.4kW　0.75kW
電源	AC200V（三相）

1. 条件によりエンドレス仕様になります。
2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
3. モータ出力0.75kW、1.5kWにはプレミアム効率（IE3）モータを採用しています。

• 正逆運転仕様の場合は、傾斜部センタドライブ モータ定置式を選定してください。
  なお、正逆運転仕様には蛇行調整ユニット（オプション）を推奨いたします。
  詳細は弊社営業部までお問い合せください。
• 標準仕様以外のものも製作いたしますのでご相談ください。
• 傾斜角度20ﾟ以上でご使用の場合はご相談ください。

※色文字 は準標準です。

機種	VBK（上部ヘッドドライブ モータ定置式）
BW呼称ベルト幅 （mm）	265	350	450	580	650	750	850	950
FWフレーム内幅 （mm）	315	400	500	630	700	800	900	1,000
Wフレーム外幅 （mm）	375	460	560	690	760	860	960	1,060
キャリヤローラピッチ （mm）	150
機長（mm）	センタテークアップ付：3,550〜17,650（上部フィーダ部＋傾斜部＋下部フィーダ部）
最低機高（mm）	500
フレーム（mm）	130×30×11.5×t2.3
ベルト ※1	傾斜部　タテ溝樹脂製ベルト（2プライ）　ベルト接続は特殊レーシング
速度（50/60Hz） ※2	15/18　20/24　30/36 m/min
モータ出力 ※3	ブレーキ付：0.4kW　0.75kW　1.5kW
電源	AC200V（三相）

1. 条件によりエンドレス仕様になります。
2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
3. モータ出力0.75kW、1.5kWにはプレミアム効率（IE3）モータを採用しています。

• 正逆運転仕様の場合は、傾斜部センタドライブ モータ定置式を選定してください。
  なお、正逆運転仕様には蛇行調整ユニット（オプション）を推奨いたします。
  詳細は弊社営業部までお問い合せください。
• 標準仕様以外のものも製作いたしますのでご相談ください。
• 傾斜角度20ﾟ以上でご使用の場合はご相談ください。

※色文字 は準標準です。

機種	VBK（上部センタドライブ モータ定置式）
BW呼称ベルト幅 （mm）	265	350	450	580	650	750	850	950
FWフレーム内幅 （mm）	315	400	500	630	700	800	900	1,000
Wフレーム外幅 （mm）	375	460	560	690	760	860	960	1,060
キャリヤローラピッチ （mm）	150
機長（mm）	センタテークアップなし：3,400〜17,500（上部フィーダ部＋傾斜部＋下部フィーダ部） センタテークアップ付：17,500〜29,500（上部フィーダ部＋傾斜部＋下部フィーダ部）
最低機高（mm）	500
フレーム（mm）	130×30×11.5×t2.3
ベルト ※1	傾斜部　タテ溝樹脂製ベルト（2プライ）　ベルト接続は特殊レーシング
速度（50/60Hz） ※2	15/18　20/24　30/36 m/min
モータ出力 ※3	ブレーキ付：0.4kW　0.75kW　1.5kW
電源	AC200V（三相）

1. 条件によりエンドレス仕様になります。
2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
3. モータ出力0.75kW、1.5kWにはプレミアム効率（IE3）モータを採用しています。

• 正逆運転仕様の場合は、傾斜部センタドライブ モータ定置式を選定してください。
  なお、正逆運転仕様には蛇行調整ユニット（オプション）を推奨いたします。
  詳細は弊社営業部までお問い合せください。
• 標準仕様以外のものも製作いたしますのでご相談ください。
• 傾斜角度20ﾟ以上でご使用の場合はご相談ください。

※色文字 は準標準です。

機種	VBK（傾斜部センタドライブ モータ定置式）
BW呼称ベルト幅 （mm）	265	350	450	580	650	750	850	950
FWフレーム内幅 （mm）	315	400	500	630	700	800	900	1,000
Wフレーム外幅 （mm）	375	460	560	690	760	860	960	1,060
キャリヤローラピッチ （mm）	150
機長（mm）	センタテークアップなし：3,700〜17,500（上部フィーダ部＋傾斜部＋下部フィーダ部） センタテークアップ付：17,500〜29,500（上部フィーダ部＋傾斜部＋下部フィーダ部）
最低機高（mm）	500
フレーム（mm）	130×30×11.5×t2.3
ベルト ※1	傾斜部　タテ溝樹脂製ベルト（2プライ）　ベルト接続は特殊レーシング
速度（50/60Hz） ※2	15/18　20/24　30/36 m/min
モータ出力 ※3	ブレーキ付：0.4kW　0.75kW　1.5kW
電源	AC200V（三相）

1. 条件によりエンドレス仕様になります。
2. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
3. モータ出力0.75kW、1.5kWにはプレミアム効率（IE3）モータを採用しています。

• 正逆運転仕様の場合は、傾斜部センタドライブ モータ定置式を選定してください。
  なお、正逆運転仕様には蛇行調整ユニット（オプション）を推奨いたします。
  詳細は弊社営業部までお問い合せください。
• 標準仕様以外のものも製作いたしますのでご相談ください。
• 傾斜角度20ﾟ以上でご使用の場合はご相談ください。
