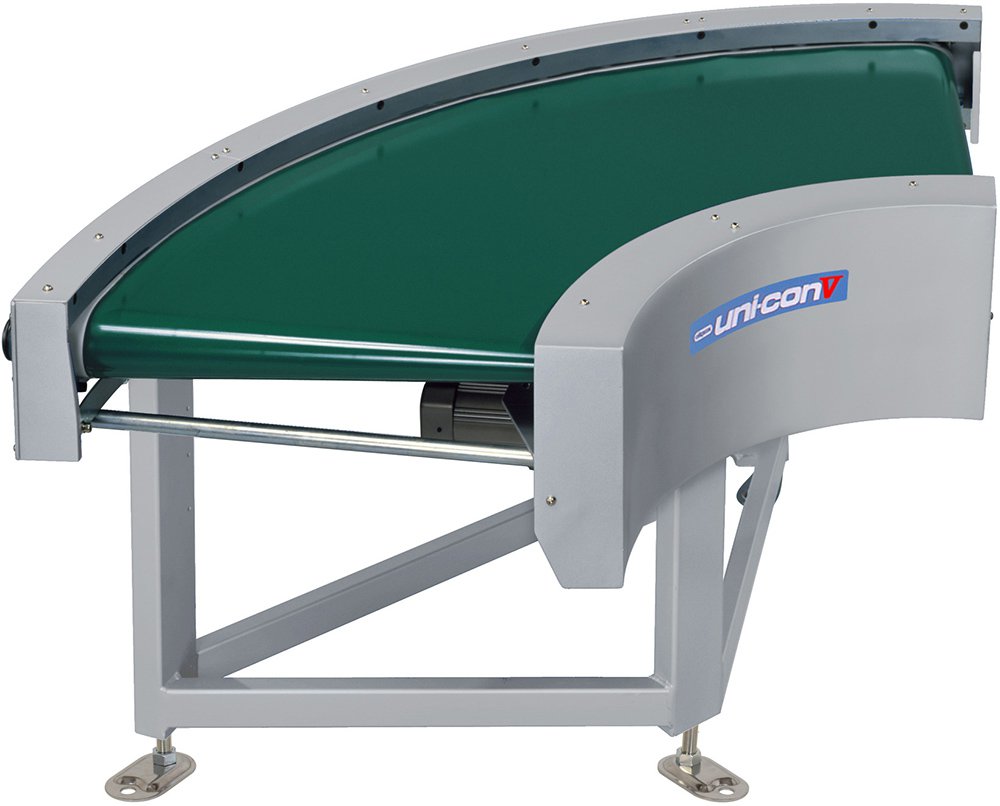

ベルトコンベヤ
仕様
※色文字 は準標準です。
| 機種 | UCB（カーブベルトコンベヤ） | |||||
|---|---|---|---|---|---|---|
| BW有効ベルト幅（mm） | 400 | 500 | 600 | 800 | 1,000 | |
| カーブ角度 | 90° | |||||
| 最低機高（mm） | 500 | |||||
| ベルト | 樹脂製ベルト（緑、 白、黒 ） ベルト接続はエンドレス仕様 | |||||
| キャリヤ受方式 | キャリヤプレート（キャリヤローラ6本組込み） | |||||
| 速度（50/60HZ） ※1 | 定速 | 5/6 10/12 15/18 20/24 30/36m/min | ||||
| 変速 | 1.6〜5/2〜6 3〜10/4〜12 5〜15/6〜18 7〜20/8〜24 10〜30/12〜36 m/min | |||||
| 塗装色 | オークラホワイト | |||||
| モータ出力 | 90W×2 200W×2 | |||||
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） | |||||
- 上記速度はベルト内周速度です。
上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- 外周カバー、乗り移りローラはオプションです。
- 標準仕様以外のものも製作いたしますのでご相談ください。

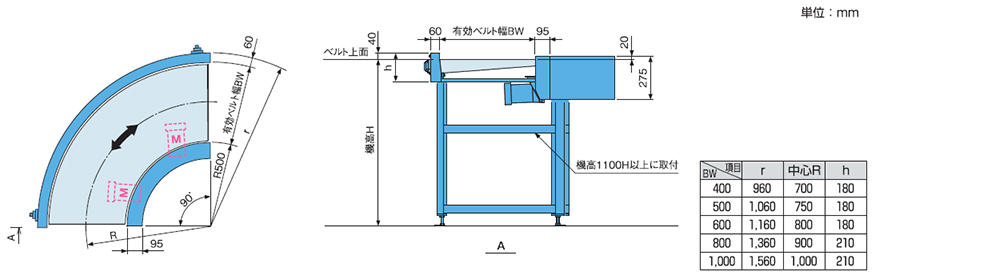

寸法図

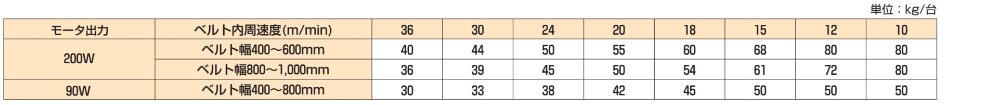

搬送能力の目安

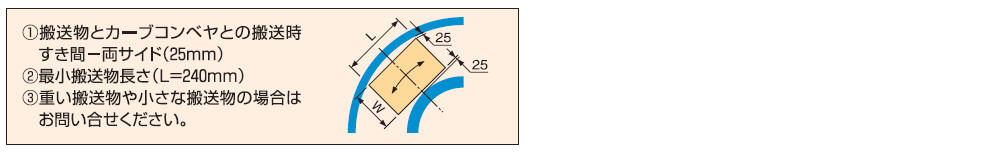

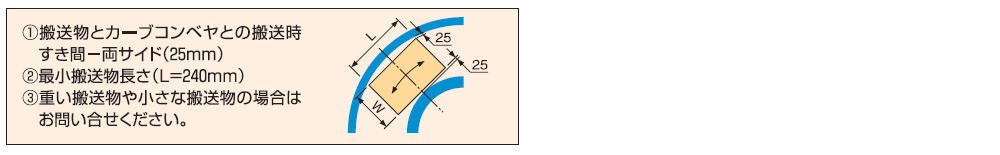

搬送物制限

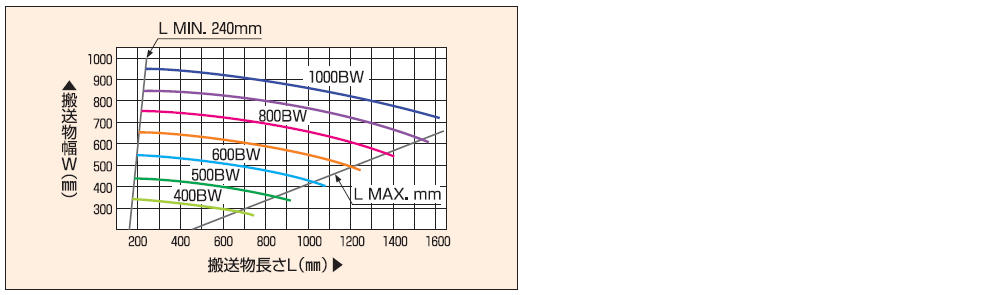

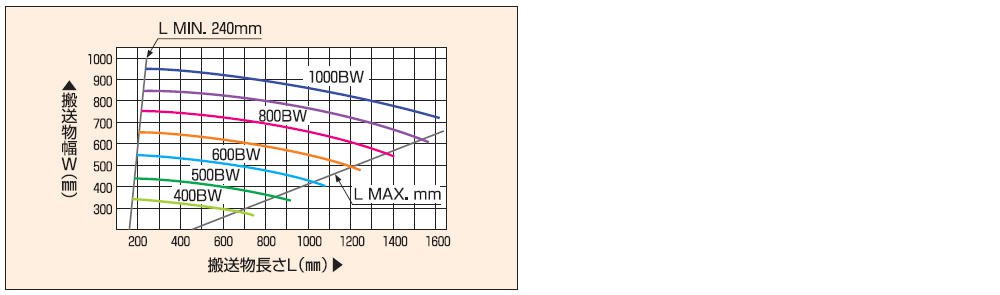

搬送物の外形寸法による制限
技術資料
