パレットコンベヤYTC

アルミチェーン転換機

パレットコンベヤ / YTC
    パレットコンベヤ / YTC
    WEBカタログ

    仕様

    型式 YTC50(空パレット用) YTC60(空パレット用) YTC80(実パレット用)
    チェーン #50 フラットチェーン #60 フラットチェーン #80 フラットチェーン
    C チェーン芯(mm) 750〜1,400 800〜1,200 ※1
    W 機幅(mm) (C チェーン芯)+52 (C チェーン芯)+56
    L 機長(mm) 取付条件により異なる
    H 機高(mm) 250~1,000 565~1,000
    速度(m/min) 5/7/9/11/14/18/22/28/36
    昇降方式 エアー方式 モータ駆動方式(0.4kW) ※1
    モータ出力 2モータ仕様 90W×2 0.2kW×2 0.4kW×2 0.75kW×2
    1モータ仕様 0.1kW 0.2kW 0.4kW 0.75kW 1.5kW
    電源 AC200V(三相)
    1. 仕様については弊社営業部までご連絡ください。
    • モータ出力0.75kW、1.5kWにはプレミアム効率(IE3)モータを採用しています。
    • 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。

    チェーン転換機の注意ポイント

    • 重量物パレット及びパレットサイズが複数ある場合、チェーンを3条にするか、中間フリーローラの取付けをおすすめします。
    • 高速搬送をする場合は、荷崩れ防止の為インバータの取付けをおすすめします。
    • パレットの材質及び底面の形状が特殊な場合は、仕様に影響を与えることがありますので弊社営業部までご相談ください。
    • 制御ボックス(オプション)にはマグネットスイッチ、サーマル、インバータを取付けることができます。

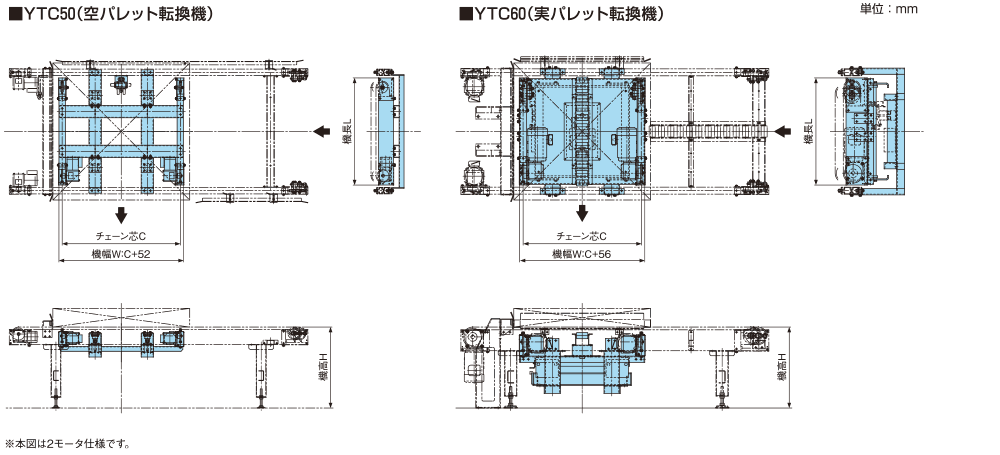

    寸法図
