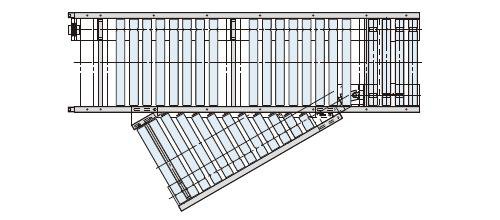

クールコンベヤII(ラインドライブコンベヤ)CLY(30゚ブランチユニット)

ラインドライブコンベヤ

ラインドライブローラコンベヤの合流ユニットです。

クールコンベヤII(ラインドライブコンベヤ) / CLY
各種アイコンについて
クールコンベヤII(ラインドライブコンベヤ) / CLY

仕様

機種 CLY(30°ブランチユニット)
RW呼称ローラ幅(mm) 305 390 490 620 690
FWフレーム内幅(mm) 315 400 500 630 700
W フレーム外幅(mm) 375 460 560 690 760
ローラピッチ(mm) 75
L機長(mm) 1,950
最低機高(mm) 300
フレーム(mm) [ 110×30×t2 ステンレス製 表面#400仕上げ
キャリヤローラ φ48.6 溝付  ステンレス製  表面#400仕上げ
ベルト ウレタン丸ベルト
  • 標準仕様以外のものも製作いたしますのでご相談ください。

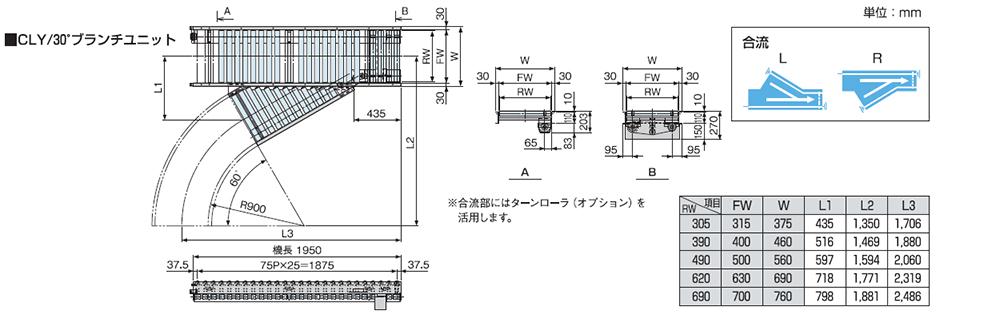

寸法図

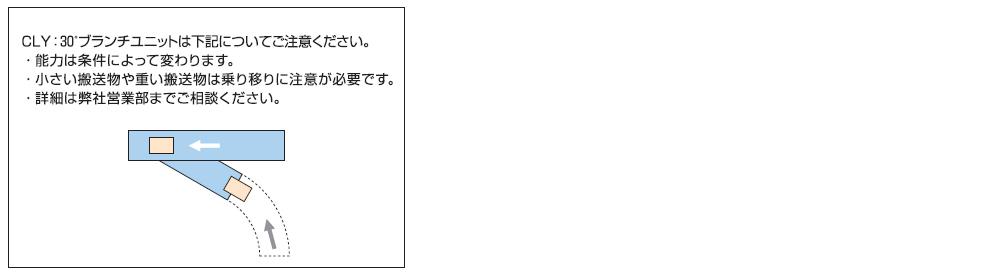

CLYの合流について
