チェーン駆動ローラコンベヤ
仕様
※色文字 は準標準です。
| 機種 | CCS | ||||
|---|---|---|---|---|---|
| 駆動方式 | 強制駆動 | ||||
| RW呼称ローラ幅（mm） ※1 | 305 | 390 | 490 | 620 | 690 |
| RW1有効ローラ幅（mm） | 274 | 359 | 459 | 589 | 659 |
| FWフレーム内幅（mm） | 315 | 400 | 500 | 630 | 700 |
| W フレーム外幅（mm） | 375 | 460 | 560 | 690 | 760 |
| ローラピッチ（mm） | 100、75 | ||||
| L機長（mm） | 100P：900≦L≦9,600 ／ 75P：900≦L≦9,600 | ||||
| 最低機高（mm） | 400 | ||||
| フレーム（mm） | ［ 110×30×t2 ステンレス製 表面#400仕上げ | ||||
| キャリヤローラ | φ48.6 ステンレス製 表面#400仕上げ 樹脂製スプロケット付(#40×8T) ステンレス製スプロケット付（#40×8T） | ||||
| チェーン | #40 ローラチェーン（防錆処理） | ||||
| 速度（50/60Hz） ※2 | 0.2kW・0.4kW：15/18 20/24 30/36 m/min ／ 0.75kW：30/36 m/min | ||||
| モータ出力 ※3 | 0.2kW 0.4kW 0.75kW | ||||
| 電源 | AC200V（三相） | ||||
- 305RW仕様時はモータ出力0.75kWは適用できません。
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- モータ出力0.75kWにはプレミアム効率（IE3）モータを採用しています。
- オプションで防水モータ（IP65）もご用意しています。詳細につきましてはご相談ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

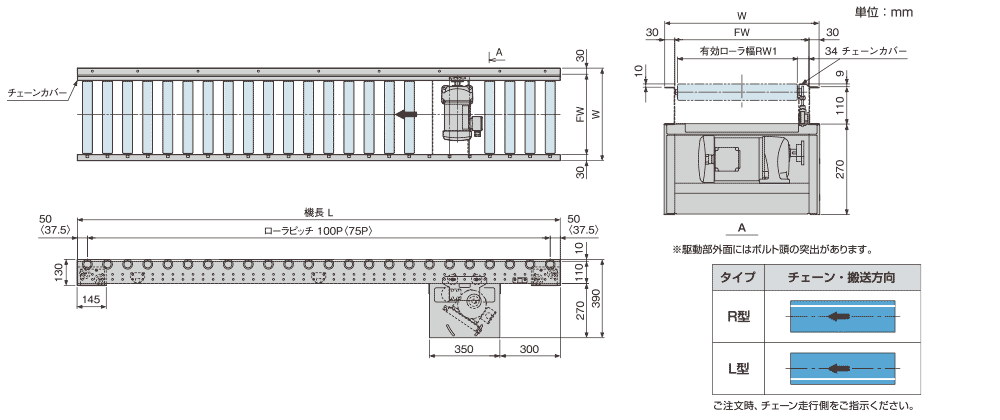

寸法図
- 1.〈 〉内寸法はローラピッチ75P時の寸法です。
2.チェーンカバーがありますので、有効ローラ幅にご注意ください。
