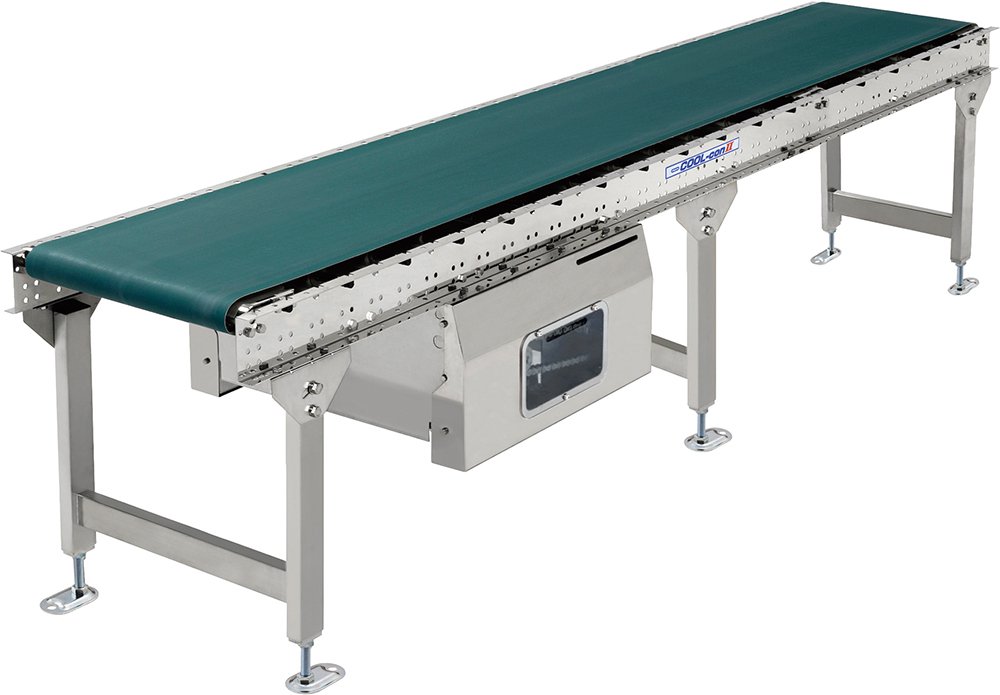

ベルトコンベヤ
仕様（ヘッドドライブ モータ横出し式）
| 機種 | CBL | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 駆動方式 | ヘッドドライブ | |||||||||
| BW呼称ベルト幅（mm） | 265 | 350 | 450 | 580 | 650 | |||||
| FWフレーム内幅 （mm） | 315 | 400 | 500 | 630 | 700 | |||||
| W フレーム外幅 （mm） | 375 | 460 | 560 | 690 | 760 | |||||
| キャリヤローラピッチ（mm） | 150 | |||||||||
| L機長（mm） | 1,475≦L≦9,500 | |||||||||
| 最低機高（mm） | 300 | |||||||||
| フレーム（mm） | ［ 110×30×t2 ステンレス製 表面#400仕上げ | |||||||||
| ベルト | 樹脂製ベルト（2プライ） ベルト接続はエンドレス加工 | |||||||||
| 速度（50/60Hz） ※1 | 15/18 20/24 30/36 m/min | |||||||||
| モータ出力 ※2 | 0.2kW 0.4kW 0.75kW | |||||||||
| 電源 | AC200V（三相） | |||||||||
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- モータ出力0.75kWにはプレミアム効率（IE3）モータを採用しています。
- オプションで防水モータ（IP65）もご用意しています。詳細につきましてはご相談ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。
仕様（センタドライブ モータ定置式）
| 機種 | CBL | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 駆動方式 | センタドライブ | |||||||||
| BW呼称ベルト幅（mm） | 265 | 350 | 450 | 580 | 650 | |||||
| FWフレーム内幅 （mm） | 315 | 400 | 500 | 630 | 700 | |||||
| W フレーム外幅 （mm） | 375 | 460 | 560 | 690 | 760 | |||||
| キャリヤローラピッチ（mm） | 150 | |||||||||
| L機長（mm） | 1,200≦L≦18,300 | |||||||||
| 最低機高（mm） | 450 | |||||||||
| フレーム（mm） | ［ 110×30×t2 ステンレス製 表面#400仕上げ | |||||||||
| ベルト | 樹脂製ベルト（2プライ） ベルト接続はエンドレス加工 | |||||||||
| 速度（50/60Hz） | 15/18 20/24 30/36 m/min | |||||||||
| モータ出力 | 0.4kW 0.75kW | |||||||||
| 電源 | AC200V（三相） | |||||||||
- 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
- モータ出力0.75kWにはプレミアム効率（IE3）モータを採用しています。
- オプションで防水モータ（IP65）もご用意しています。詳細につきましてはご相談ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。

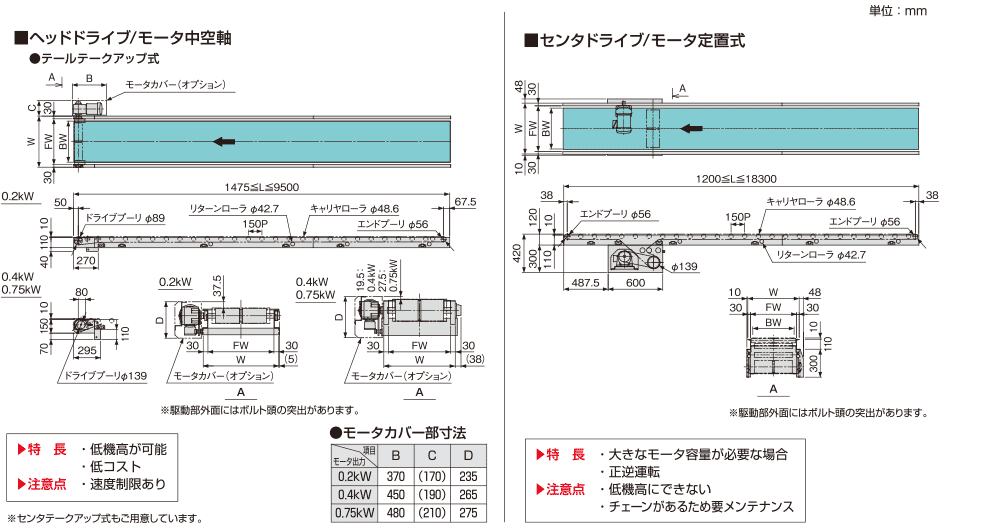

寸法図
