ベルトコンベヤ

CBK

CBK

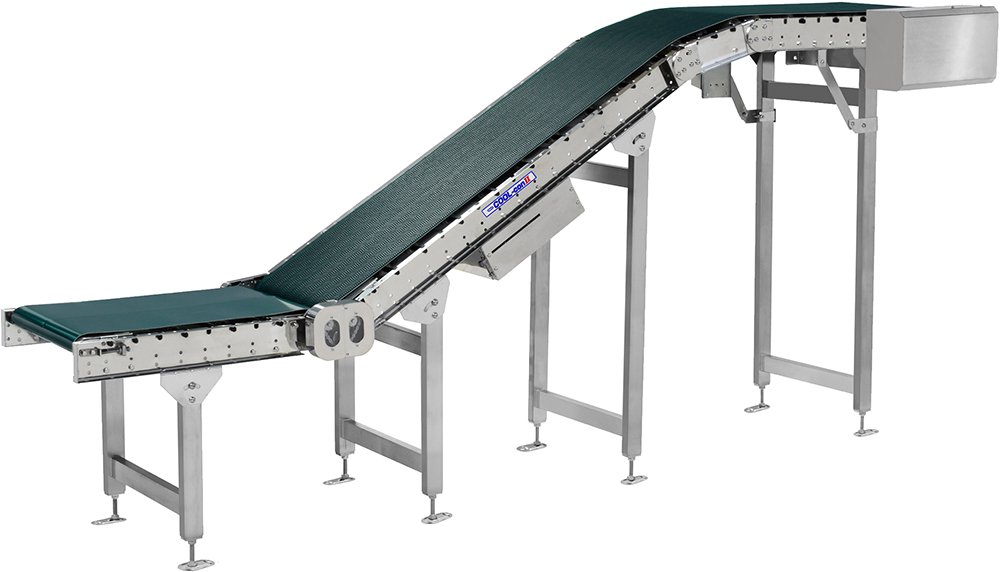

傾斜ベルトコンベヤ

上下搬送には、搬送能力の大きい傾斜コンベヤが最適です。

  • 搬送能力の目安・50kg/m
  • SUSフレーム高さ・110mm
  • CADダウンロード

各種アイコンについて

仕様

機種 CBK
BW呼称ベルト幅(mm) 265 350 450 580 650
FWフレーム内幅(mm) 315 400 500 630 700
W フレーム外幅(mm) 375 460 560 690 760
キャリヤローラピッチ(mm) 150
機長(mm) 3,275〜19,175(上部フィーダ部+傾斜部+下部フィーダ部)
最低機高(mm) 300
フレーム(mm) [ 110×30×t2 ステンレス製 表面#400仕上げ
ベルト 傾斜部:ラフトップベルト(2プライ) 下部フィーダ部:樹脂製ベルト(2プライ)
ベルト接続はエンドレス加工
速度(50/60Hz) ※1 15/18 20/24 30/36 m/min
モータ出力 ※2 ブレーキ付:0.4kW 0.75kW
電源 AC200V(三相)
  1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。
  2. モータ出力0.75kWにはプレミアム効率(IE3)モータを採用しています。
  • オプションで防水モータ(IP65)もご用意しています。詳細につきましてはご相談ください。
  • 標準仕様以外のものも製作いたしますのでご相談ください。
  • 傾斜角度17°以上でご使用の場合はご相談ください。

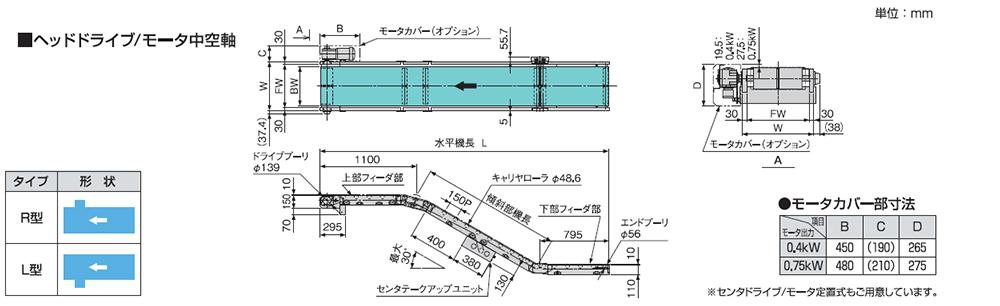

寸法図

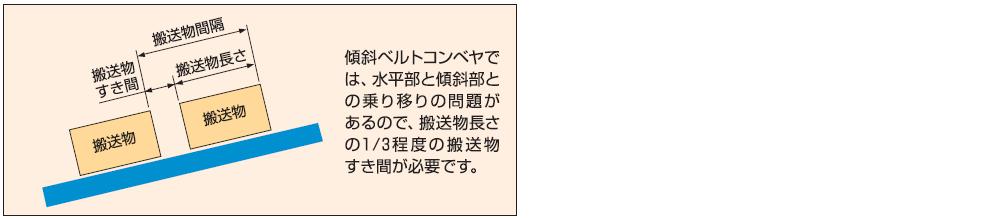

搬送物の間隔

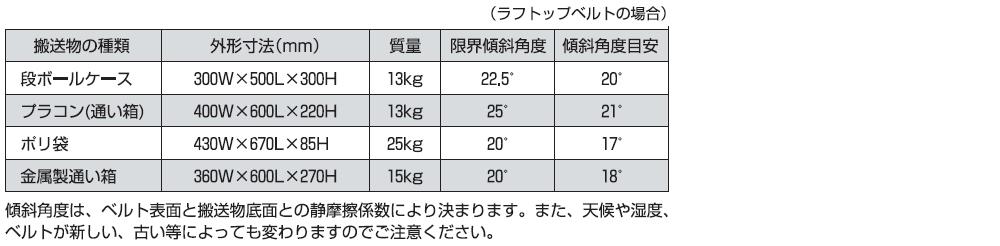

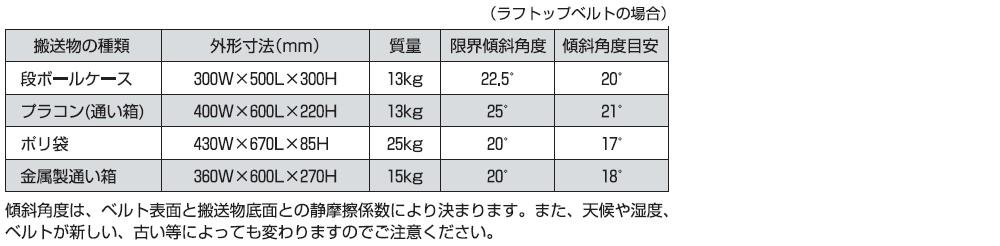

搬送物の種類と傾斜角度の目安
