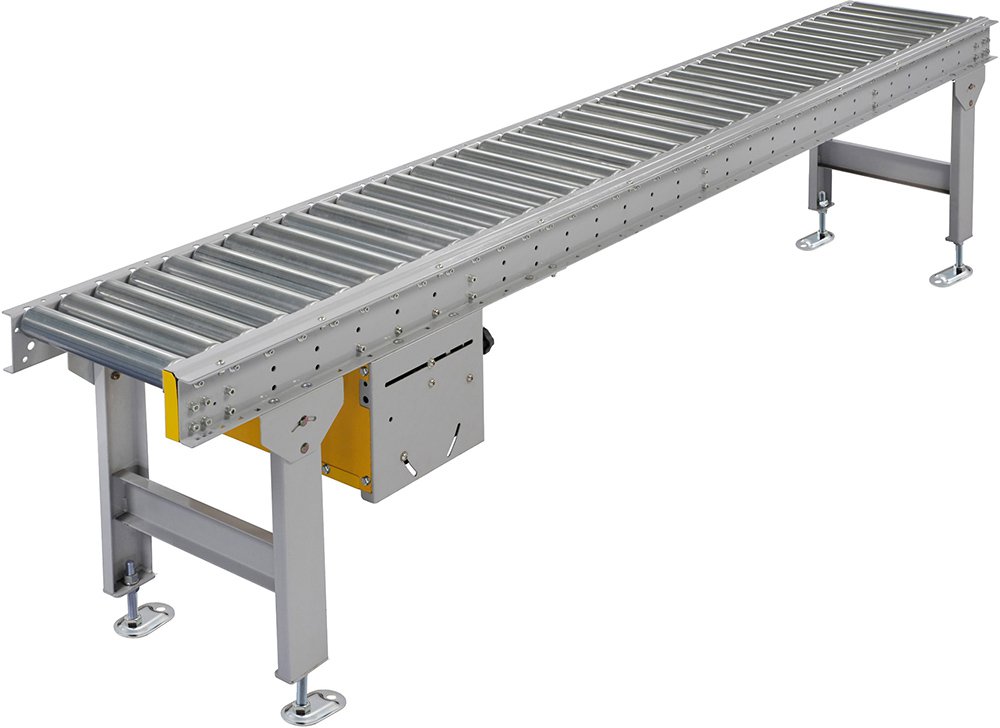

スチール製

※色文字 は準標準です。

機種	OSH
駆動方式	強制駆動
搬送質量	75P：MAX.195kg/m　100P：MAX.150kg/m　MAX.1,000kg/台
RW呼称ローラ幅 （mm）	305	390	490	620	690	790	890	990
RW1有効ローラ幅 （mm）	274	359	459	589	659	759	859	959
FWフレーム内幅 （mm）	315	400	500	630	700	800	900	1,000
W フレーム外幅 （mm）	375	460	560	690	760	860	960	1,060
ローラピッチ （mm）	100、75
L機長（mm）	1,000（75ピッチの場合は1,050）≦L≦12,000
最低機高（mm）	400
フレーム（mm）	110×30×t3.2
キャリヤローラ	φ57　鉄製スプロケット付（#40×10T）
チェーン	#40 ローラチェーン 　#40 低騒音チェーン
速度（50/60Hz） ※1	0.2kW：5/6　10/12　15/18　20/24 m/min 0.4kW：10/12　15/18　20/24 m/min
モータ出力	0.2kW　0.4kW
電源	AC200V(三相)

1. 上記速度は公称速度につき、詳細につきましては弊社営業部までご連絡ください。

• 起動・停止時はインバータによるスロースタート・スローストップが必要です。
• 標準仕様以外のものも製作いたしますのでご相談ください。

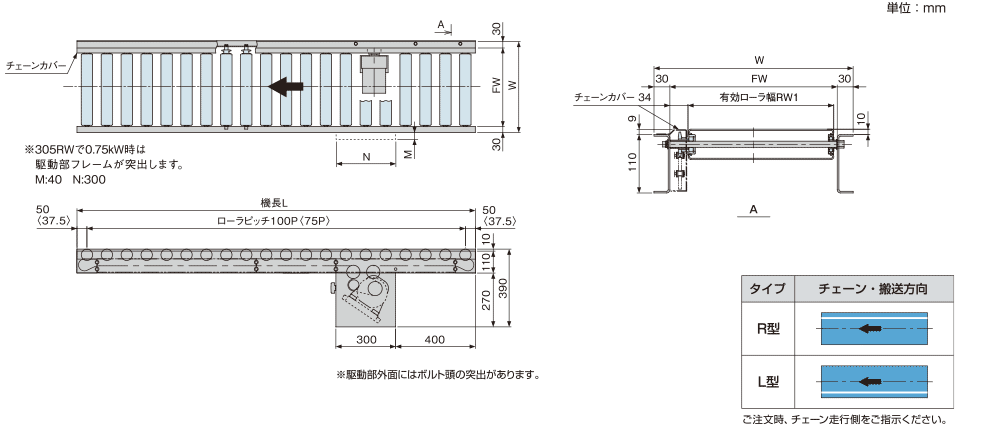

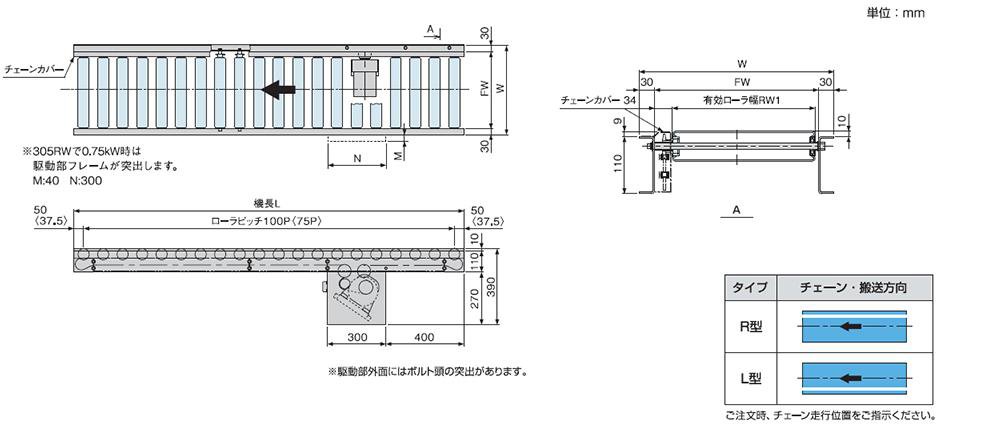

• 1.〈　〉内寸法はローラピッチ75P時の寸法です。
  2.チェーンカバーがありますので、有効ローラ幅にご注意ください。
