オークラ キャリーライン®
オークラ キャリーライン®
直線ユニット、水平１８０度カーブ、垂直９０度カーブなど豊富なユニットを取り揃え、それらを組み合わせることで、水平から傾斜、垂直など自由自在なラインを手軽にレイアウトできます。
※「オークラキャリーライン/OKURA CARRY LINE」はオークラ輸送機の登録商標です。
WEBカタログ
仕様
| チェーン幅（mm） | 62 | 83 | 140 | 220 | |
|---|---|---|---|---|---|
| フレーム材質 | アルミ製 | ||||
| ステンレス製 | - | ||||
| チェーンピッチ（mm） | 30 | 38 | |||
| 許容チェーン張力 | 500N | 1250N | |||
| チェーン引張り強さ | 4000N | 6000N | |||
| チェーン材質 | ポリアセタール （潤滑剤や静電気防止対策はオプションです） |
||||
| 最大機長/1駆動ユニット | 20000（直線時） | ||||
| コンベヤ最低機高（mm） | 180 | ||||
| 最小カーブ半径（mm） | アルミ製 | 141 | 150 | 200 | 600 |
| ステンレス製 | 191 | 200 | - | ||
| 最大搬送物質量 | 10kg/m | 20kg/m | 20kg/m | ||
| 搬送速度 | 60m/min | 50m/min | 40m/min | ||
| 使用温度範囲 | －20〜＋60℃ | ||||
| モータ出力 | 200W、400W | ||||

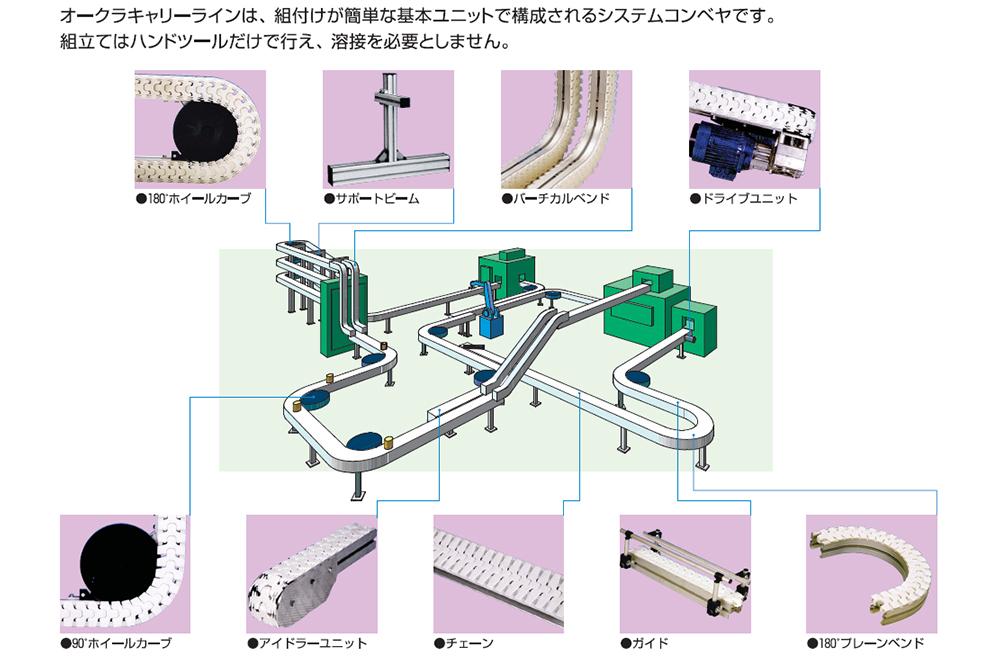

豊富なユニットの組み合わせで、最適なラインシステムが完成。

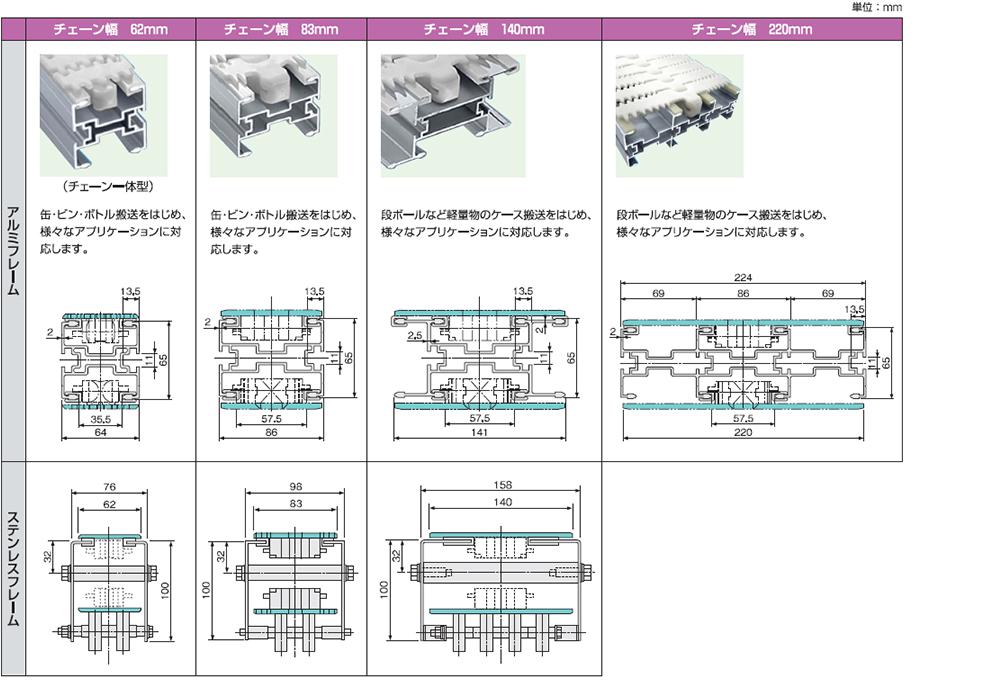

寸法図
