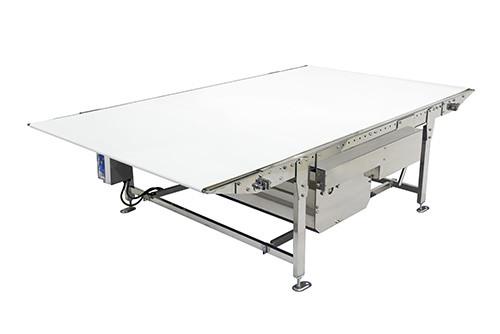

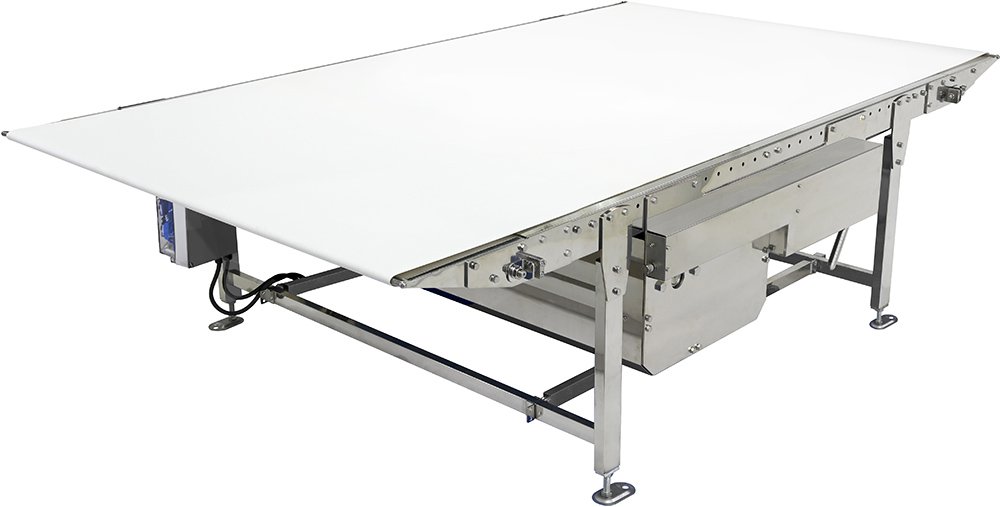

ジャブコン®Ⅱ
JBR
幅広ローラエッジタイプ
ワイドでロングな小もの用多列搬送コンベヤ。
両端がR8ローラエッジで、安定した乗り移り。
WEBカタログ
仕様
 JBR |
 140 |
 D |
 R |
 270 |
 F12 |
 R |
 20 |
 Z |
※色文字 は準標準です。
|
機種記号 | JBR（センタドライブ 幅広ローラエッジ） JBRE（センタドライブ 幅広上流側ローラエッジ・下流側逆ローラエッジ） |
||||
|---|---|---|---|---|---|---|
|
呼称幅 | 110 | 120 | 130 | 140 | |
| BW 実ベルト幅（mm） | 1,100 | 1,200 | 1,300 | 1,400 | ||
| FW フレーム幅（mm） | 1,160 | 1,260 | 1,360 | 1,460 | ||
|
機長（cm） | MIN.238～MAX.1,200 | ||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（2プライ） | |||||
| ローラエッジ径（mm） | φ16（R8） | |||||
|
駆動部タイプ ※1 | D：下付き（平行軸） | ||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | ||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | ||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | ||||
|
モータ出力 | N：定速 | 20：200W 40：400W （IP65防水モータ） | |||
| F/G：インバータ変速 ※3 | ||||||
|
入力電源 | Z：200V三相 | ||||
| 搬送質量 | MAX.10kg/m または MAX.100kg/台 | |||||
- 詳細はこちらでご確認ください。
- T：モータ端子渡しは、N：定速のみ適用します。
- 「G」は東芝製、「F」は三菱製を表します。
- コントロールボックスを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。
- 呼称幅60を超える仕様も対応可能ですのでご相談ください。

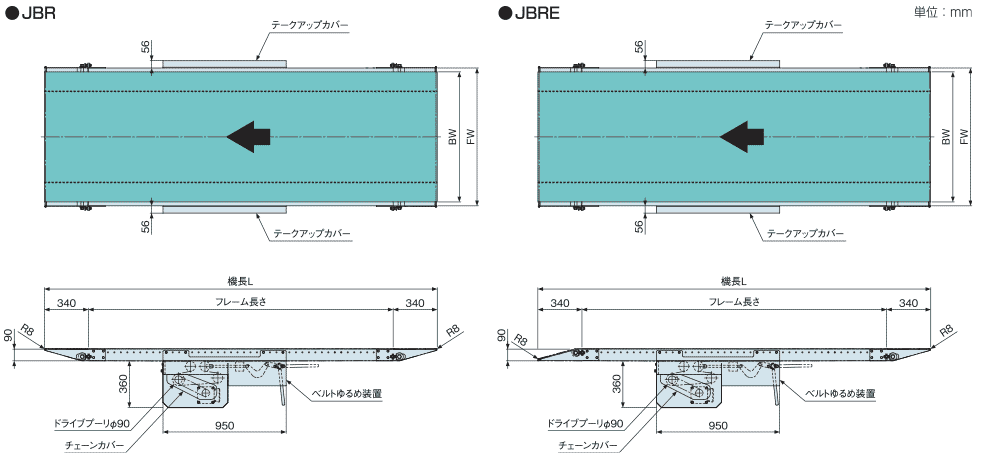

寸法図
モータ出力標準設定一覧表

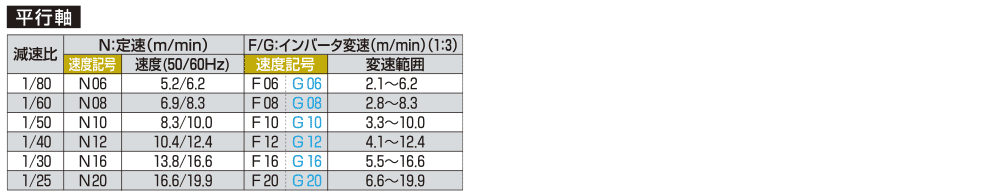

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を示します。
2.表は50%負荷時の公称速度を表します。
3.定速及び変速のインバータ方式の速度は、負荷により±10％程度変動します。
4.「F」は三菱製、「G」は東芝製を表します。
