ジャブコン®Ⅱ

JBH 200W

JBH 200W

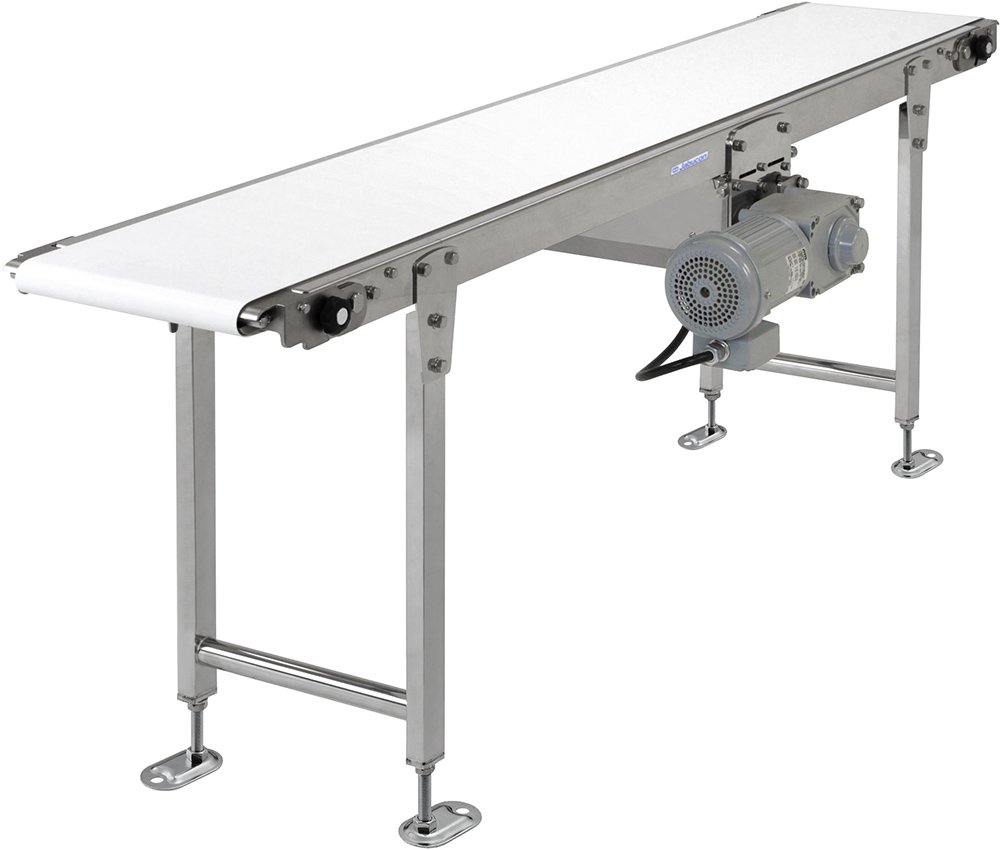

センタドライブ 強力スタンダードタイプ

センタドライブ構造のパワフルなベーシックタイプ。

  • 防水モータ
  • SUSフレーム高さ・60mm
  • フレーム強度・20kg/m
  • センタドライブ
  • インバータ変速
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JBH 2 30 3 H 4 R 5 300 6 F12 7 L 8 20 9 Z

※色文字 は準標準です。

1 機種記号 JBH(センタドライブ 強力スタンダード)
2 呼称幅 30 35 40 50 60
BW 実ベルト幅(mm) 295 345 395 495 595
FW フレーム幅(mm) 345 395 445 545 645
5 機長(cm) 横出し 呼称幅30・35・40:MIN.89〜MAX.1200
呼称幅50・60:MIN.呼称幅×2〜MAX.1200
下付き 呼称幅30~50:MIN.104〜MAX.1200
呼称幅60:MIN.呼称幅×2〜MAX.1200
上付き 呼称幅30・35・40:MIN.89〜MAX.600
呼称幅50・60:MIN.呼称幅×2〜MAX.600
標準ベルト 樹脂製平ベルト(1プライ)
エンドプーリ径 φ34
3 駆動部タイプ ※1 H:横出し(中空軸) D:下付き(平行軸) U:上付き(平行軸)
4 駆動部の取付方向 ※1 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※1 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※2
8 モータ出力 N:定速 20:200W(IP65防水モータ)
F/G:インバータ変速 ※3
9 入力電源 Z:200V三相
搬送質量※4 MAX.60kg/台
  1. 詳細はこちらでご確認ください
  2. T:モータ端子渡しは、N:定速のみ適用します。
  3. 「F」は三菱製、「G」は東芝製を表します。
  4. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • 呼称幅60を超える仕様も対応可能ですのでご相談ください。

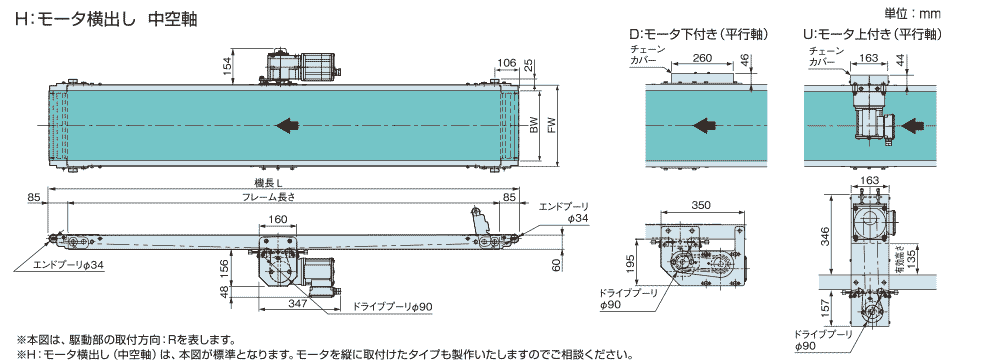

寸法図


※機長6mを超える場合、駆動部寸法およびフレーム側面から駆動部ユニットの突出寸法が異なります。詳細寸法はこちらをご参照ください。

搬送質量の目安

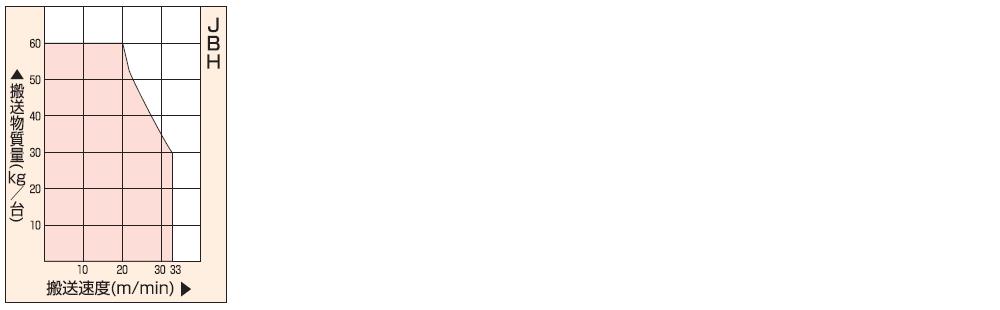

下記グラフは定速水平分散荷重時の搬送質量を表します。
jbh_200w03.jpg 注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40%に低下します。

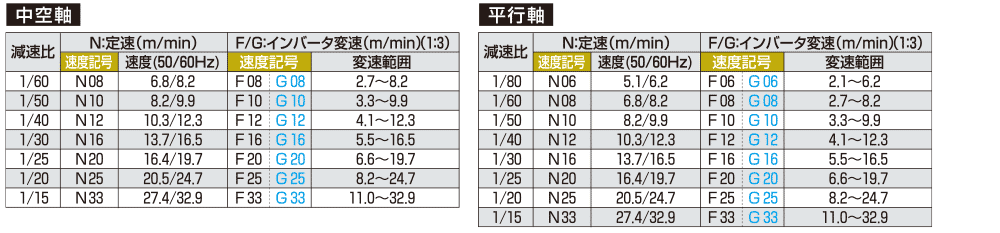

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を示します。
    2.表は50%負荷時の公称速度を表します。
    3.定速及び変速のインバータ方式の速度は、負荷により±10%程度変動します。
    4.「F」は三菱製、「G」は東芝製を表します。
  • 上記以外の速度も対応可能ですのでご相談ください。
