ジャブコン®Ⅱ
JBG 200W
センタドライブ 強力蛇行レスタイプ
センタドライブ構造のパワフルな蛇行レスタイプ。厳しい搬送条件でも確実に搬送。
WEBカタログ
仕様
 JBG |
 30 |
 H |
 R |
 300 |
 F12 |
 L |
 20 |
 Z |
※色文字 は準標準です。
|
機種記号 | JBG（センタドライブ 強力蛇行レス） | |||||
|---|---|---|---|---|---|---|---|
|
呼称幅 | 30 | 35 | 40 | 50 | 60 | |
| BW 実ベルト幅（mm） | 295 | 345 | 395 | 495 | 595 | ||
| FW フレーム幅（mm） | 345 | 395 | 445 | 545 | 645 | ||
|
機長（cm） | 横出し | 呼称幅30・35・40：MIN.89〜MAX.900 呼称幅50・60：MIN.呼称幅×2〜MAX.900 |
||||
| 下付き | 呼称幅30～50：MIN.104〜MAX.900 呼称幅60：MIN.呼称幅×2〜MAX.900 |
||||||
| 上付き | 呼称幅30・35・40：MIN.89〜MAX.600 呼称幅50・60：MIN.呼称幅×2〜MAX.600 |
||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | ||||||
| エンドプーリ径 | φ34 | ||||||
|
駆動部タイプ ※1 | H：横出し（中空軸） D：下付き（平行軸） U：上付き（平行軸） | |||||
|
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | |||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||
|
コントローラの取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | |||||
|
モータ出力 | N：定速 | 20：200W（IP65防水モータ） | ||||
| F/G：インバータ変速 ※3 | |||||||
|
入力電源 | Z：200V三相 | |||||
| 搬送質量※4 | MAX.60kg/台 | ||||||
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- 呼称幅60を超える仕様も対応可能ですのでご相談ください。

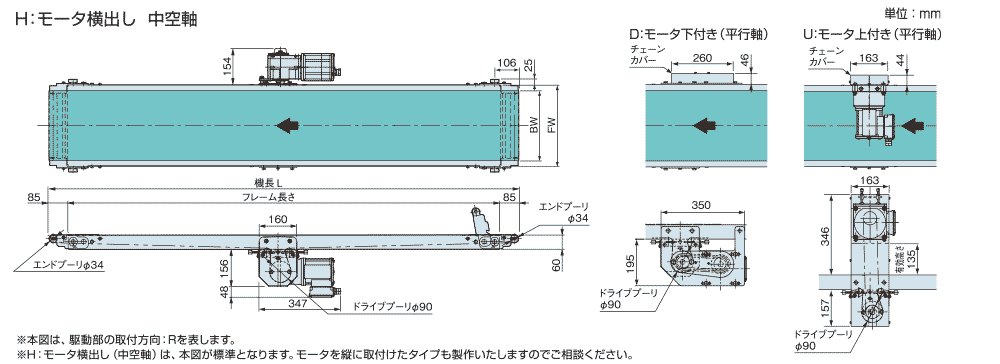

寸法図
※機長6,040mmを超える場合、駆動部寸法およびフレーム側面から駆動部ユニットの突出寸法が異なります。詳細寸法はこちらをご参照ください。
搬送質量の目安

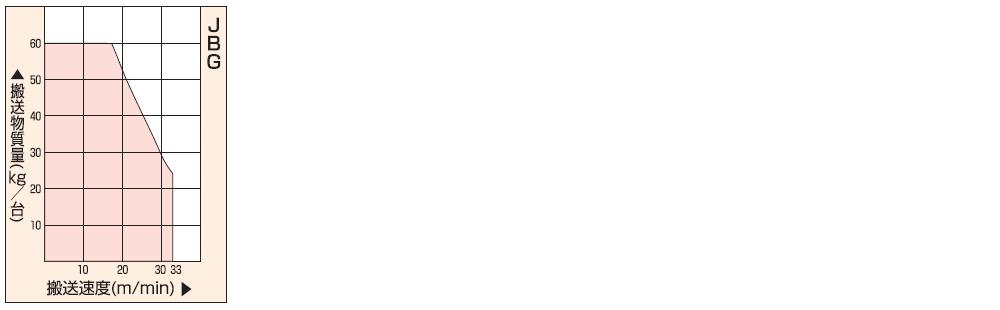

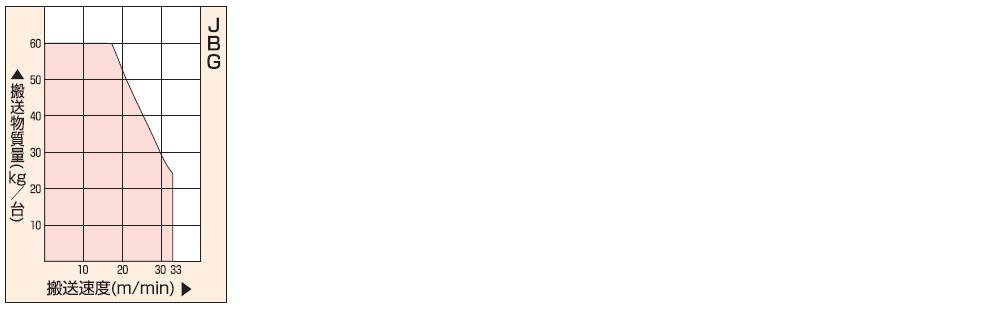

下記グラフは定速水平分散荷重時の搬送質量を表します。
注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40％に低下します。

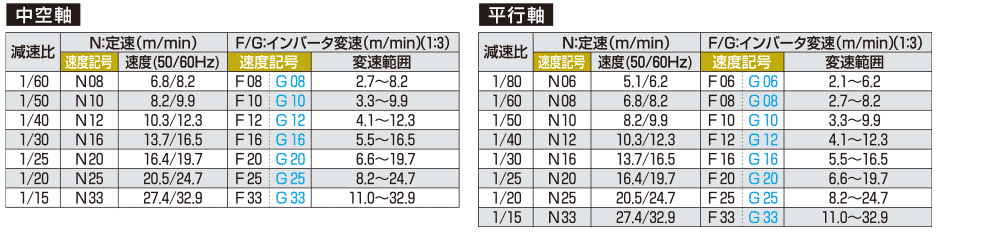

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を示します。
2.表は50%負荷時の公称速度を表します。
3.定速及び変速のインバータ方式の速度は、負荷により±10％程度変動します。
4.「F」は三菱製、「G」は東芝製を表します。
- 上記以外の速度も対応可能ですのでご相談ください。
