スリムミニ ドライバ基板

ドライバ基板 仕様

• モータ / DC24V・2.55A(定格電流)
• 電源容量 / DC24V 3A以上
• 動作温度 / 0〜40℃　但し凍結のないこと
• 基板サイズ / 135×45mm
• 温度保護 / サーミスタ
• その他 / 起動停止時加減速時間設定機能、正転・逆転機能、外部信号から3種類の速度選択が可能

• AC（交流）環境でご使用の場合はオプションの電源BOX（DC変換BOX）を用意しています。

1. 電源BOXをコンベヤ本体に取付ける場合、フレーム幅方向に60.5mm突出します。（電源BOX寸法：長さ164×高さ40×奥行60.5mm）
2. 入力電源が三相の場合は入力部で一相を欠相させて使用します。

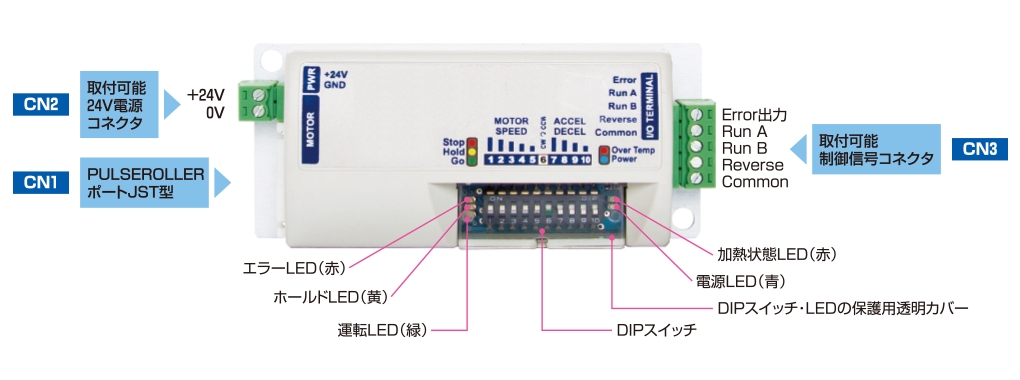

ドライバ基板 外観
