仕分け設備
ディスクソーターエコノミータイプの仕分けシステム
ディスクが回ってソフトに仕分け。シンプル機構で低価格なソーターです。
特長
- 優れた拡張性
分散制御機構の採用で、仕分け間口の増減が簡単です。
- 低価格
機構のシンプル化と標準コンベヤの活用で、低価格化を実現。
- ソフトな仕分け

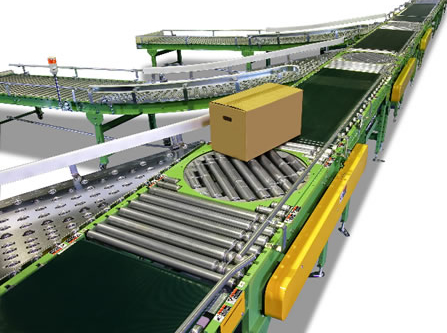

ターンテーブル方式で商品をソフトに仕分けます。
- 毎時3000個の能力
毎時処理能力3000個以下の物量に最適です。

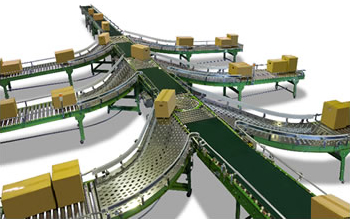

- 両側仕分けも可能
片側最大20分岐、両側最大40分岐の仕分けが可能です。
基本仕様
| 仕分け方式 | ターンテーブル方式 | ||
|---|---|---|---|
| ターンテーブル寸法 | φ450mm | φ600mm | |
| 仕分け能力 | MAX.3000ケース/h | MAX.2700ケース/h | |
| 速度 | MAX.70m/min | ||
| 仕分け方向 | 両側仕分け 片側仕分け | ||
| 機幅 | 500mm | 630mm | |
| ベルト幅 | 450mm | 580mm | |
| 分岐装置 キャリアローラ | 径 | φ48.6mm | |
| ピッチ | 65mm(ターンテーブル内は62.5mm) | 65mm | |
| 最大仕分けシュート数 | 片側分岐 MAX.20シュート 両側分岐 MAX.40シュート |
||
| 最小シュートピッチ | 1,950mm | 2,100mm | |
| 搬送物 | 寸法 | 150～400（W） × 200～700（L） ×50～600（H）mm |
150～600（W） × 200～700（L） ×50～600（H）mm |
| 質量 | 0.5～30㎏ | ||
・仕分け能力は、搬送物寸法、搬送ピッチ、速度などの諸条件で異なります。
・搬送物の重心位置や形状・性状などによっては、搬送テストが必要になる場合がありますので、ご相談ください。
