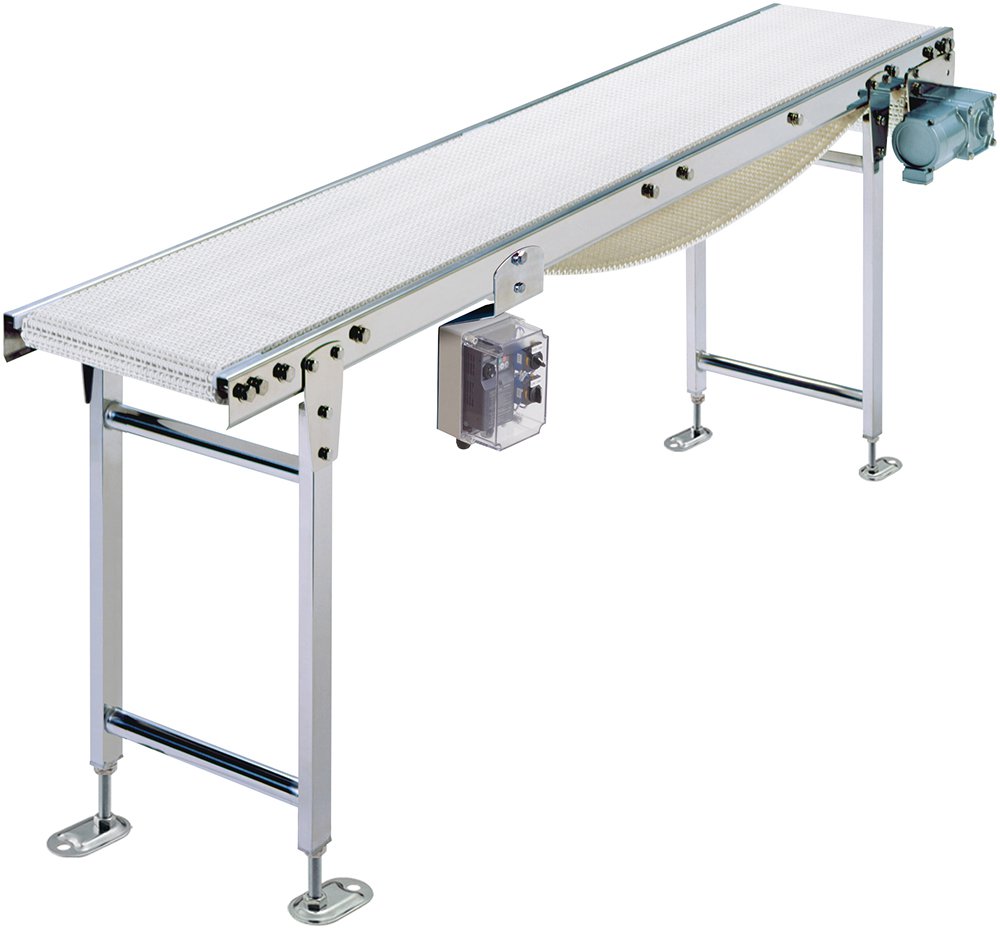

プラスチックベルトコンベヤ
JQN
ホイールエッジタイプ(軽荷重用)
小もの品の乗り移りをスムーズにするために、両エンド部をR25.7mmにしたコンベヤです。
WEBカタログ
仕様
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
※色文字 は準標準です。
![]() |
機種記号 | JQNH(ヘッドドライブ) JQNC(センタドライブ) | |||||
---|---|---|---|---|---|---|---|
![]() |
呼称幅 | 20 | 30 | 40 | 50 | 60 | |
BW 実ベルト幅(mm) | 203 | 305 | 406 | 508 | 610 | ||
FW フレーム幅(mm) | 260 | 360 | 460 | 560 | 660 | ||
![]() |
機長(cm) | MIN.142.5〜600(JQNH) MIN.90〜600(JQNC) | |||||
![]() |
駆動部タイプ | H:横出し(中空軸) | |||||
![]() |
駆動部の取付方向 | R:搬送方向右側 L:搬送方向左側 | |||||
![]() |
速度記号 | 「コンベヤ速度表」をご参照ください |
|||||
![]() |
コントローラの取付方向 | R:搬送方向右側 L:搬送方向左側 | |||||
![]() |
モータ出力 | N:定速 | 09:90W 20:200W ※モータはIP65防水モータ。 | ||||
F:インバータ変速 | |||||||
![]() |
入力電源 | X:100V単相 Y:200V単相 Z:200V三相 ※モータ出力が変速90W仕様の場合のみ対応。 |
|||||
標準ベルト | ♯1100フラッシュグリッド | ||||||
搬送質量 ※1 | MAX.15kg/㎡ |
- ベルト幅、機長、搬送物質量等の諸条件で、搬送質量は変化します。
- 標準仕様以外のものも制作いたしますのでご相談ください。

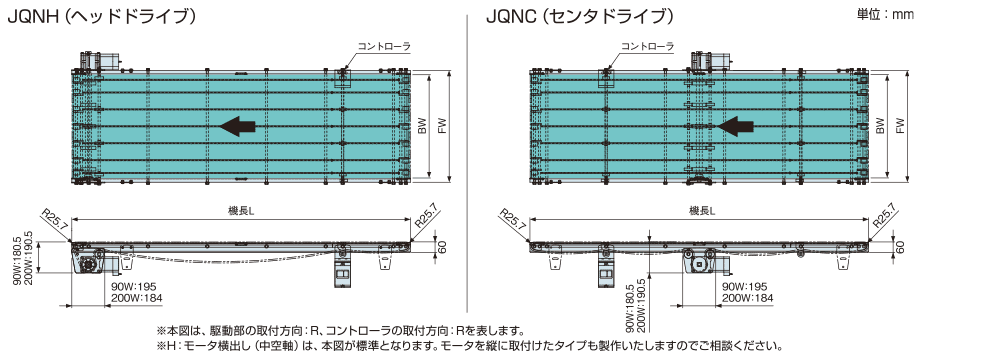

寸法図

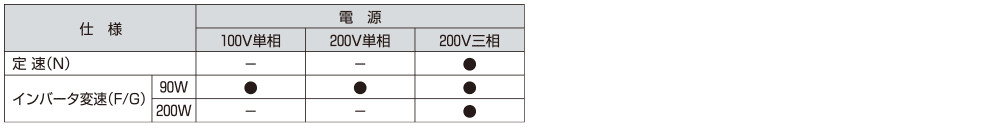

標準仕様の電源対応表

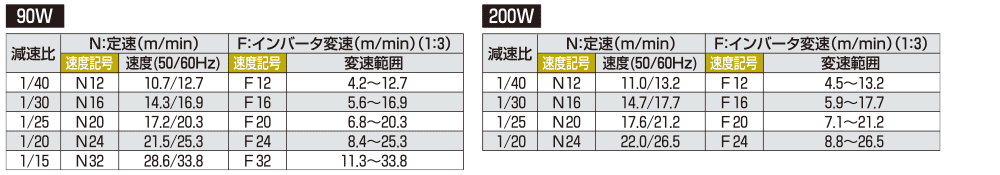

コンベヤ速度表
注)速度は負荷により±10%程度変動します。
