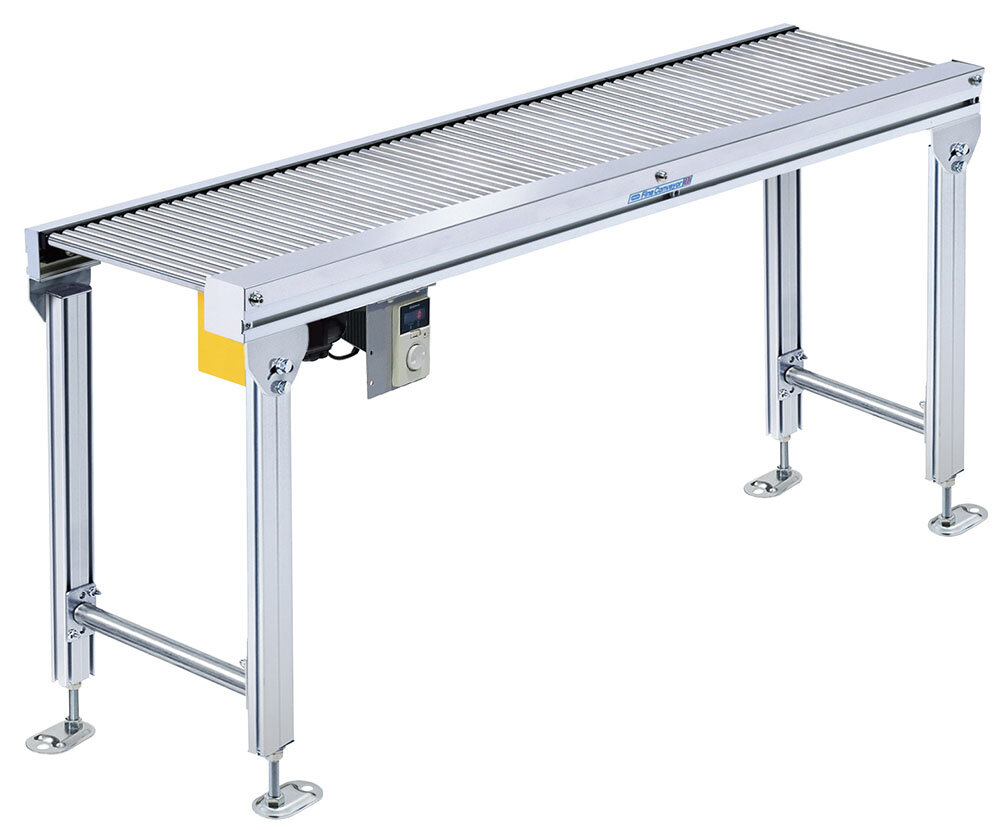

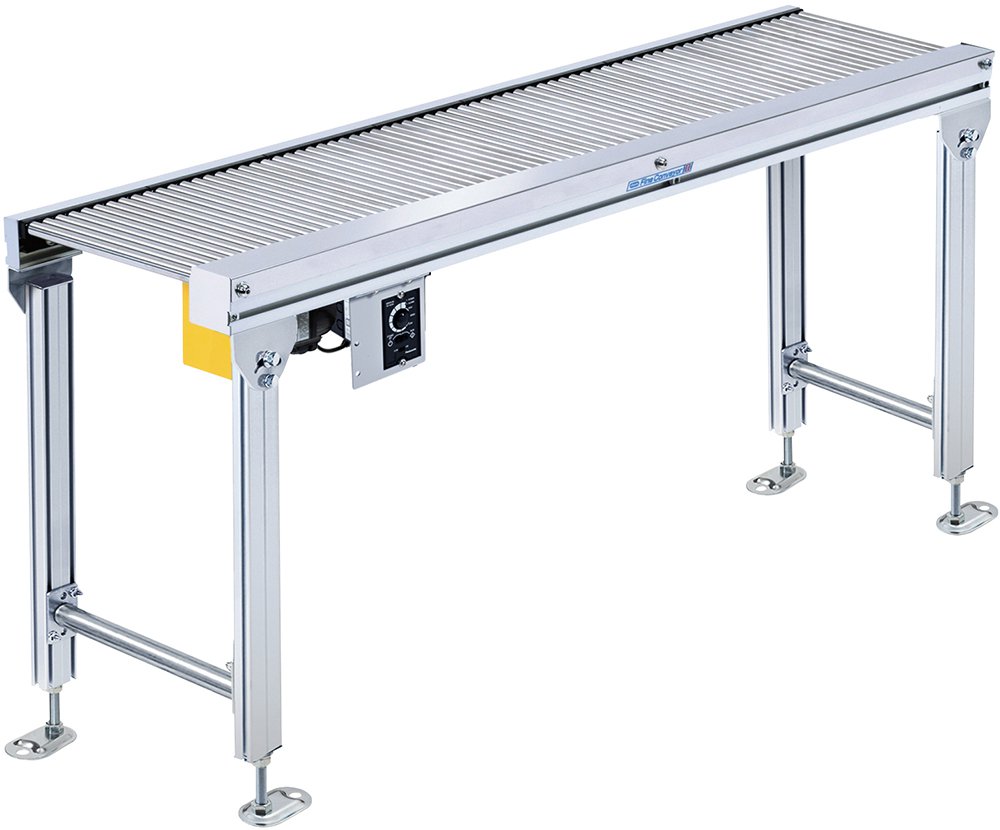

マグネット駆動コンベヤ

MFD

MFD

スタンダードタイプ(ステンレスローラ)

アルミフレーム製ストレート搬送用コンベヤ

  • フレーム高さ・2溝/60mm
  • フレーム強度・20kg/m
  • マグネット駆動
  • センタドライブ
  • RoHS対応品
  • ブラシレスモータ変速
  • インバータ

各種アイコンについて

仕様

型式例
1 MFD 2 30 3 D 4 R 5 200 6 B15 7 L 8 05 9 X

※色文字 は準標準です。

1 機種記号 MFD(スタンダードタイプ)
2 呼称幅 15 20 25 30 35 40 50 60
RW 実ローラ幅(mm) 132 182 232 282 332 382 482 582
FW フレーム幅(mm) 230 280 330 380 430 480 580 680
5 L 機長(cm)※1 MIN.60〜MAX.300
キャリヤローラ径 φ18
ローラピッチ(mm) 20
ローラ材質 ステンレス
3 駆動部タイプ D:下付き
4 駆動シャフト方向 ※2 R:右側 L:左側
6 速度記号 「速度記号/ コンベヤ速度表」をご参照ください
7 コントローラの取付方向 ※2 R:右側 L:左側
8 モータ出力 N:定速 02:25W 04:40W 06:60W 09:90W
B:ブラシレス変速 05:50W 09:90W
F/G:インバータ変速※3 02:25W 04:40W 06:60W 09:90W
9 入力電源 X:100V単相 Y:200V単相  Z:200V三相
  1. 機長は20cm単位で対応します。
  2. 「駆動シャフト方向/ コントローラ取付方向」をご参照ください。
  3. 「F」は三菱製、「G」は東芝製を表します。
  • 脱調した状態で使用しないでください。
  • 粉塵のある環境、もしくは水、油などが付着する環境で使用しないでください。
  • オーバーハングでの搬送はできません。
  • ペースメーカーや医療機器をご使用の方は、影響を受ける恐れがありますのでマグネット部には近づかないでください。

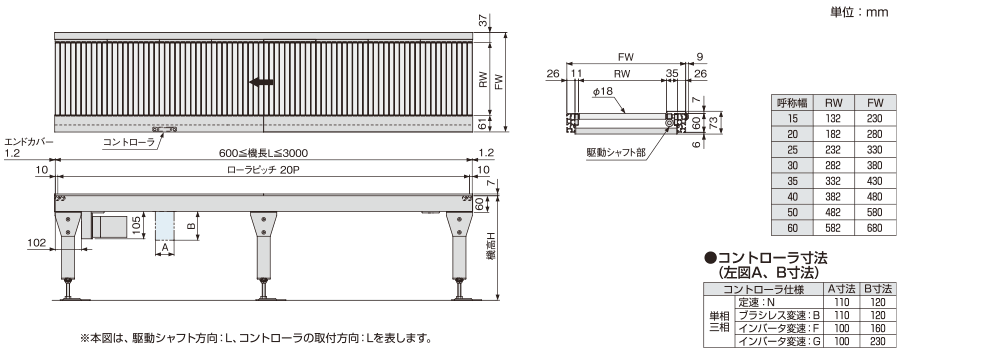

寸法図

mfd02.gif 注)フレーム断面はこちらをご参照ください。

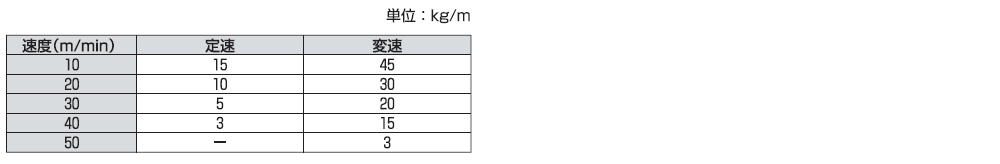

搬送質量の目安

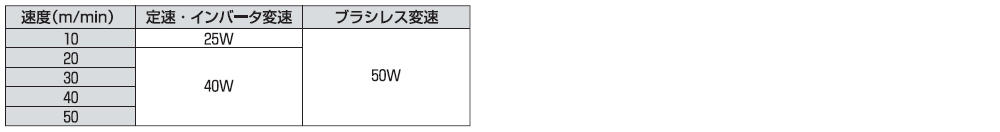

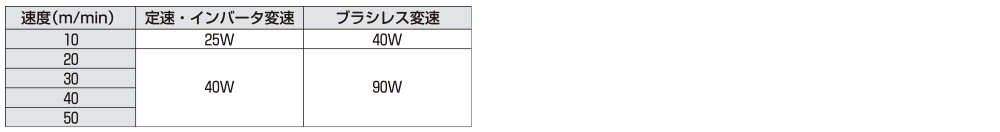

モータ出力設定の目安


  • 搬送物や仕様、条件によって異なる場合があります。
    詳細につきましては、弊社営業部までお問い合わせください。

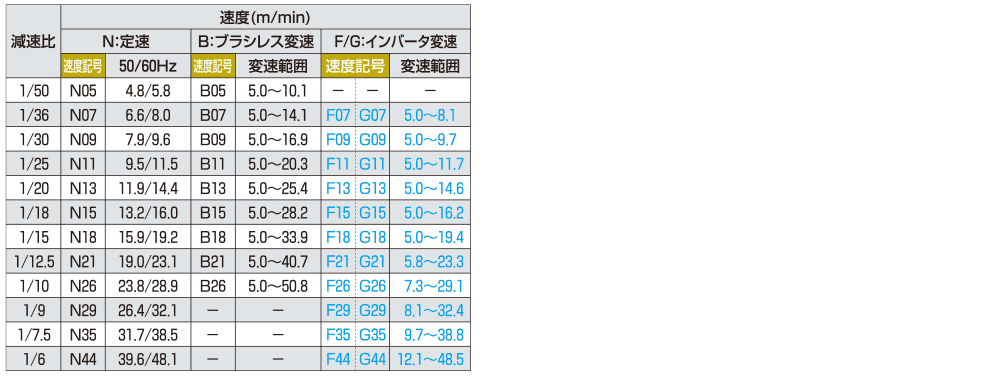

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    3. ブラシレス変速時の負荷による速度変動は±1%以内です。
    4.「F」は三菱製、「G」は東芝製を表します。

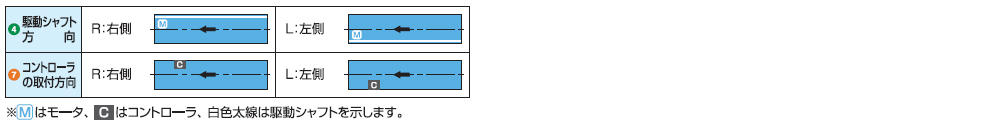

駆動シャフト方向/コントローラ取付方向
