ジャブコン®Ⅱ
仕様
 JNS |
 20 |
 H |
 R |
 100 |
 F12 |
 R |
 10 |
 Z |
※色文字 は準標準です。
|
機種記号 | JNS（センタドライブ チョコネット） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
| BW 実ベルト幅（mm） | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | ||
| FW フレーム幅（mm） | 280 | 330 | 380 | 430 | 480 | 550 | 650 | 750 | 850 | 950 | 1,050 | ||
|
機長（cm） ※1 | MIN. 100〜MAX. 500 | |||||||||||
| 標準ベルト | ステンレス製ワイヤーベルト（チョコネット：φ1.6×7P） | ||||||||||||
| 先端ローラ径 | φ34 | ||||||||||||
|
駆動部タイプ | H：横出し（中空軸） D：下付き（平行軸） | |||||||||||
|
駆動部の取付方向 | R：搬送方向右側 L：搬送方向左側 | |||||||||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | |||||||||||
|
コントローラの取付方向 | R：搬送方向右側 L：搬送方向左側 | |||||||||||
|
モータ出力 | F：インバータ変速 ※2 | 10：100W 20：200W | ||||||||||
|
入力電源 | 100W／X：100V単相、Y：200V単相、Z：200V三相 200W／Z：200V三相 | |||||||||||
| 搬送質量 ※3 | 15kg/台 | ||||||||||||
- 500cmを超える機長も製作いたしますのでご相談ください。
- 「F」は三菱製を表します。
- 搬送質量は速度により変動します。

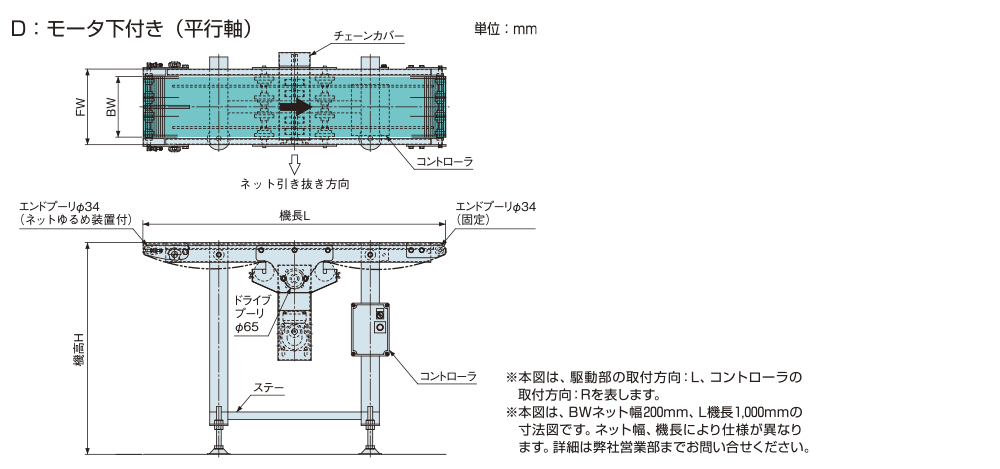

寸法図
速度記号/コンベヤ速度表

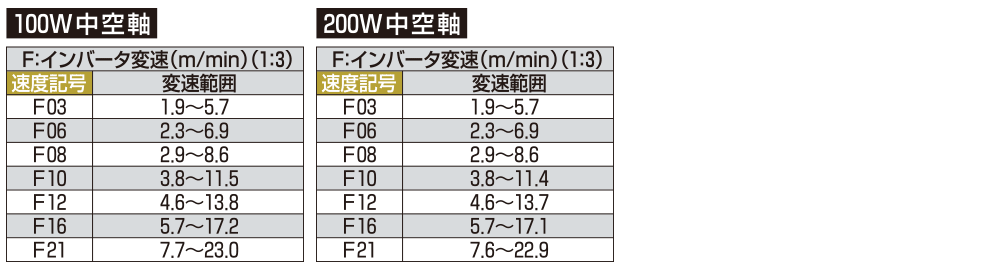

中空軸

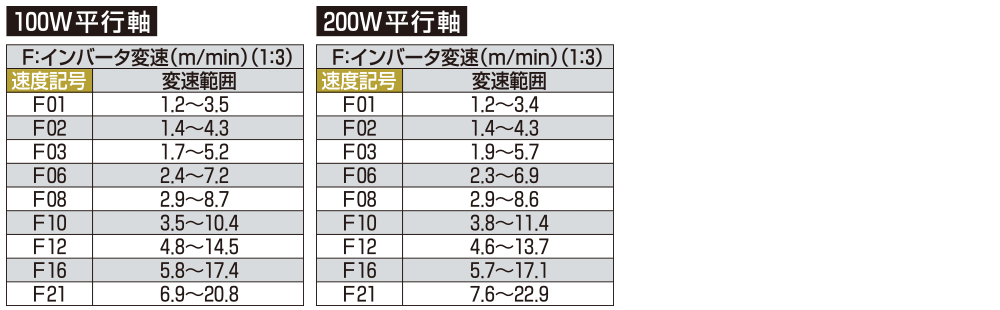

平行軸
- 1.表は50%負荷時の公称速度を表します。
2.定速及び変速のインバータ方式の速度は、負荷により±10％程度変動します。
3.「F」は三菱製を表します。
