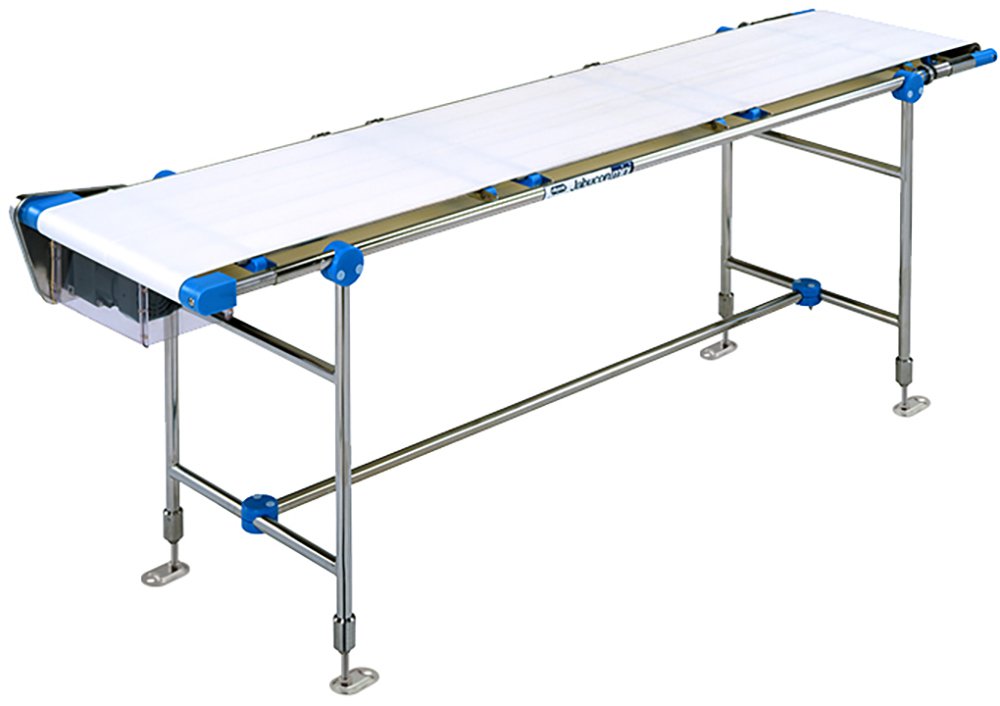

ジャブコン®Ⅱ
JME
アッパープルベルト脱着タイプ（軽荷重用）
汚れが付着しにくい丸パイプフレームで
ベルトの脱着も超カンタン。
WEBカタログ
仕様
 JME |
 30 |
 D |
 R |
 300 |
 F18 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | JME（ヘッドドライブ アッパープルベルト脱着） | ||||
|---|---|---|---|---|---|---|
|
呼称幅 | 20 | 30 | 40 | 50 | |
| BW 実ベルト幅（mm） | 200 | 300 | 400 | 500 | ||
| FW フレーム幅（mm） | 301 | 401 | 501 | 601 | ||
|
機長（cm） | MIN.100〜MAX.400 | ||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | |||||
| エンドプーリ径 | φ42 | |||||
|
駆動部タイプ※1 | D:下付き | ||||
|
駆動部の取付方向※1 | R：搬送方向右側 | ||||
|
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | ||||
|
コントローラの取付方向※1 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※2 | ||||
|
モータ出力 | N：定速 | 09：90W | |||
| F/G：インバータ変速 ※3 | ||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||
| 搬送質量 ※4 | MAX.10kg/m | |||||
- 詳細はこちらでご確認ください
- T：モータ端子渡しは、N：定速のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- 駆動部には、直接水をかけないようご注意ください。
- 標準仕様以外のものも製作いたしますのでご相談ください。
- 機長3mを超える場合は分割納品となります。
- コントローラは脚に取付となります。
標準仕様の電源対応表

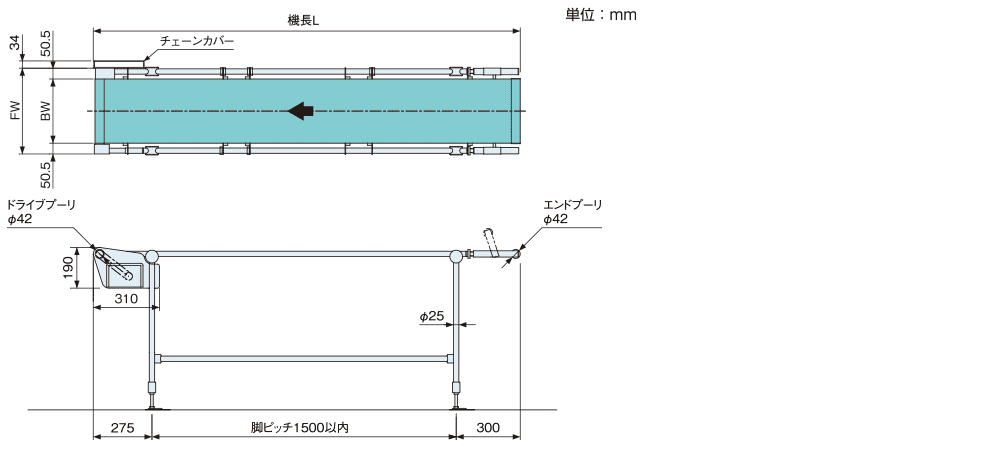

寸法図
搬送質量の目安

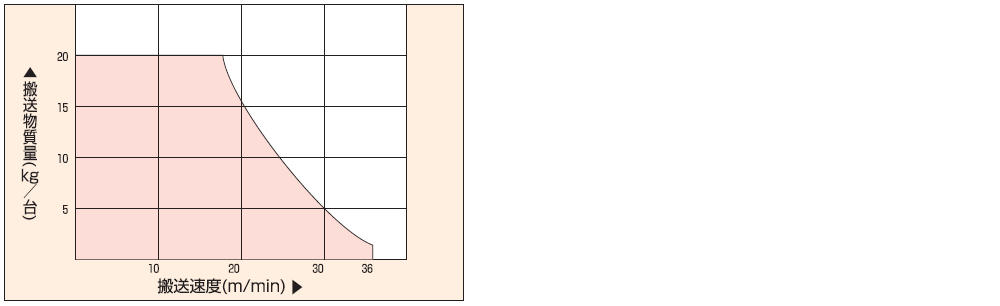

下記グラフは定速分散荷重時の搬送質量を表します。
注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40％に低下します。

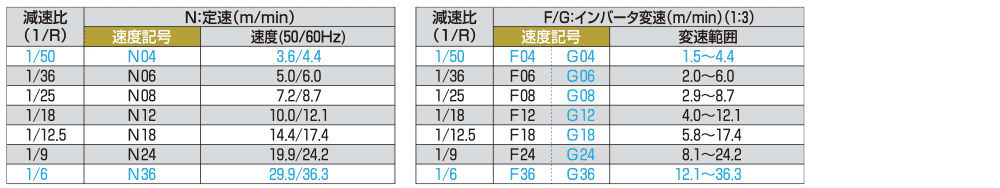

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 表は無負荷時の公称速度を表します。
3. 速度は負荷により±10％程度変動します。
4.「F」は三菱製、「G」は東芝製を表します。
技術資料
よくあるご質問
