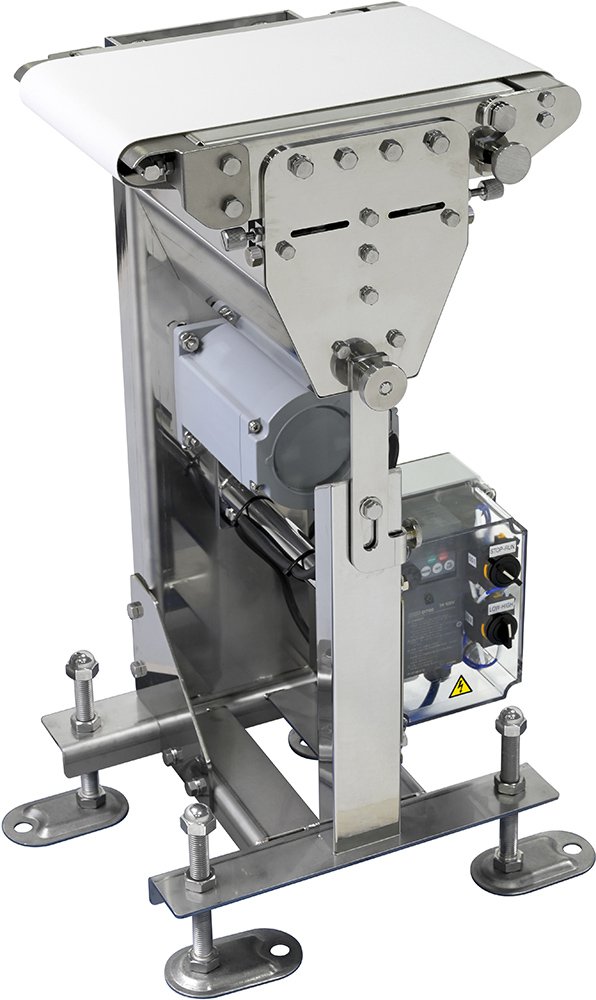

ジャブコン®Ⅱ
仕様
|
- |
|
※色文字 は準標準です。
 |
機種記号 | JFJ（センタドライブ ベルト脱着） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
呼称幅 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | ||
| BW 実ベルト幅（mm） | 95 | 145 | 195 | 245 | 295 | 345 | 395 | 495 | 595 | |||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | 645 | |||
 |
機長（cm） | 横出し | MIN.35～MAX.90 | MIN.呼称幅～MAX.90 | ||||||||
| 下付き | ー | MIN.35～MAX.90 | MIN.呼称幅～MAX.90 | |||||||||
| 機高（mm） | 550≦機高≦1,000 | |||||||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | |||||||||||
| エンドプーリ径（mm） | φ34 | |||||||||||
 |
駆動部タイプ ※1 | H：横出し（中空軸） D：下付き（平行軸） | ||||||||||
 |
駆動部の取付方向 ※1 | R：搬送方向右側 L：搬送方向左側 | ||||||||||
 |
速度記号 | 「速度記号/ コンベヤ速度表」をご参照ください | ||||||||||
 |
コントローラの取付方向 ※1※2 | R：搬送方向右側※3 L：搬送方向左側※3 T：モータ端子渡し※4 | ||||||||||
 |
モータ出力 | N：定速 | 09：90W（IP65防水モータ） | |||||||||
| F/G：インバータ変速 ※5 | ||||||||||||
 |
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||||||||
| 搬送質量 ※6 | MAX.15kg/台 | |||||||||||
- 詳細はこちらでご確認ください
- 駆動部の取付方向と反対側に取付となります。
- 呼称幅10または機高700mm未満の場合、コントローラは別置きとなります。
- T：モータ端子渡しは、N：定速のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- コントロールボックスを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。
- 転倒防止のため、アンカー固定または前後装置と連結してご使用願います。
標準仕様の電源対応表

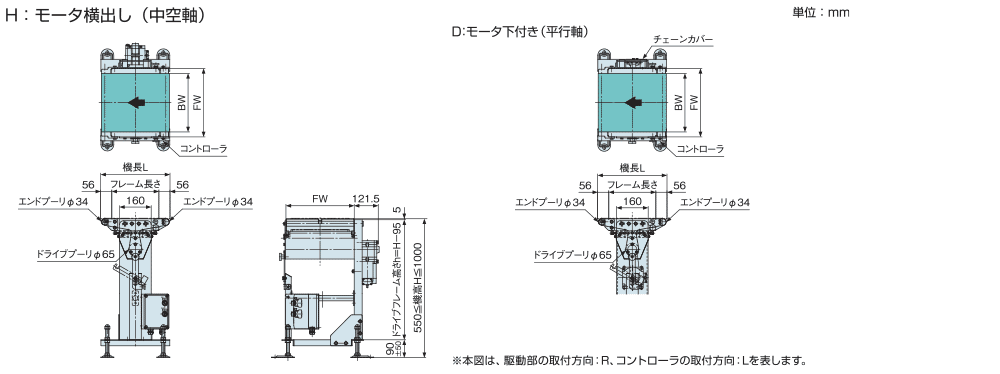

寸法図

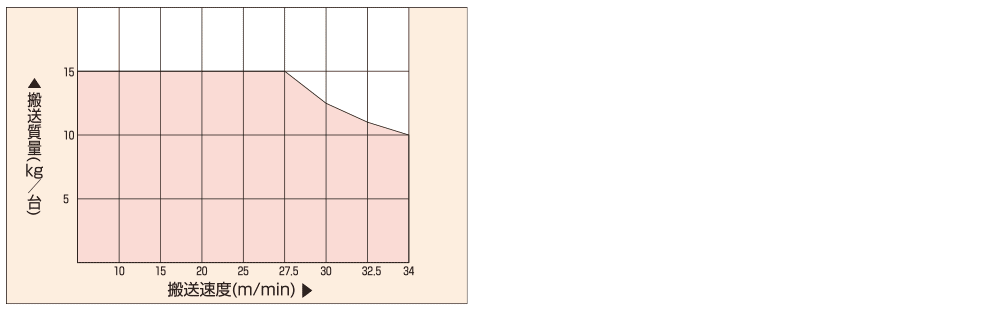

搬送質量の目安
下記グラフは定速分散荷重時の搬送質量を表します。
- 1.変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40％に低下します。
2.上記グラフは呼称幅60、機長60cm時の搬送質量を表します。

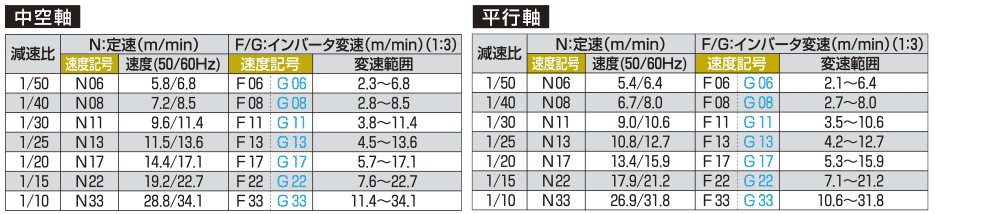

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を示します。
2.表は50%負荷時の公称速度を表します。
3.定速及び変速のインバータ方式の速度は、負荷により±10％程度変動します。
4.「F」は三菱製、「G」は東芝製を表します。
