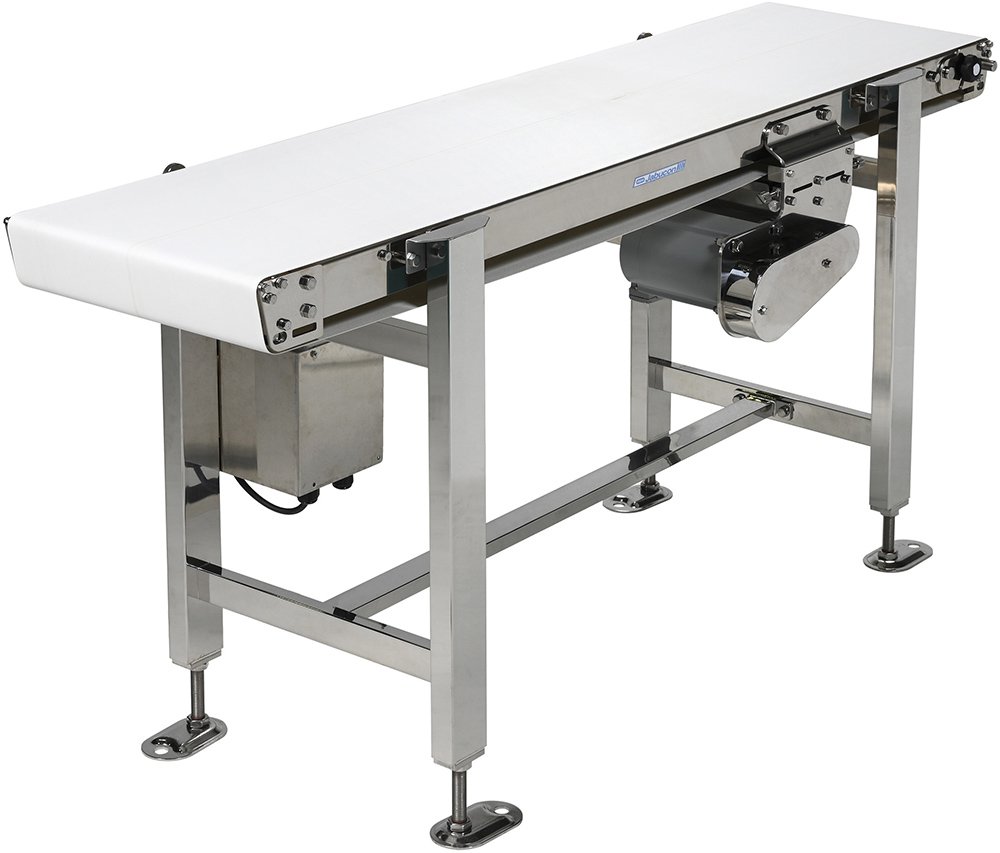

ジャブコン®Ⅱ

JBRW

JBRW

ベルト幅=フレーム幅 ローラエッジタイプ

両端のフレーム上面がなく、横からの乗り移りがOK。

  • IP65防水モータ
  • SUSフレーム高さ60mm
  • 搬送能力20kg/台
  • センタドライブ
  • インバータ
  • 多機能ベルト
  • CADダウンロード

各種アイコンについて

仕様

型式例
1 JBRW 2 20 3 D 4 R 5 200 6 F17 7 R 8 09 9 X

※色文字 は準標準です。

1 機種記号 JBRW(センタドライブ ベルト幅=フレーム幅 両側ローラエッジ)
2 呼称幅 15 20 25 30 35 40 45 55
BW 実ベルト幅(mm) 145 195 245 295 345 395 445 545
FW フレーム幅(mm) 145 195 245 295 345 395 445 545
5 機長(cm) MIN.93〜MAX.300 MIN.110~
MAX.300
標準ベルト 樹脂製蛇行防止桟付きベルト(1プライ)
エンドプーリ径 φ16(R8)
3 駆動部タイプ D:下付き
4 駆動部の取付方向 R:搬送方向右側 L:搬送方向左側
6 速度記号 「速度記号/コンベヤ速度表」をご参照ください
7 コントローラの取付方向 R:搬送方向右側 L:搬送方向左側 T:モータ端子渡し※1
8 モータ出力 N:定速 09:90W(IP65防水モータ)
F/G:インバータ変速 ※2
9 入力電源 X:100V単相 Y:200V単相 Z:200V三相
搬送質量 ※3 MAX.15kg/台
  1. T:モータ端子渡しは、N:定速のみ適用します。
  2. 「F」は三菱製、「G」は東芝製を表します。
  3. 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
  • コントローラを標準外へ設置する場合は、延長端子ボックス(オプション)が必要です。

標準仕様の電源対応表

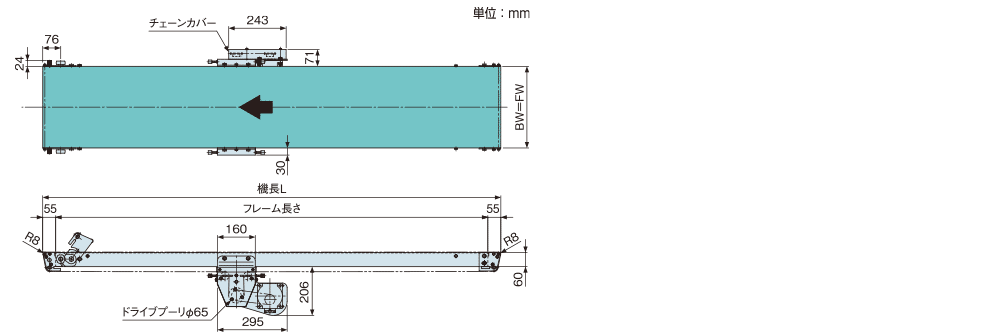

寸法図


本図は、駆動部の取付方向:Rを表します。

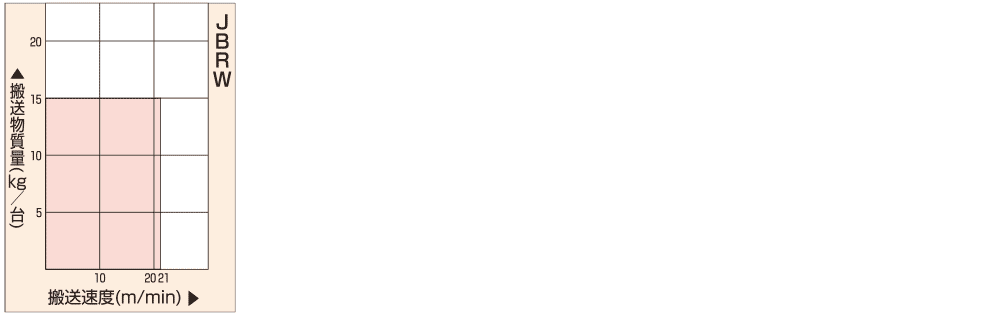

搬送質量の目安

注)下記グラフ/表は水平分散荷重時の搬送質量を表します。


注)変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40%に低下します。

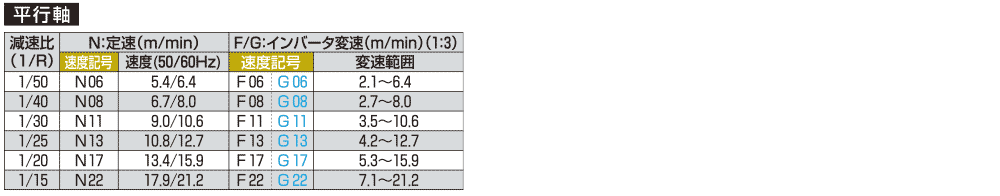

速度記号/コンベヤ速度表


  • 1. 色文字 は準標準速度を表します。
    2. 表は50%負荷時の公称速度を表します。
    3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
    4. 「F」は三菱製、「G」は東芝製を表します。

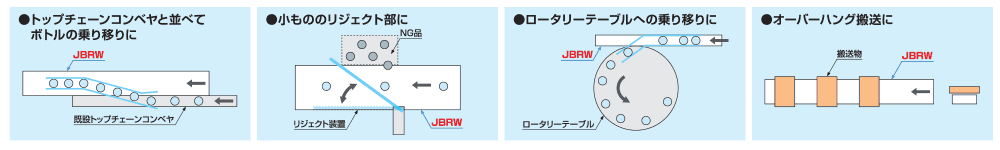

用途例
