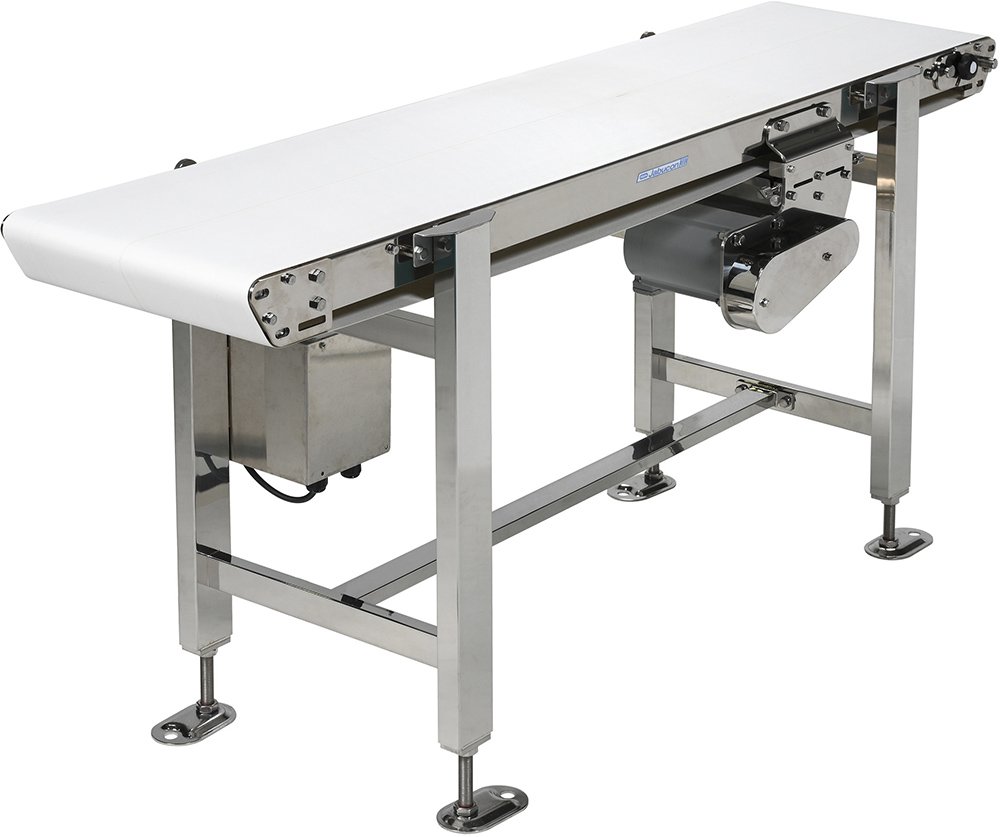

ジャブコン®Ⅱ
仕様
 JBGW |
 20 |
 D |
 R |
 200 |
 F17 |
 R |
 09 |
 X |
※色文字 は準標準です。
|
機種記号 | JBGW（センタドライブ ベルト幅＝フレーム幅） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
呼称幅 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 55 | |
| BW 実ベルト幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | ||
| FW フレーム幅（mm） | 145 | 195 | 245 | 295 | 345 | 395 | 445 | 545 | ||
|
機長（cm） | MIN.99〜MAX.300 | MIN.110～ MAX.300 |
|||||||
| 標準ベルト | 樹脂製蛇行防止桟付きベルト（1プライ） | |||||||||
| エンドプーリ径 | φ34 | |||||||||
|
駆動部タイプ | D：下付き | ||||||||
|
駆動部の取付方向 | R：搬送方向右側 L：搬送方向左側 | ||||||||
|
速度記号 | 「速度記号／コンベヤ速度表」をご参照ください | ||||||||
|
コントローラの取付方向 | R：搬送方向右側 L：搬送方向左側 T：モータ端子渡し※1 | ||||||||
|
モータ出力 | N：定速 | 09：90W（IP65防水モータ） | |||||||
| F/G：インバータ変速 ※2 | ||||||||||
|
入力電源 | X：100V単相 Y：200V単相 Z：200V三相 | ||||||||
| 搬送質量 ※3 | MAX.20kg/台 | |||||||||
- T：モータ端子渡しは、N：定速のみ適用します。
- 「F」は三菱製、「G」は東芝製を表します。
- 搬送質量は速度により変動します。「搬送質量の目安」をご参照ください。
- コントローラを標準外へ設置する場合は、延長端子ボックス（オプション）が必要です。
標準仕様の電源対応表

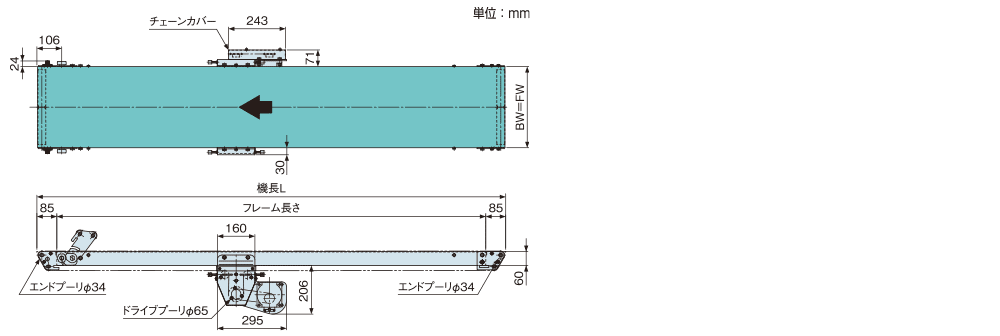

寸法図
本図は、駆動部の取付方向：Rを表します。

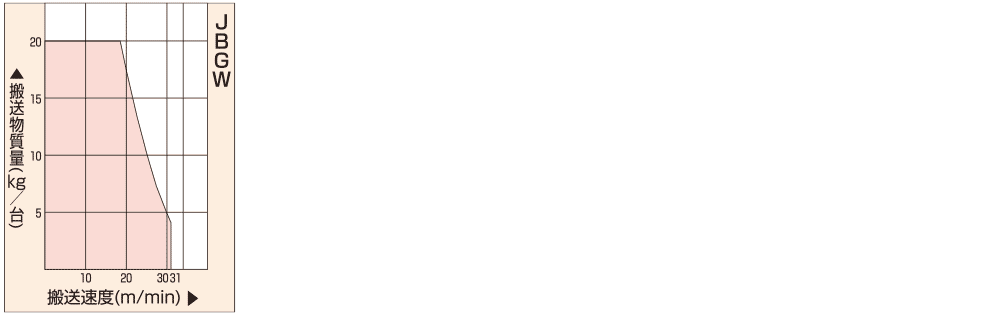

搬送質量の目安
注）下記グラフ/表は水平分散荷重時の搬送質量を表します。
注）変速仕様の場合、搬送速度が最大速度の1/3になると、搬送質量は最大速度時の40%に低下します。

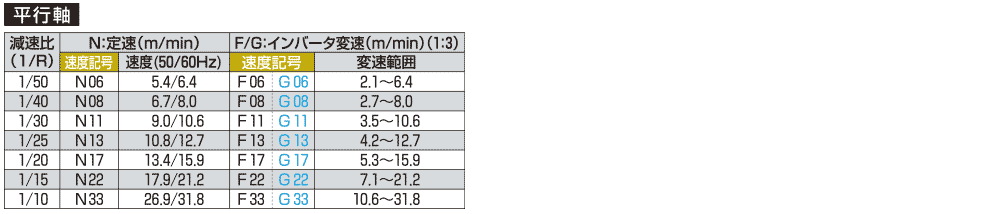

速度記号/コンベヤ速度表
- 1. 色文字 は準標準速度を表します。
2. 表は50%負荷時の公称速度を表します。
3. 定速とインバータ変速の速度は、負荷により±10%程度変動します。
4. 「F」は三菱製、「G」は東芝製を表します。

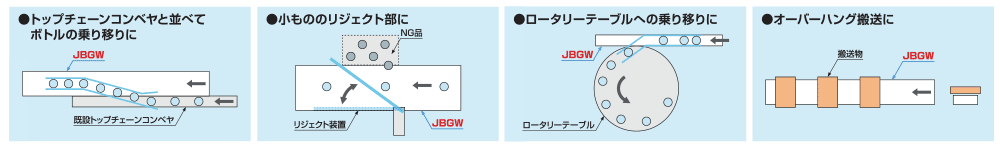

用途例
