ベルコンミニ
MXG紹介動画
仕様
※色文字 は準標準です。
| 機種記号（mm） | MXG | ||
|---|---|---|---|
| 機幅（mm） | 888 | ||
| 機長（mm） | 1,373 | ||
| 機高（mm） | MIN.350〜MAX.1,120 | ||
| 合流数 | 2～3合流 | ||
| 入口寸法（mm） | 605 | ||
| 出口寸法（mm） | 100、150、200、250、300 | ||
| ローラピッチ（mm） | ≒28.6 | ||
| エンド径（スラット面） （mm） | φ96 | ||
| ローラ径（mm） | φ18（ステンレスパイプ） | ||
| 駆動方式 | #35 無給油チェーン | ||
| 駆動部の取付方向 | 搬送方向右側 搬送方向左側 | ||
| 速度記号 | 「速度記号／速度表」をご参照ください | ||
| 制御盤の取付方向 | 搬送方向右側 搬送方向左側 | ||
| モータ出力 | |||
| F:インバータ変速 ※1 | 100W 200W | ||
| 入力電源 | AC100V単相 AC200V単相 AC200V三相 | ||
| 搬送質量 | 100g/cm MAX.2.5kg/台 | ||
| 搬送物寸法の目安 | W:出口部寸法-20mm 以下のサイズ L:ＭIN.90ｍm MAX.「搬送物サイズの目安」参照 H:MAX.140ｍm ※2 |
||
- 「F」は三菱製を表します。速度記号F28以下は100Wとなります。
- 標準外の高さに対応したカバーも製作いたしますのでご相談ください。

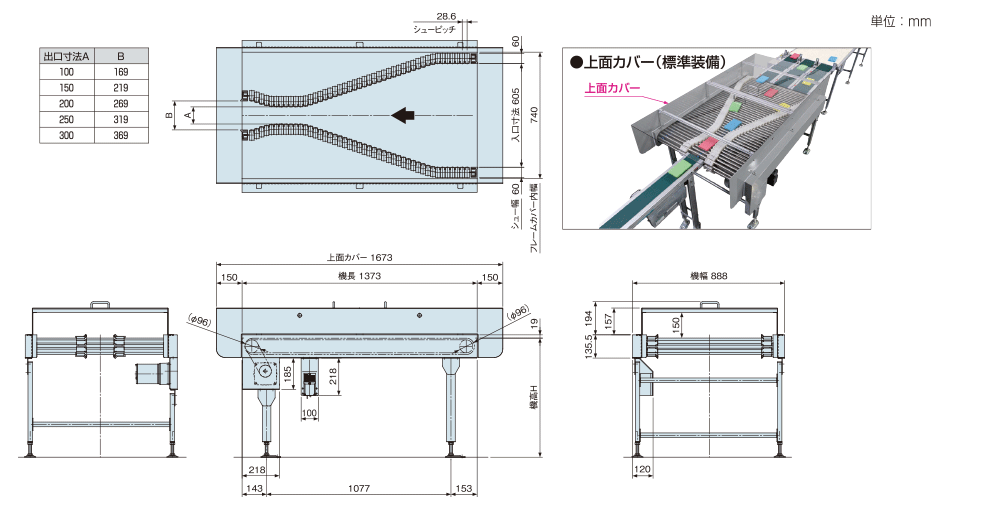

寸法図

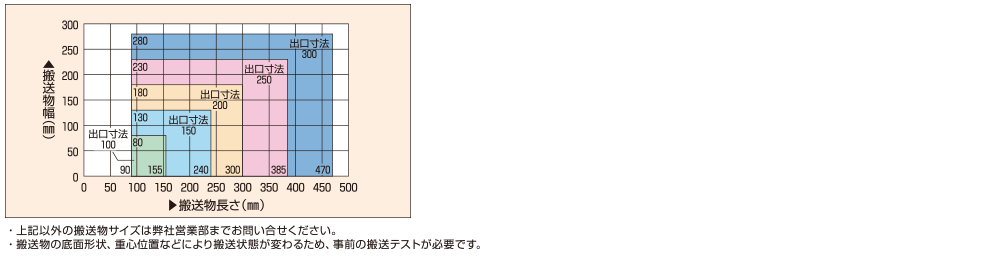

搬送物サイズの目安

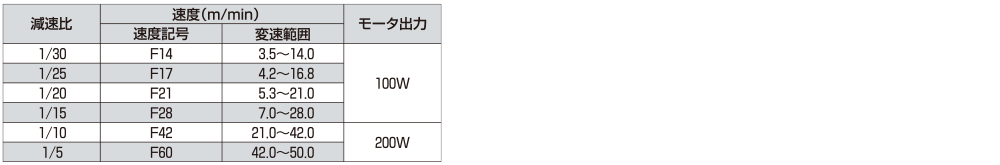

速度記号/速度表
- 1.インバータ変速の速度は、負荷により±10%程度変動します。
2.インバータは三菱製のみとなります。
